Микрофонный усилитель с низким уровнем шума (OP270E)

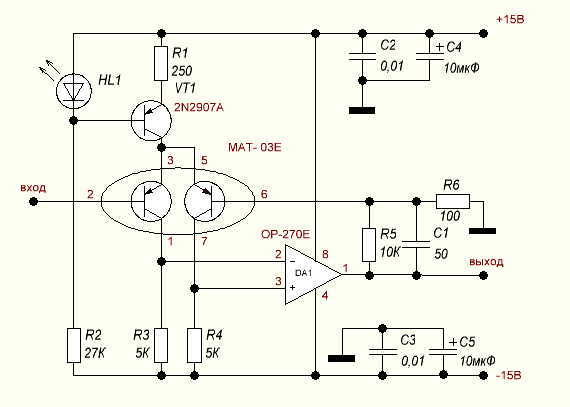

На рисунке показана схема простого микрофонного усилителя, имеющего низкий уровень шума. Микрофонный усилитель состоит из двух основных компонентов, дифференциального усилителя на MAT- 03E и малошумящего операционного усилителя на  OP-270E. Усилитель должен питаться от стабилизированного двух полярного источника питания с выходным напряжением ±12 … ± 15 В. Частотный диапазон усилителя от 20 до 20000 Гц при КНИ не более 0,005 %.

Так как микросхема OP-270E содержит два ОУ, то можно использовать одну микросхему для двух каналов.

Источник — https://circuitswiring.com/low-noise-microphone-amplifier-op270e/

Дополнительные материалы:

• 2n2907.pdf
• OP270.pdf
• MAT03.pdf
