Микромощный УМЗЧ на TDA7050

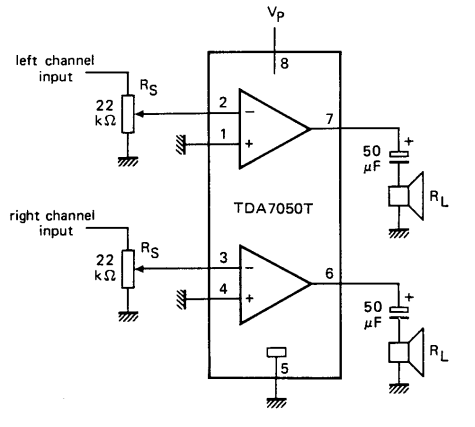

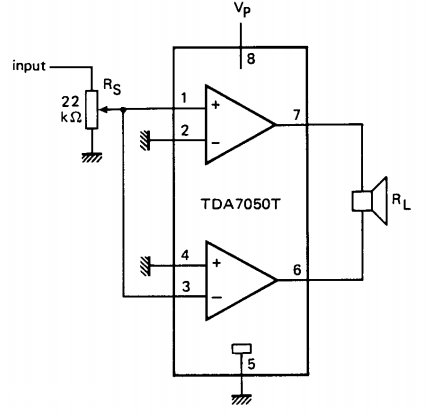

На ИМС TDA7050 можно собрать простой усилитель для наушников. Схема усилителя на TDA7050 практически не содержит внешних элементов, проста в сборке и в настройке не нуждается. Диапазон питания усилителя от 1,6 до 6 В (3-4 В рекомендуемое). Выходная мощность в стерео варианте 2*75 мВт и в мостовом варианте включения 150 мВт. Сопротивление нагрузки в стерео варианте усилителя 32 Ом и 64 Ом при мостовом включении. Коэффициент усиления (фиксированный) 26 дБ.

Источник — TDA7050T.pdf
