Микросхема — УМЗЧ LM4780(L4780)

LM4780 — 2-х канальный УМЗЧ с выходной мощностью по 60Вт на канал (8Ом), при КНИ не более 1%. В мостовом включении микросхемы (одноканальный) мощность можно повысить до 120Вт.

• Напряжение питания ±10…42В(ном.±35В)
• Сопротивление нагрузки 4…8Ом
• Выходная мощность при КНИ 0,5% — 2*50Вт (Uп=±30В)
• Выходная мощность при КНИ 0,07% — 2*30Вт (Uп=±25В)
• Выходная мощность при КНИ 0,05% — 2*30Вт (Uп=±30В)
• Разделение каналов на f=1000Гц -70дБ
• Разделение каналов на f=10000Гц — 72дБ
• Ток покоя 170мА
• отношение сигналшум при мощности 1Вт -97дБ
• отношение сигналшум при мощности 50Вт -114дБ
• Диапазон рабочих температур -40…+150°С
• f- 20…20000Гц

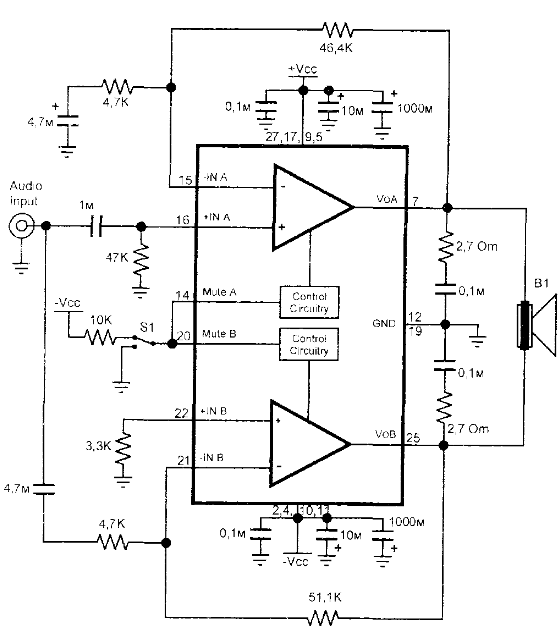

Монофоническая параллельная схема включения 4…8Ом

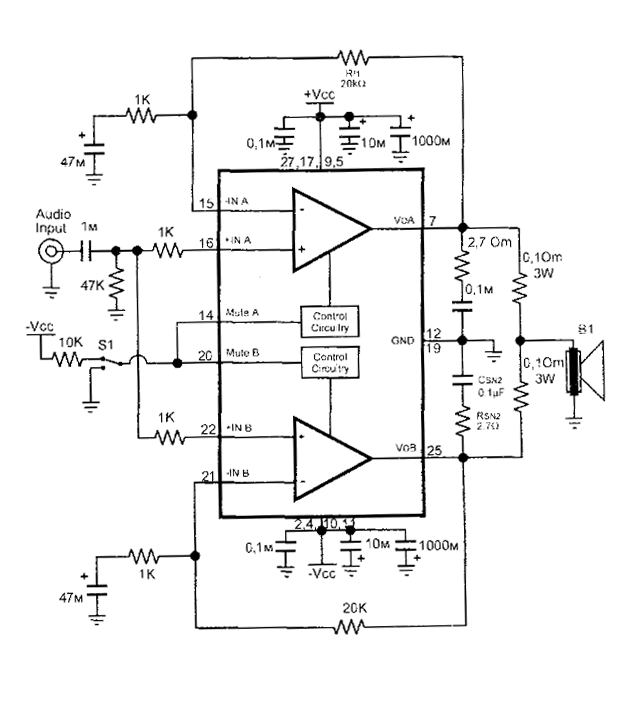

Монофоническая, мостовая схема включения

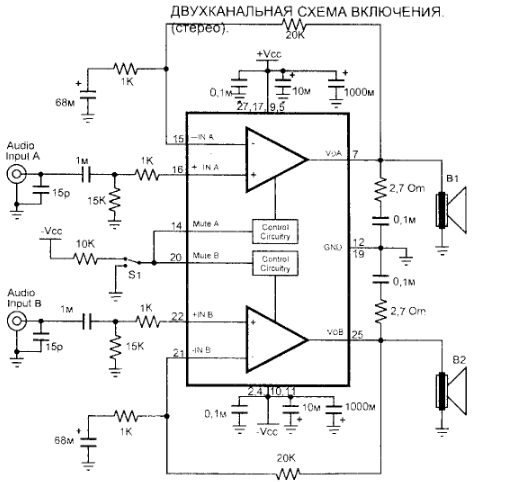

Rн=8Ом

---

Литература Ж.Радиоконструктор 4-2007
