Микшер на 6 входов

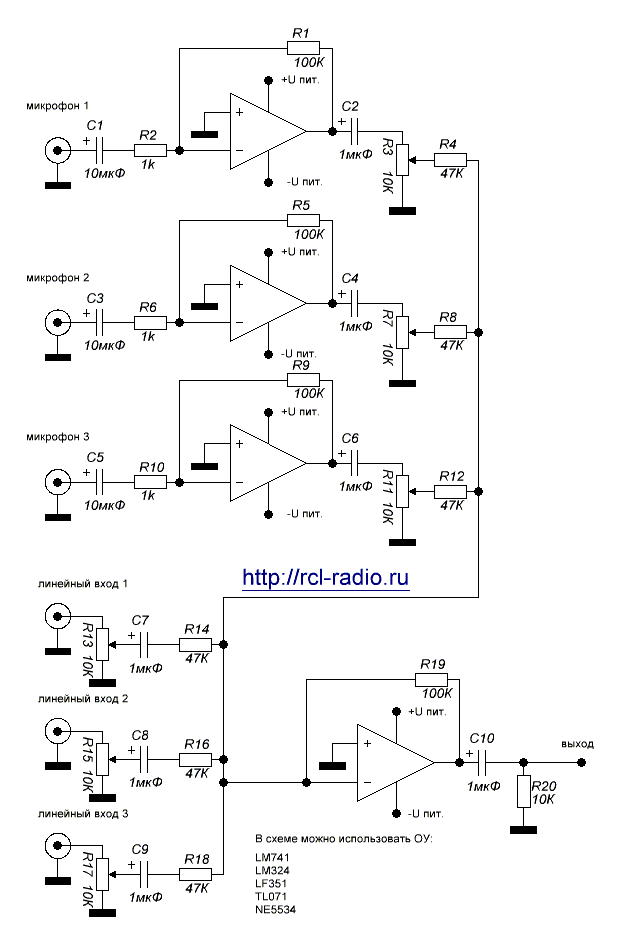

Описанный в статье микшер рассчитан на 3 линейных входа и 3 микрофонных входа. Микшер выполнен из общедоступных радиоэлементах.

Микшер может работать с динамическими микрофонами с сопротивлением 200-1000 Ом, так же возможно применение конденсаторного микрофона, линейные входы имеют чувствительность 200 мВ. У микшере возможно применение следующих ОУ: LM741, LF351, TL071 и NE5534.

Напряжение питания ОУ +/-9В.

Источник — http://www.zen22142.zen.co.uk/Circuits/Audio/6ipmix.htm
