Микшеры на ОУ

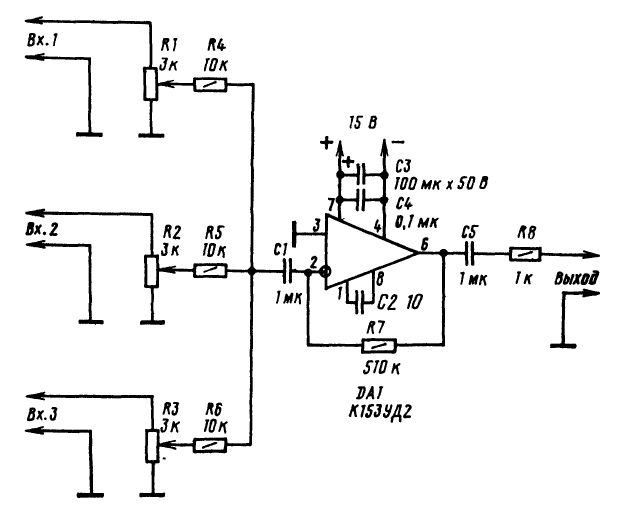

На рисунке представлена схема трехвходового микшера предназначенного для работы с микрофонными каналами.

Микшер имеет следующие характеристики:

Номинальное входное напряжение
Номинальное выходное напряжение
Отношение сигналшум
Диапазон воспроизводимых частот
Коэффициент гармоник
Минимальное сопротивление нагрузки

2мВ
100мВ
56дБ
30…30000Гц
0,05%
10кОм

ОУ включен по схеме суммирующего усилителя. Вместо указанного ОУ можно применить К157УД2, КМ551УД2А, К140УД6, К140УД7, К153УД1.

Источник питания6 стабилизированный источник или батарея так как ток потребления уст-ва относительно не велик.

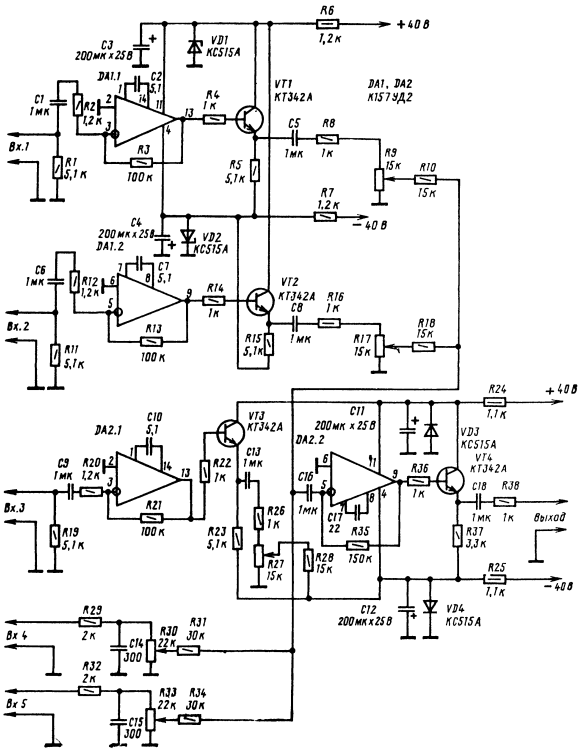

На следующем рисунке показан микшер который содержит 5-ть входов, 3-и из которых микрофонных, остальные два универсальные.

Микшер имеет следующие параметры:

Чувствительность с микрофонных входов
Чувствительность с универсальных входов
Номинальное выходное напряжение
Отношение сингалшум для:
микрофонный вход
универсальный вход
Входное сопротивление для
микрофонный вход
универсальный вход
Диапазон воспроизводимых частот
Коэффициент гармоник
Максимальное выходное напряжение
Минимальное сопротивления нагрузки
Потребляемый ток

1..2мВ
0,1…0,2В
0,8В

60дБ
86дБ

1кОм
24кОм
30…30000Гц
0,07%
7В
10кОм
50мА

Микшер состоит из 3-х микрофонных усилителей на ОУ DA1.1 DA1.2 DA2.1 с эмиттерными повторителями на выходе(VT1-VT3), регуляторы уровня микрофонных каналов R9 R17 R27. Реугляторы уровня универсальных входов R30 R33 и смесителя на ОУ DA2.2 с выходным эмиттерным повторителем на VT4.

Детали:

К157УД2 можно заменить на КМ551УД2А. ТК342А можно заменить на КИ3102А-Д.

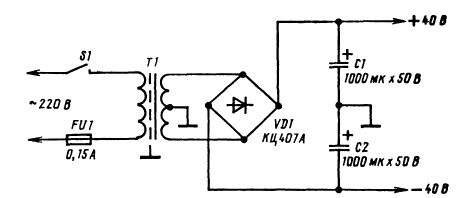

Микшер необходимо использовать с БП рисунок которого показан ниже.
