Мини усилитель 2Вт+2Вт на TBA820M

На рисунке показана схема простого стерео усилителя выходной мощность 2Вт на каждый канал. Нагрузкой усилителя служит динамик 8Ом.

Данный тип усилителей применяется в малогабаритной звуковоспроизводящей аппаратуре, главное достоинство данного усилителя это низкий ток потребления, минимальное кол-во внешних элементов, простота сборки, отсутствие радиаторов охлаждения микросхемы.

В данной схеме напряжение питания усилителя 12В.

Дополнительный материал — tba820m

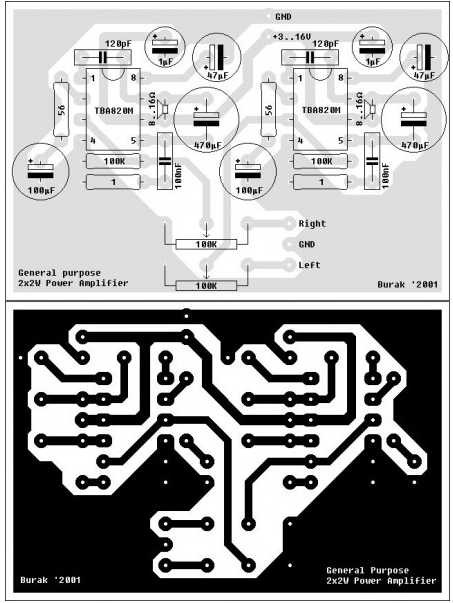

 Чертеж печатной платы (стерео)
