Мини-сабвуфер на переделанном 35ГДН-1: параметры Т-С и корпус

В данном проекте мини-сабвуфера применен динамик, собранный из различных узлов: магнитная цепь и катушка взяты от , а рама — от . Подобная модификация позволяет получить уникальные характеристики, однако для раскрытия потенциала динамика требуется правильный подбор акустического оформления. В данном случае речь идет об с возможностью тонкой настройки и регулировок.

Параметры Т-С переделанного динамика

Для правильного расчета корпуса критически важно знать точные параметры динамика. После сборки узла были получены следующие характеристики:

Fs = 48.3 Гц
Re = 3.6 Ом
Qts = 0.34
Vas = 2.9 л
Bl = 7.8 Тлм
Lp = 84.8 дБ/2.83В/м

Выбор акустического оформления

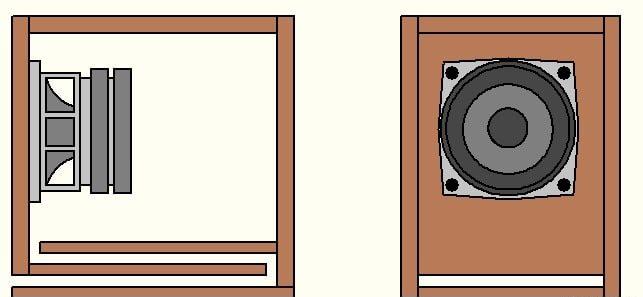

Изначально планировался корпус со щелевым фазоинвертором, так как он часто дает более чистый звук на низких частотах. Однако щелевой ФИ требует значительного внутреннего объема, которого в компактном корпусе не хватило. В результате от него пришлось отказаться.

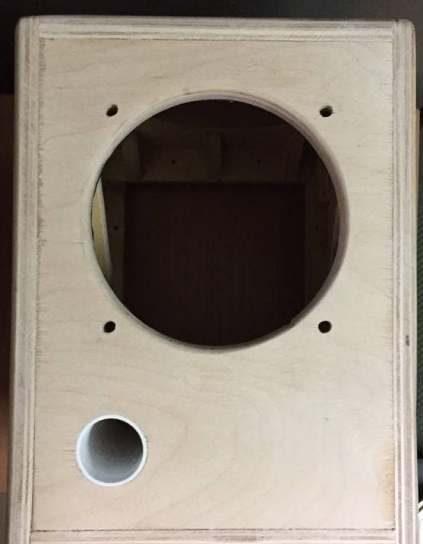

Вместо щелевого варианта был применен круглый с внутренним диаметром 28 мм, изготовленный из стандартной водопроводной трубы. Это решение позволило сэкономить место внутри ящика.

Конструкция корпуса

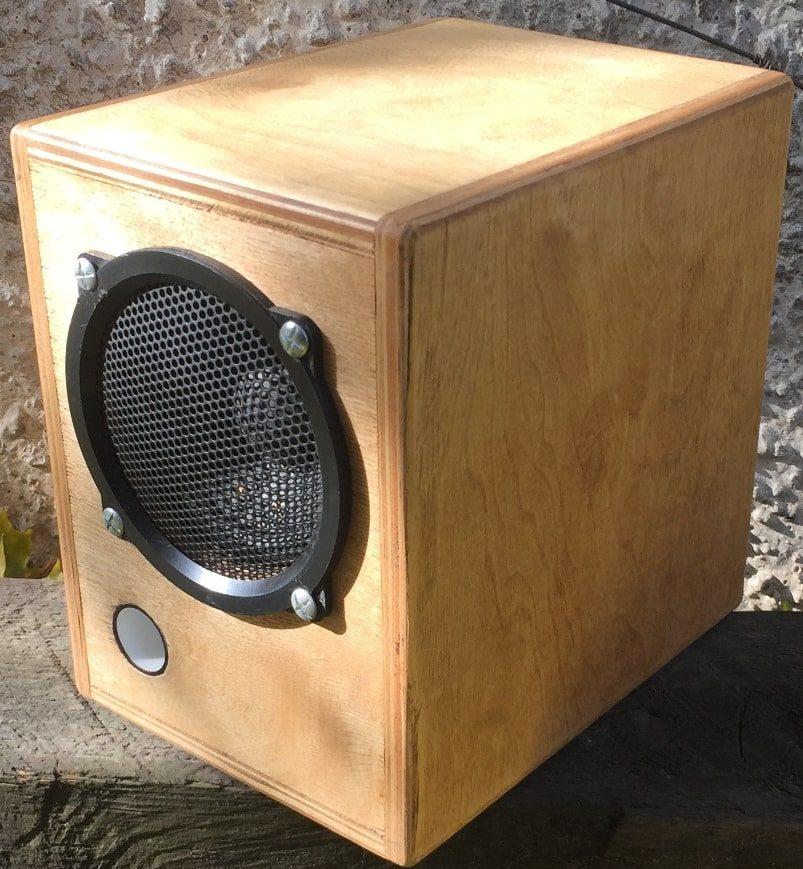

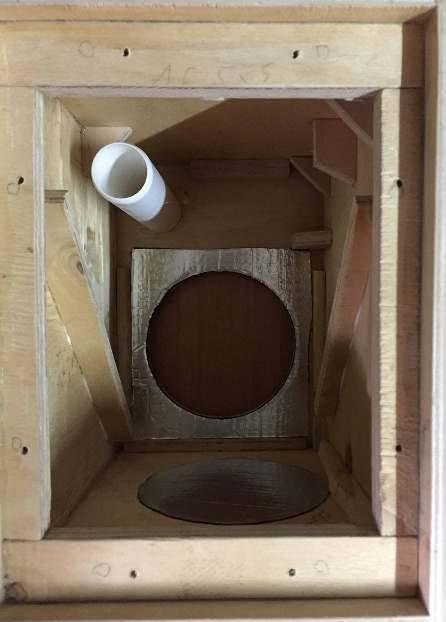

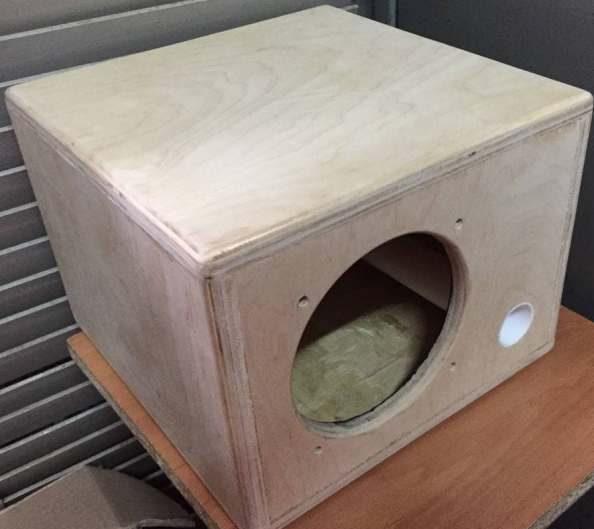

Под параметры Т-С динамика был рассчитан корпус небольших габаритов: 250х190х250 мм (Высота, Ширина, Глубина). Внутренний объем составляет 8,5 литра. Ящик изготовлен из фанеры толщиной 10 мм. Для исключения резонансов и увеличения жесткости внутреннее пространство усилено распорками, дополнительными кусками фанеры и виброизоляцией. Конструкция полностью склеена на столярный клей, использование саморезов исключено.

С учетом объема, занимаемого распорками, большим магнитом динамика, трансформатором питания, трубой фазоинвертора и прочей электроникой, чистый рабочий объем для динамика составляет около 6,5 литров. Внутренняя звукоизоляция (ватин, поролон) не применялась.

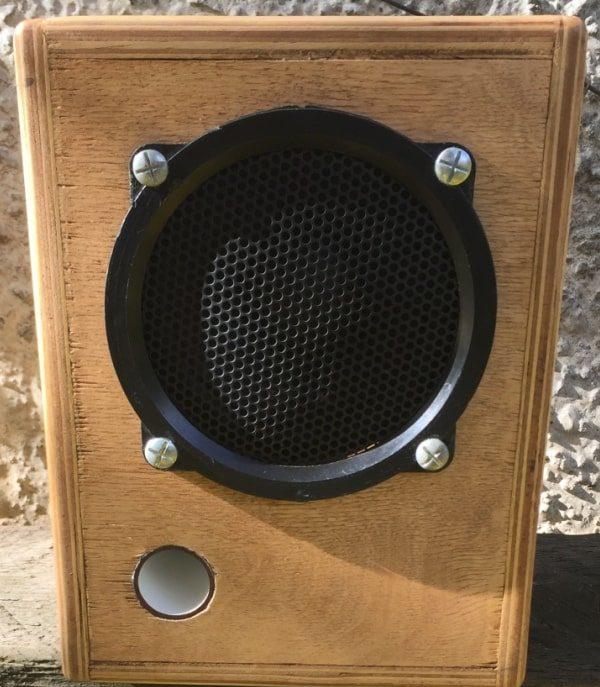

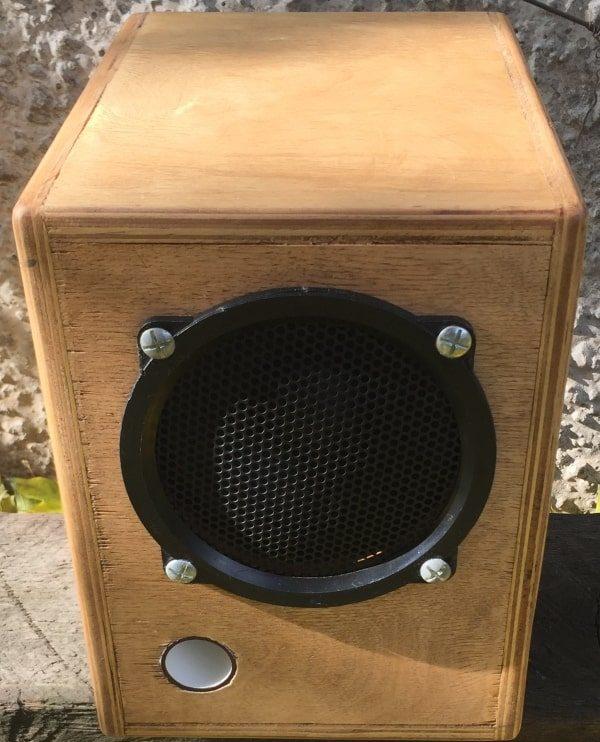

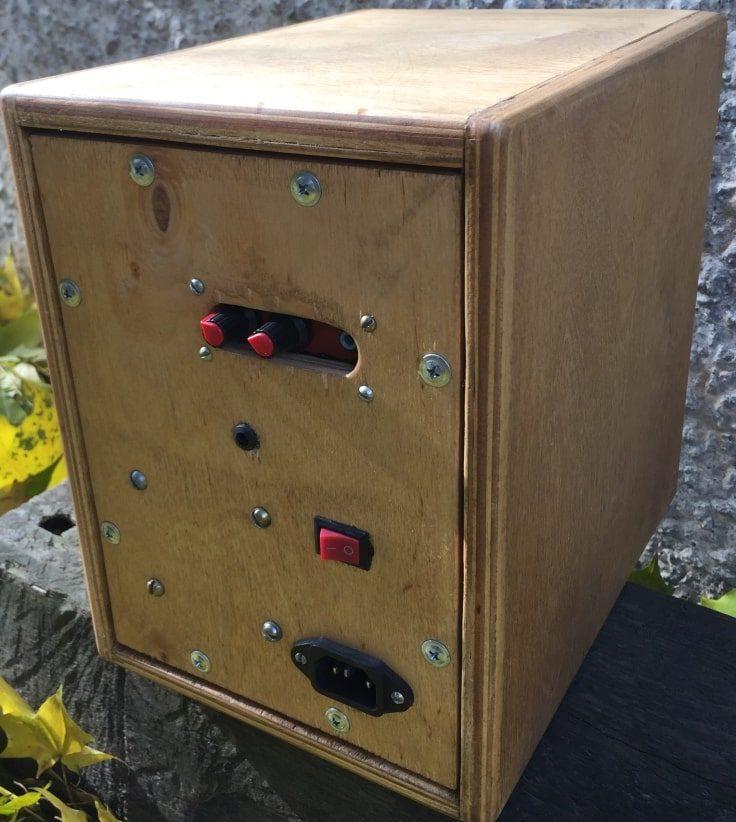

Задняя стенка выполнена съемной и крепится на саморезы для удобства обслуживания электроники. Динамик крепится изнутри корпуса. Для обеспечения герметичности под посадочное отверстие динамика была доклеена виброизоляция (смола с алюминиевой фольгой).

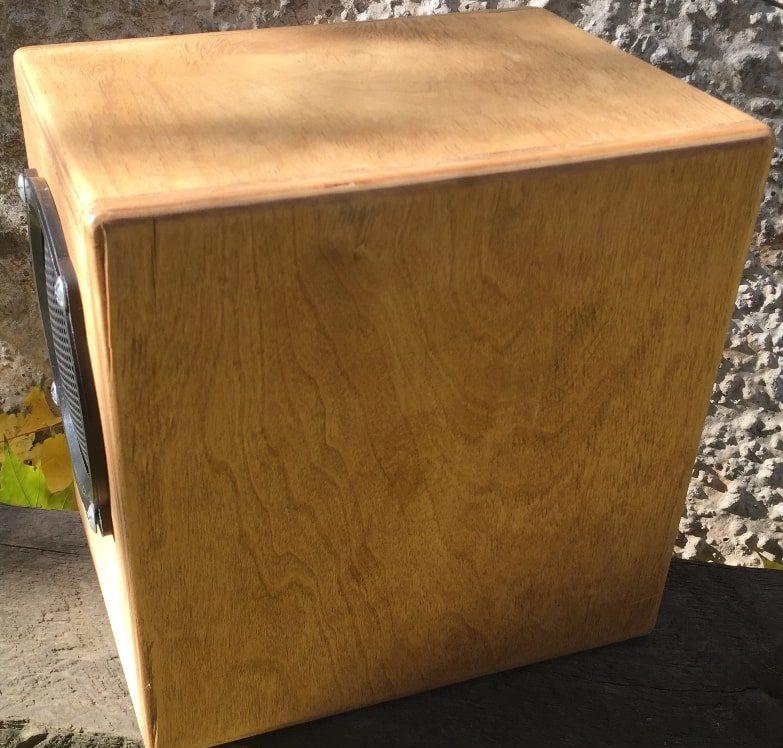

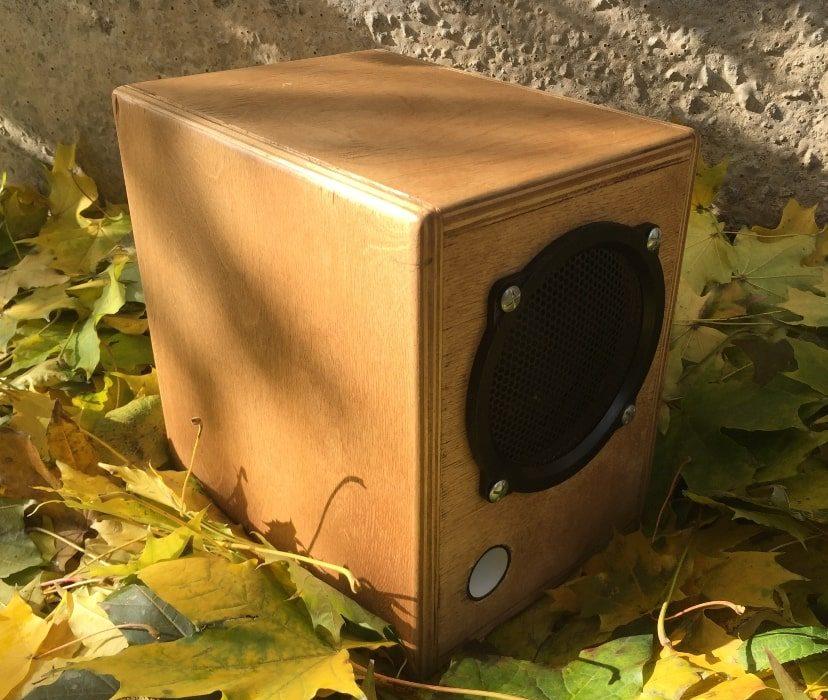

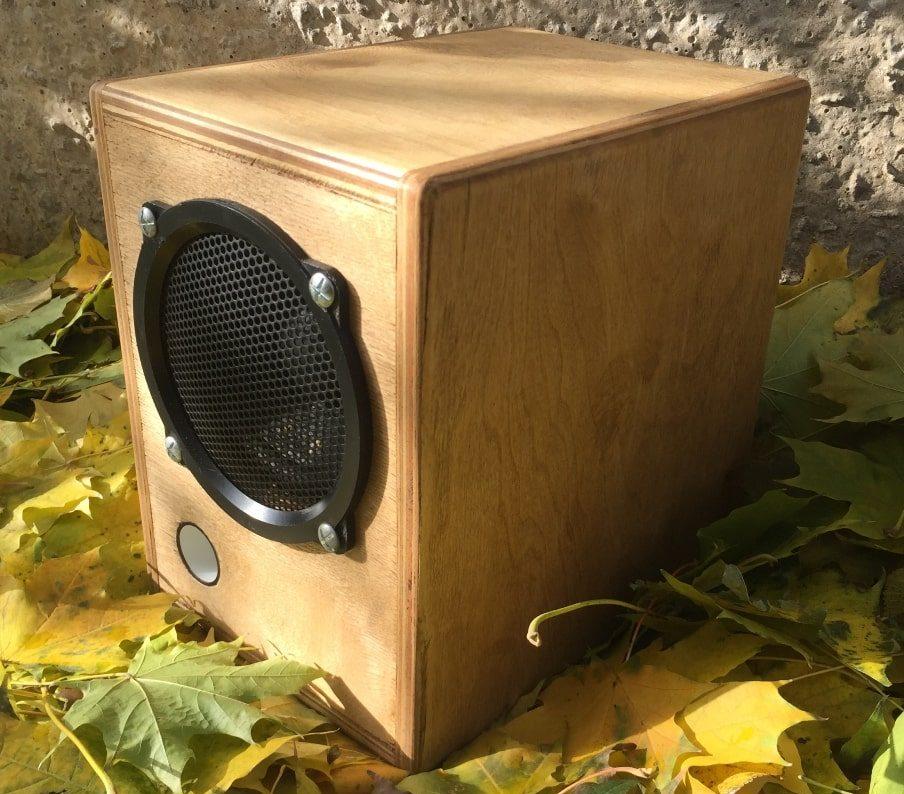

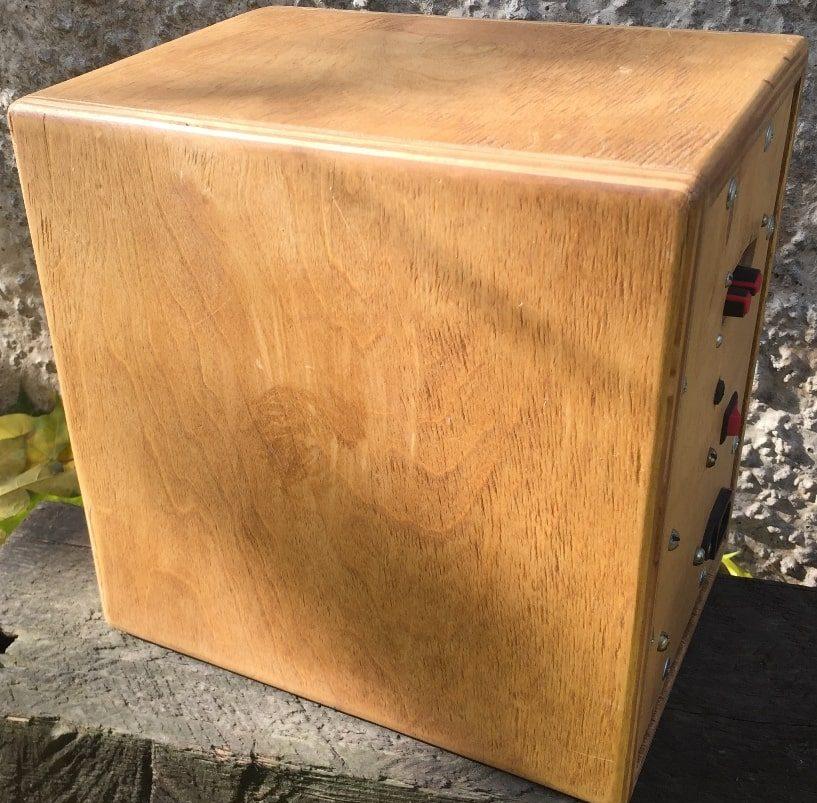

Внешняя часть корпуса покрыта защитным маслом для дерева, что придает изделию эстетичный вид и защищает от влаги.

Электронная начинка

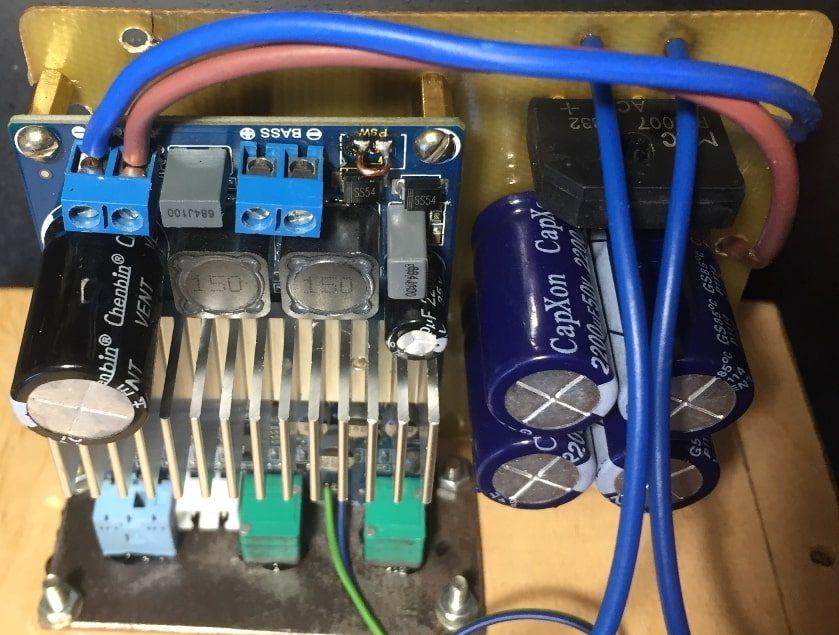

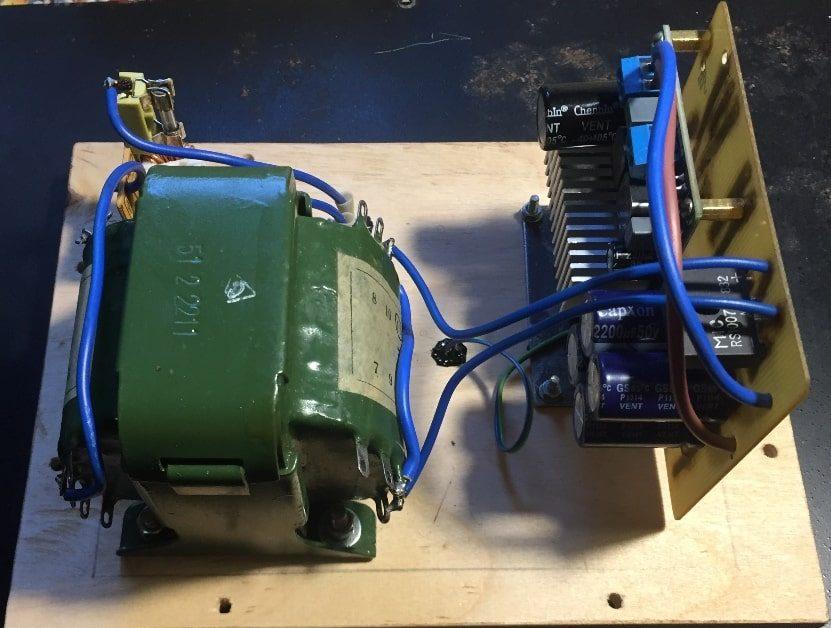

В качестве усилителя использована , заказанная в Китае. Усилитель питается от постоянного однополярного источника напряжения 12-24 В (в данном проекте применено 20 В, хотя для достаточной мощности достаточно и 12 В).

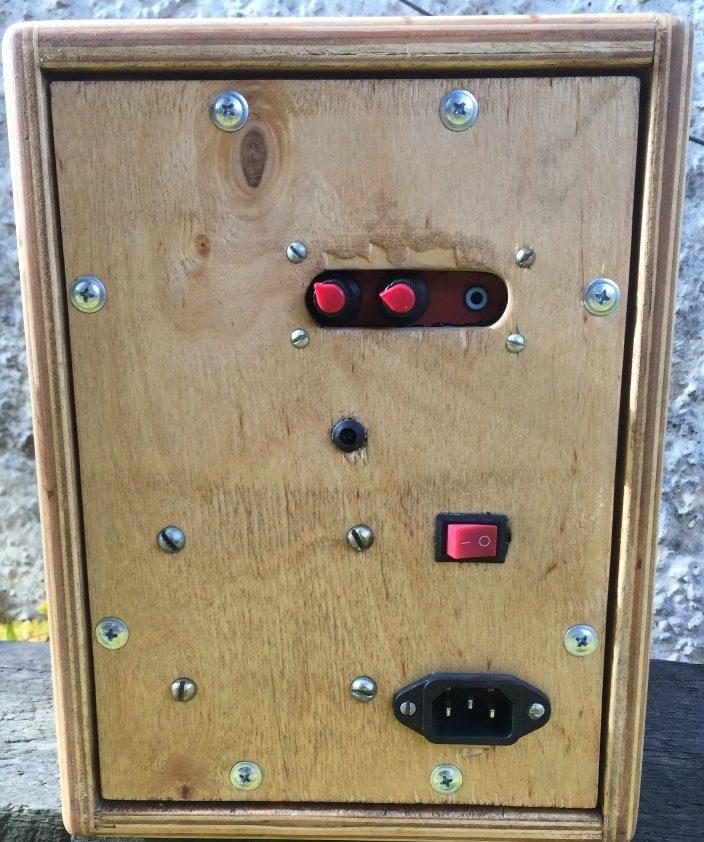

На плате усилителя предусмотрены вход мини-джек 3,5 мм, а также регулировки громкости и частоты среза. Все органы управления выведены на заднюю панель через соответствующие отверстия.

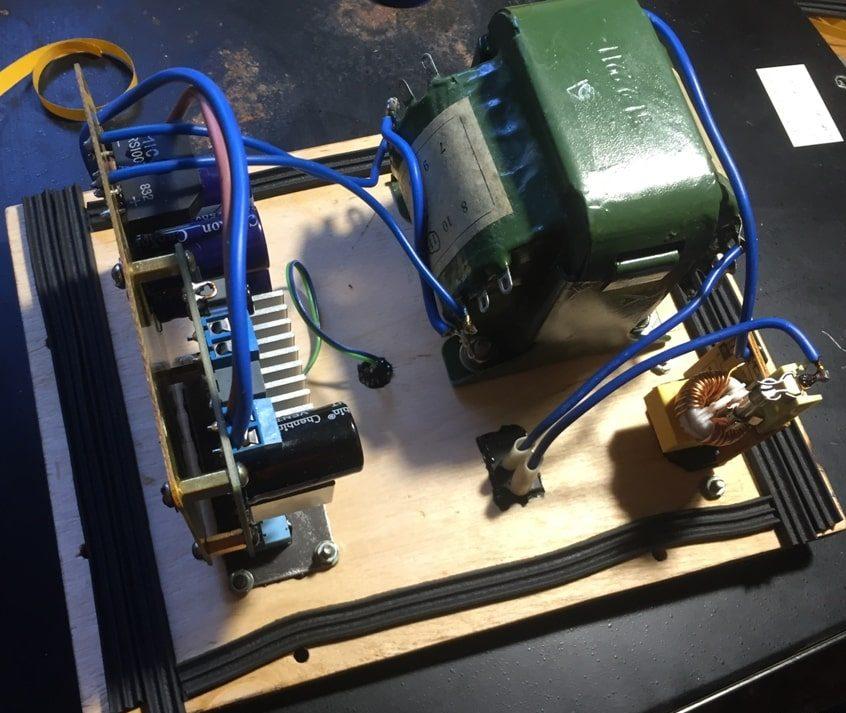

По периметру задней панели наклеен уплотнитель для обеспечения полной герметичности корпуса при закрытии.

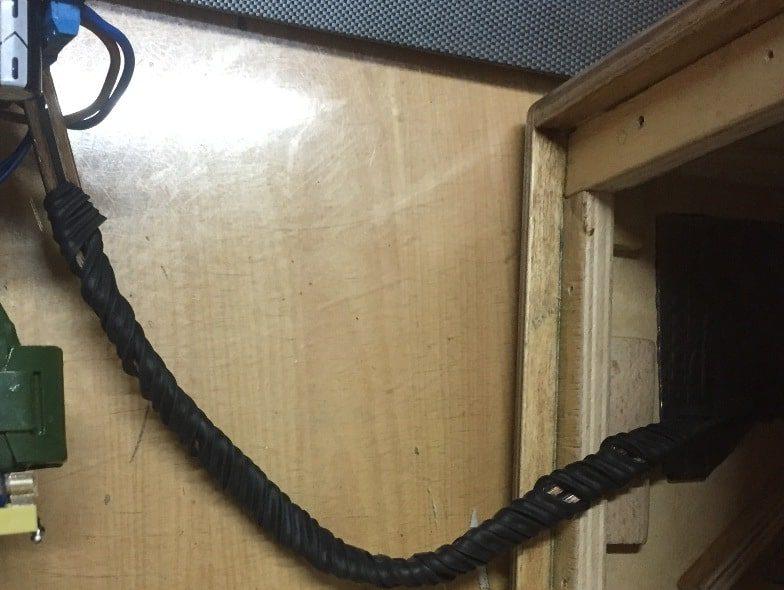

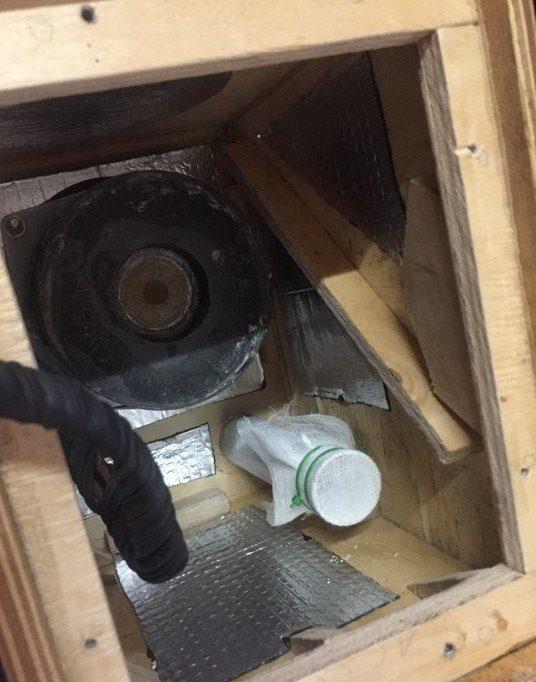

Для удобства подключения кабель питания взят с запасом по длине (50 см) и обернут в уплотнитель. На трубу фазоинвертора одета марля в 2 слоя. Это решение помогло устранить свист воздуха, который мог возникать из-за малого диаметра трубы.

Результаты настройки и звучание

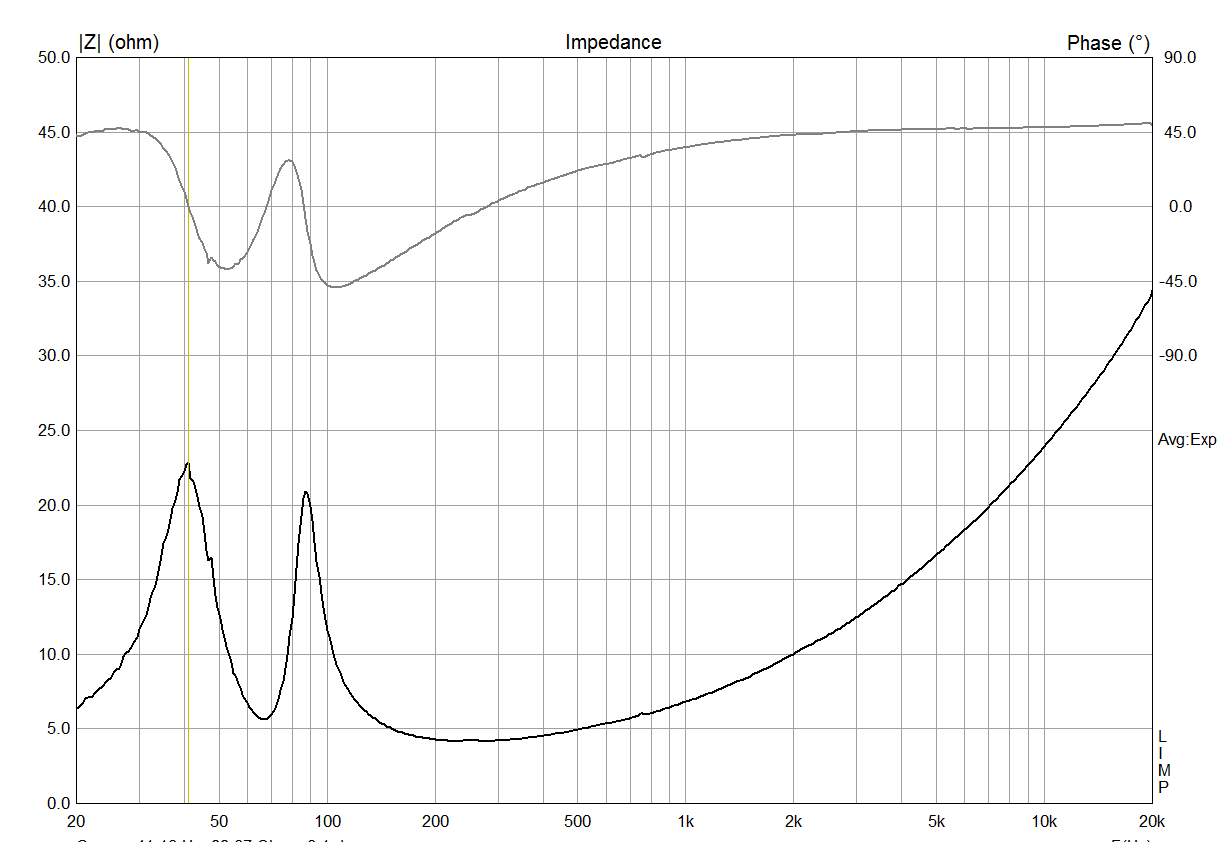

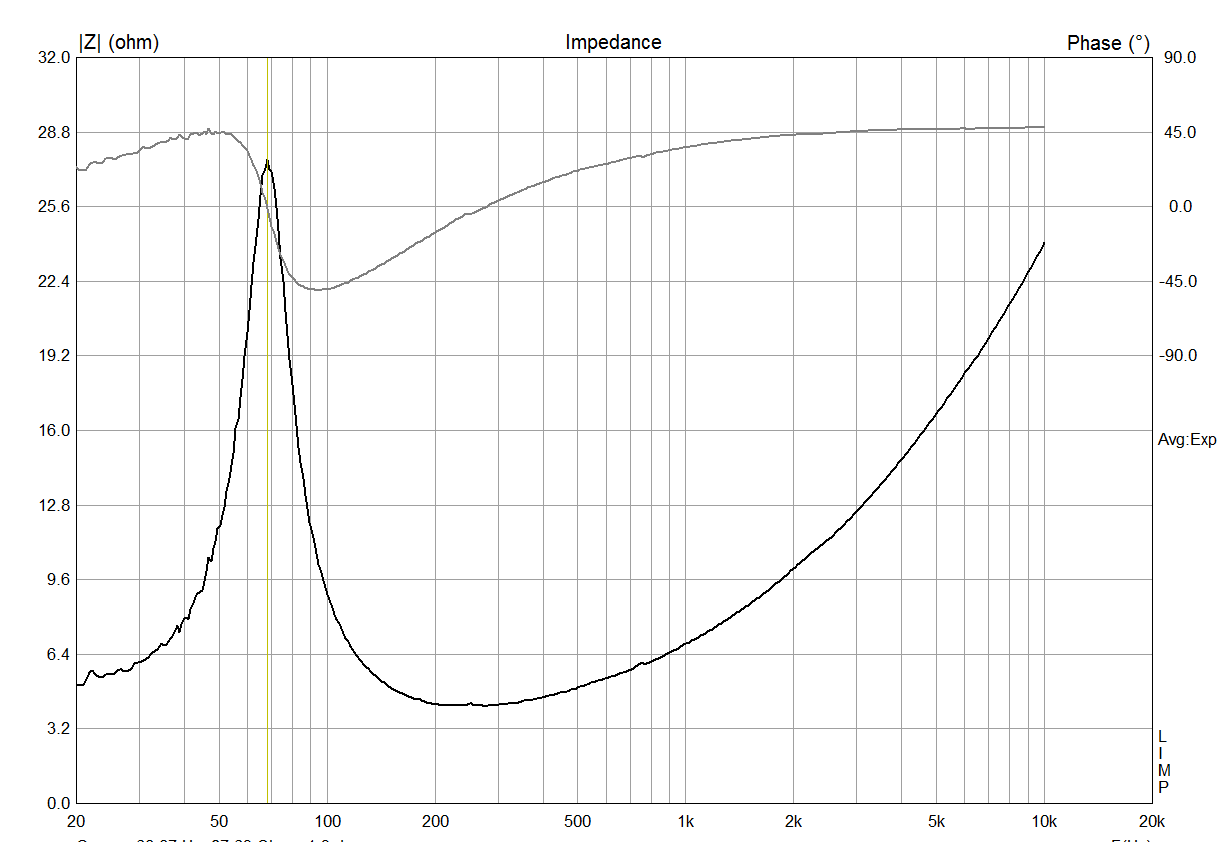

Резонансная частота в составляет 68 Гц. При настройке фазоинвертора труба длиной 150 мм с внутренним диаметром настроена на частоту 36 Гц. Это очень низкая настройка для данного объема, однако благодаря срезу верхних частот и запасу мощности динамика, сабвуфер способен воспроизводить частоты вплоть до 30 Гц (при условии правильного размещения в комнате).

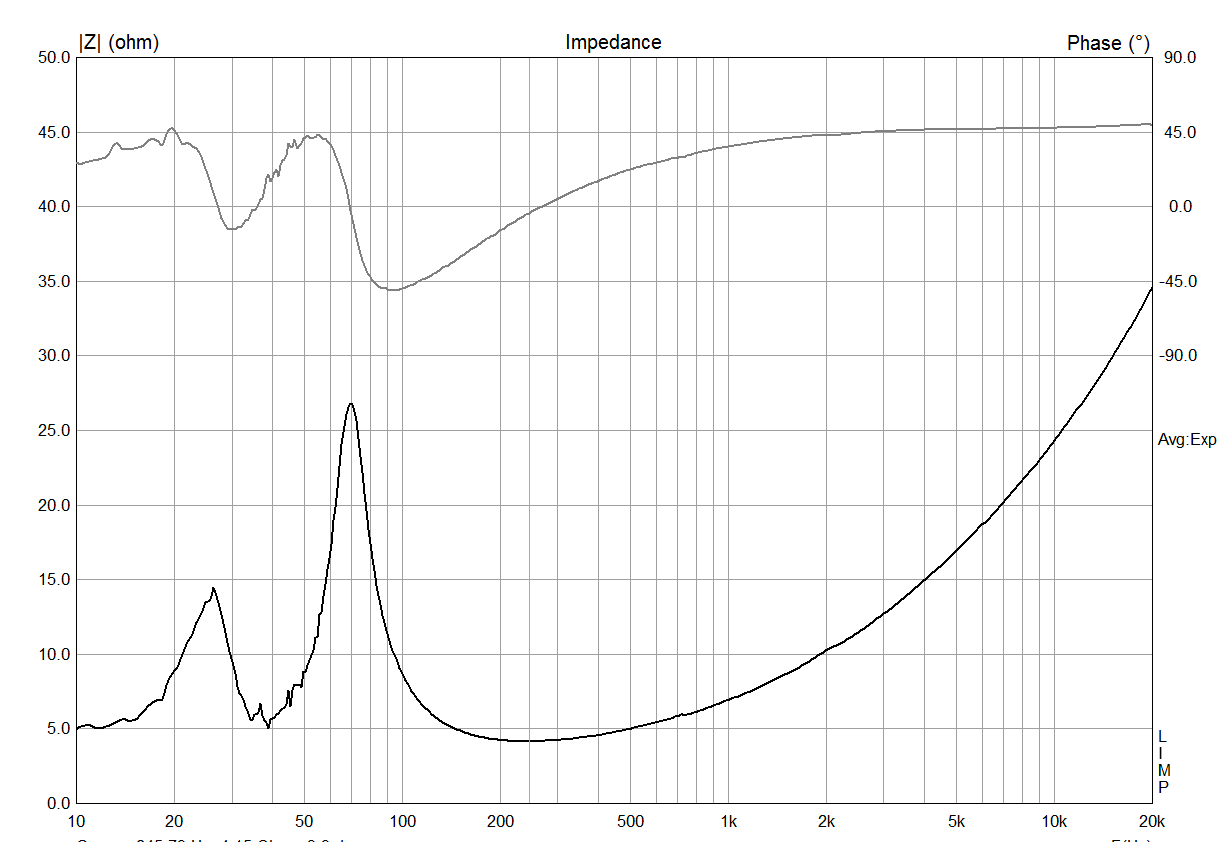

Для сравнения, при попытке настроить ФИ по двум одинаковым горбам (длина трубы 60 мм, настройка 67 Гц) звук на частотах 50 Гц и выше стал громче, но ниже 50 Гц наблюдался полный провал. Вытянуть глубокие басы в таком варианте не удалось, поэтому была оставлена длинная труба.
