Morel CW-538: мидбасовый динамик 5 дюймов — характеристики и параметры

Morel CW-538 — это компактный мидбасовый динамик (5 дюймов / 127 мм) из серии Classic Advanced, разработанный израильской компанией Morel. Модель сочетает высокую мощность и точное звучание, что делает её востребованной как в автомобильных аудиосистемах, так и для домашних акустических колонок. Динамик оснащен мощной магнитной системой и звуковой катушкой Hexatech диаметром 75 мм, обеспечивающей глубокий бас и детальную передачу средних частот. Для сравнения, другие решения, такие как Morel TSCT 1104, относятся к более высокому классу и имеют иные конструктивные особенности, тогда как CW-538 остается отличным выбором по соотношению цена/качество.

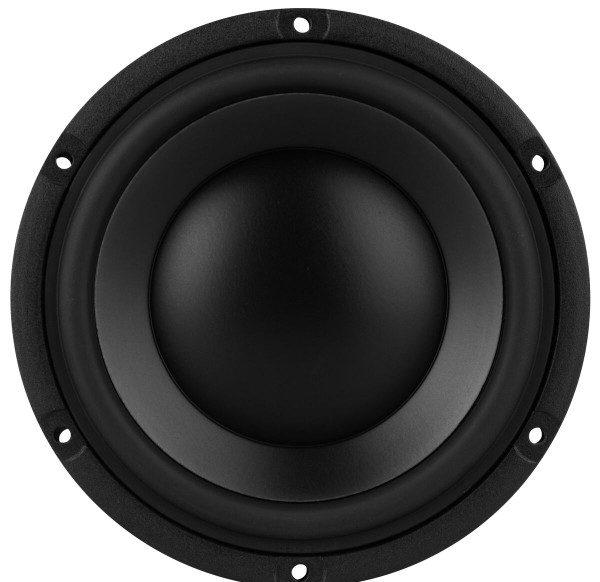

Конструкция динамика включает диффузор из полимерного композита D.P.C. с низким профилем, что снижает искажения и улучшает демпфирование. Резиновый подвес гарантирует долговечность и устойчивость к внешним воздействиям, а алюминиевая рама Uniflow, изготовленная методом литья, обеспечивает жесткость при минимальном весе. Магнитная цепь построена на базе двух ферритовых кольцевых магнитов, создающих мощное поле в зазоре высотой 6 мм.

Технические характеристики Morel CW-538

Основные параметры динамика позволяют точно подобрать усилитель и акустическое оформление. Ниже приведены ключевые спецификации модели:

Номинальная мощность: 150 Вт (максимальная до 180 Вт).

Сопротивление (Nominal Impedance): 8 Ом.

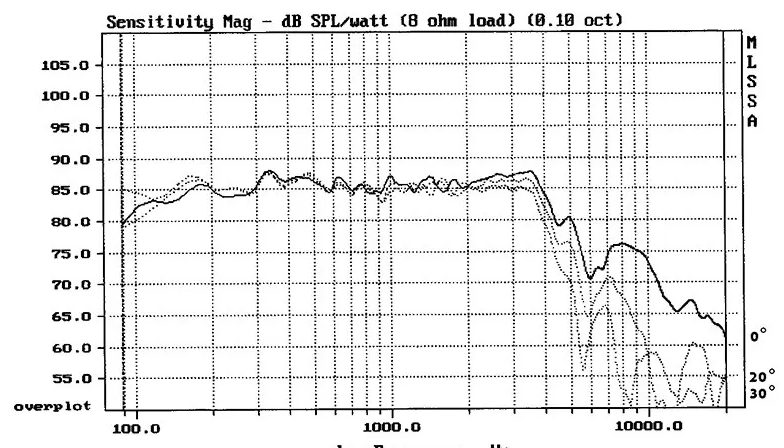

Чувствительность: 86 дБ/2,83 В/м.
Частотный диапазон: 50 – 3500 Гц.

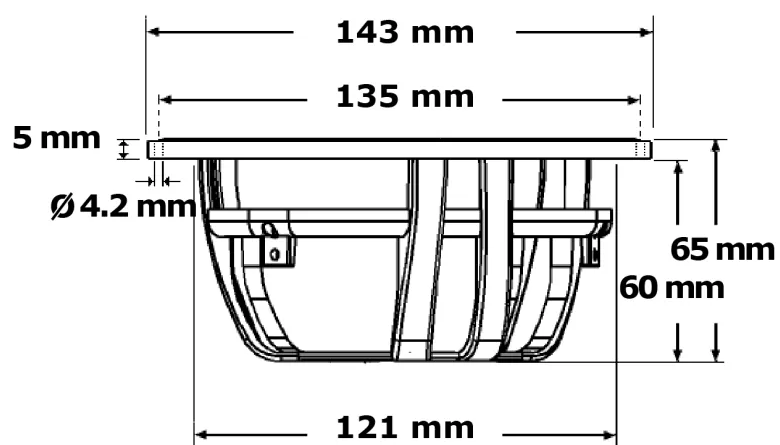

Внешние размеры: ∅143×65 мм.
Вес: 1,12 кг.
Звуковая катушка: алюминиевая, диаметр 75 мм, высота намотки 12 мм.

Параметры Т-С (Thiele-Small)

Знание параметров Т-С критически важно для расчета акустического оформления. Для Morel CW-538 они следующие:

Resonant Frequency (Fs): 49 Гц
Total Q Factor (Qts): 0,38
Equivalent Air Volume (Vas): 8,2 л
Mechanical Q (Qms): 1,83

Electrical Q (Qes): 0,48
Effective Piston Area (Sd): 90 см²
Max Excursion (Xmax): ±3 мм
DC Resistance (Re): 5,2 Ом
Bl Product: 0,72 Тл

Применение и акустические оформления

Благодаря низким значениям Qts (0,38) и Vas (8,2 л), Morel CW-538 идеально подходит для использования в закрытых ящиках (AC) и фазоинверторах (Bass Reflex). В закрытом объеме он демонстрирует быстрый и точный бас, хотя и с некоторым снижением отклика на самых низких частотах. Для получения более глубокого и насыщенного баса рекомендуется использовать фазоинвертор.

Рекомендуемые параметры корпусов:

Фазоинвертор: объем 5,7 л, настройка на 65 Гц. Размер трубы ∅25х102 мм. Это решение обеспечивает лучший низкочастотный отклик.
Закрытый ящик: объем 4,2 л. Дает более «сухой» и контролируемый звук с нижней частотой среза около 100 Гц.

Для тех, кто ищет альтернативы в виде советских динамиков, стоит отметить, что прямых аналогов у CW-538 нет, однако для ретро-проектов иногда рассматривают 1А-46 «Ломо», хотя их характеристики и современное звучание существенно отличаются.

Аналоги динамика Morel CW-538

Если Morel CW-538 недоступен или требуется альтернатива с похожими характеристиками, можно рассмотреть следующие модели:

Focal 5K2P: мидбас с схожим размером, но немного более высоким частотным диапазоном.
Hertz HSK 165.4: предлагает близкое качество звучания, но имеет чуть большие габариты.
JL Audio C2-650X: надежный мидбас с четким и насыщенным звуком.
Infinity Kappa 60.11CS: высокая чувствительность и широкий диапазон, похожий на Morel.

При выборе динамика для сложных проектов также стоит обращать внимание на специализированные модели, например, Динамик RFT L 7102, который может подойти для определенных задач по воспроизведению низких частот.

Характер звучания

Morel CW-538 известен своим сбалансированным и детализированным звучанием. Динамик способен выдавать глубокий, но не «размашистый» бас, который не перекрывает средние частоты. Благодаря высокой эффективности звуковой катушки и жесткому диффузору, звук остается чистым даже при высокой громкости. Это делает модель универсальной для жанров, требующих четкой ритм-секции, таких как рок, поп и электронная музыка.

Изготовитель: Израиль. Morel CAW538 5″ – серии Classic Advanced. При небольшом диаметре диффузора в 97 мм громкоговоритель имеет звуковую катушку диаметром 75 мм. Громкоговорители схожей концепции выпускает и компания Dynaudio.

Характеристики Morel CW-538:

Частотная характеристика: 50 – 3500 Гц

Чувствительность: 86 дБ/2,83 В/м

Номинальная мощность: 150 Вт

Сопротивление: 8 Ом

Внешние размеры: ∅143×65 мм

Масса: 1,12 кг

Обзор Morel CW-538

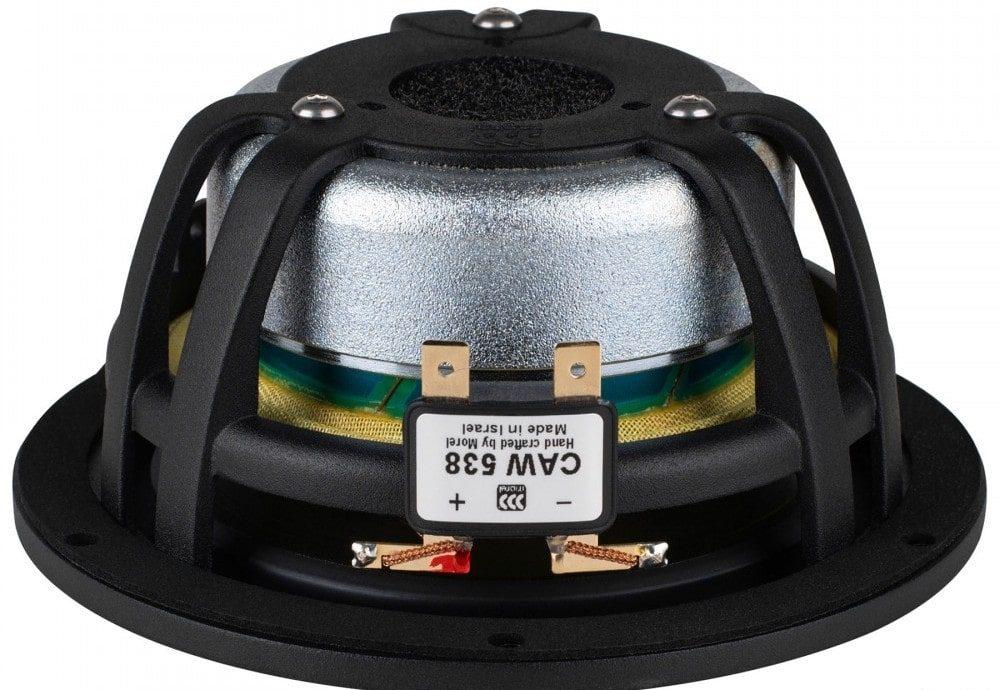

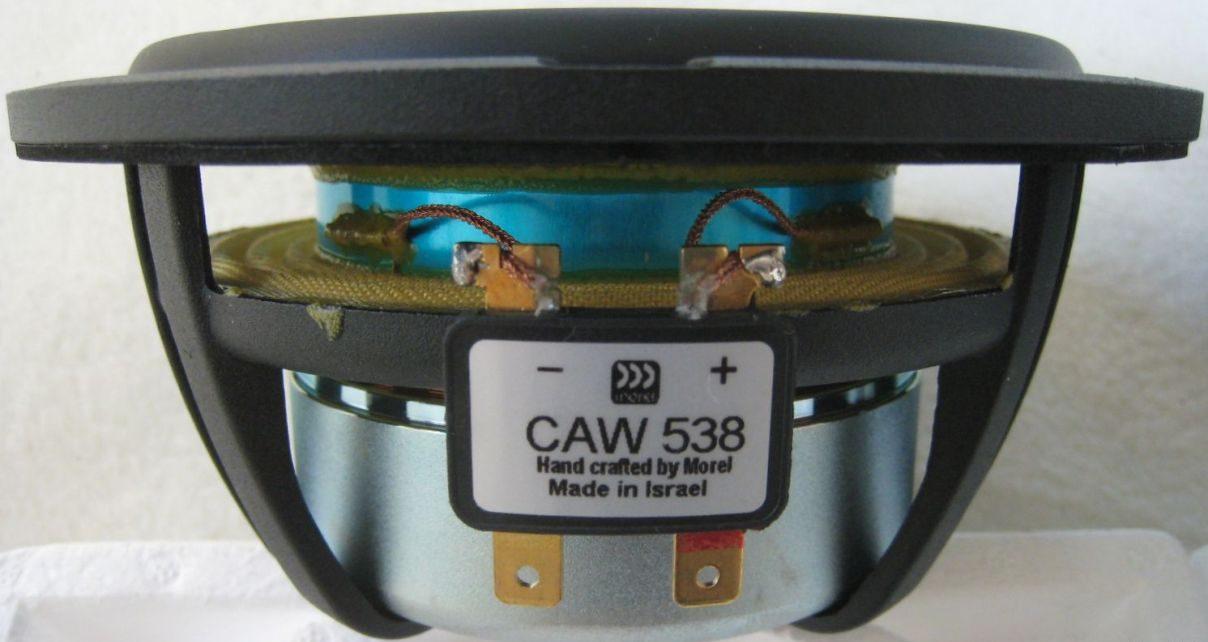

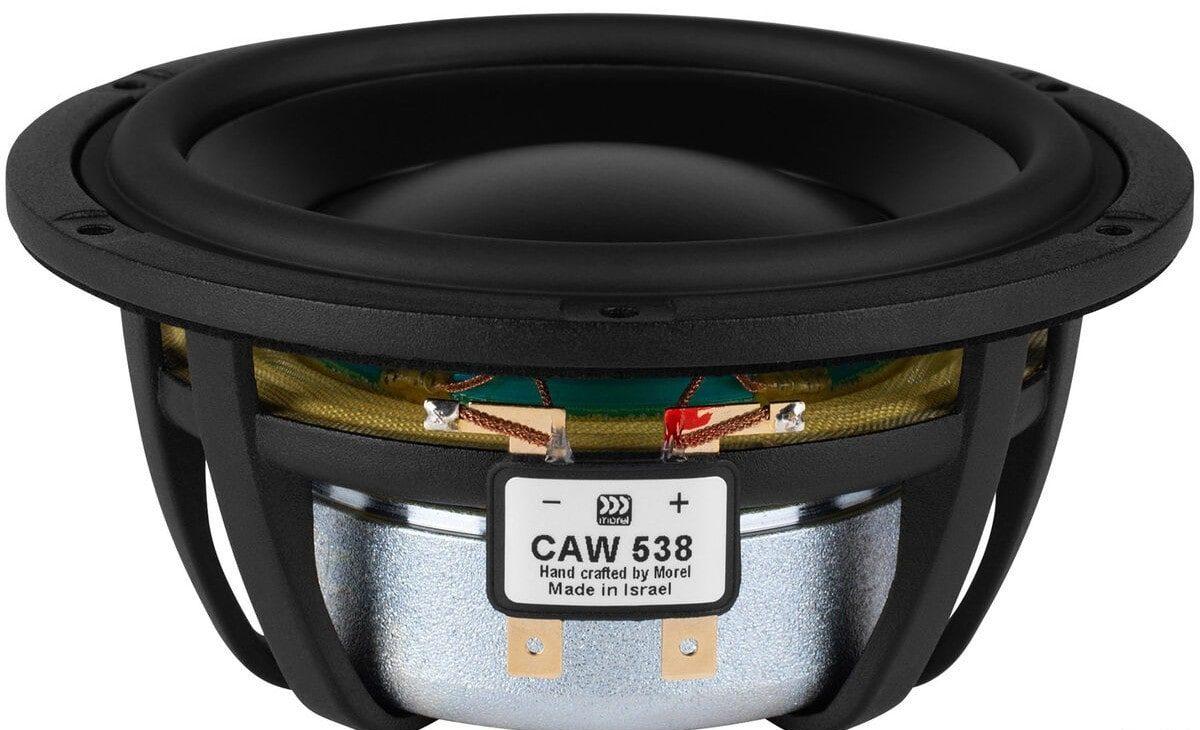

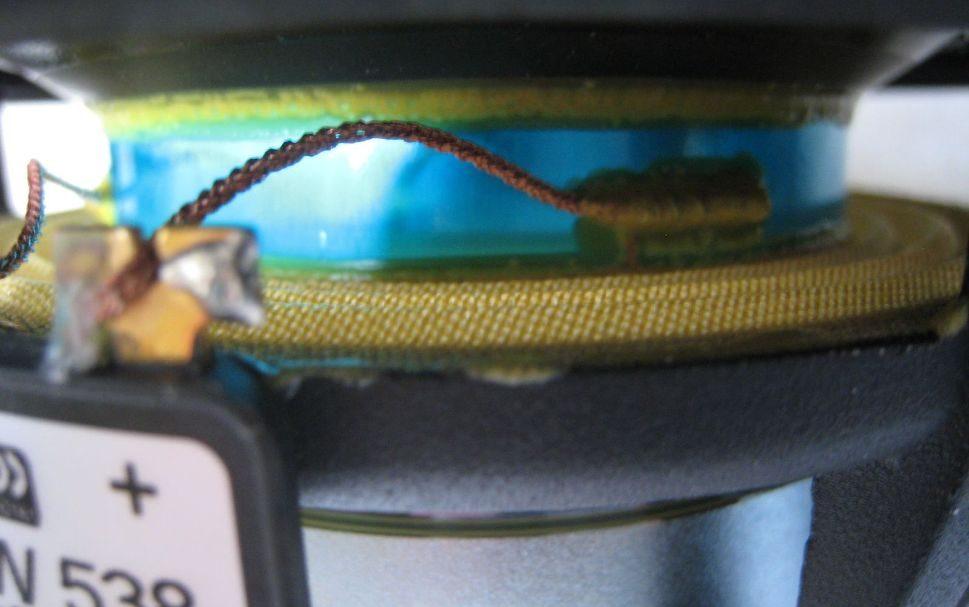

Рама Uniflow изготовлена из алюминия методом литья. Диффузор D.P.C. и пыльник выполнены из полимерного композита с малым профилем и демпфированием. Магнитная цепь выполнена на паре ферритовых кольцевых магнитах. Звуковая катушка Hexatech изготовлена из алюминиевого каркаса с внутренним диаметром 75 мм и намотана алюминиевым проводом, в 2 слоя. Высота намотки 12 мм. Высота магнитного зазора – 6 мм.

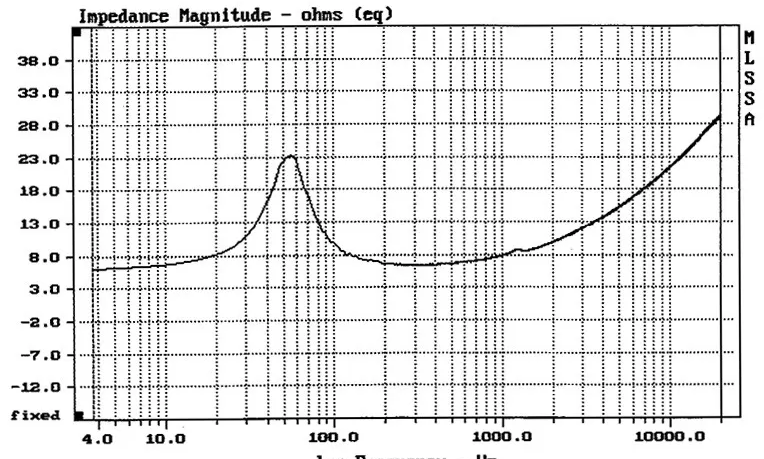

Параметры Т-С CW-538:

Re: 5,2 Ом
LBM: 0,47 мГн
Fs: 49 Гц
B: 0,72 Тл
BXL: 6,9 N.A
Cms: 0,72 мм/Н
Qms: 1,83
Qes: 0,48
Qts: 0,38
Rms: 2,39 кг/с
Mms: 14 г
Vas: 8,2 л
Sd: 90 см²
Xmax: ±3 мм
