Мощный УМЗЧ на LM3886 150 Вт(60Вт)

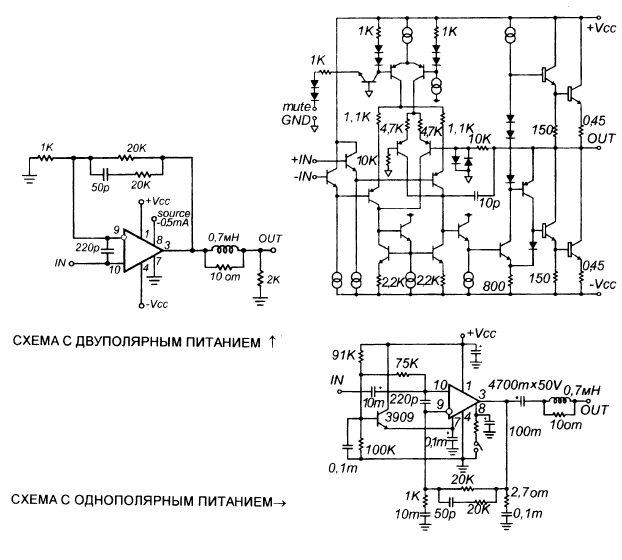

Мощный УМЗЧ можно построить на микросхеме LM3886, данная микросхема питается от 2-х полярного напряжения, но имеется возможность подключения к однополярному источнику питания.

Характеристики:

• напряжение питания от ±20 до ±84В
• максимальная выходная мощность 135Вт
• номинальная выходная мощность при напряжении питания ±28В:

при Rн=4 Ом — 60Вт
при Rн=8 Ом — 30Вт

• КНИ при номинальной мощности не более 0,03%
• Частотный диапазон от 20 до 20000Гц
• Соотношение сигн/шум — 92,5дБ
• Ток покоя 85мА
• Номинальный ток потребления 11,5А
• Rвх=100кОм
• Uвх — 973мВ
• Одно полярное питание от +40 до +168В

Литература РК2002-4
