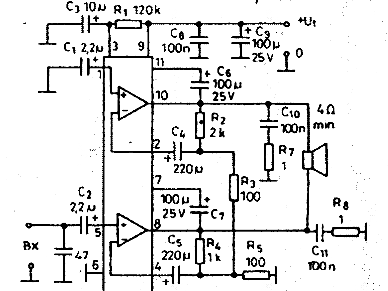

Мостовая схема на TDA2005

Данную микросхему можно использовать в мостовой схеме для в монофоническом варианте для удвоения выходной мощности. Данная схема рассчитана на АС 4 Ом при напряжении питания 16В выдает 18…20Вт максимальной мощности.

Литература

Радиолюбитель 01-1999 Автор: (перевод) А. Бельского (Hobby Elektronika, №7, 1996г)
