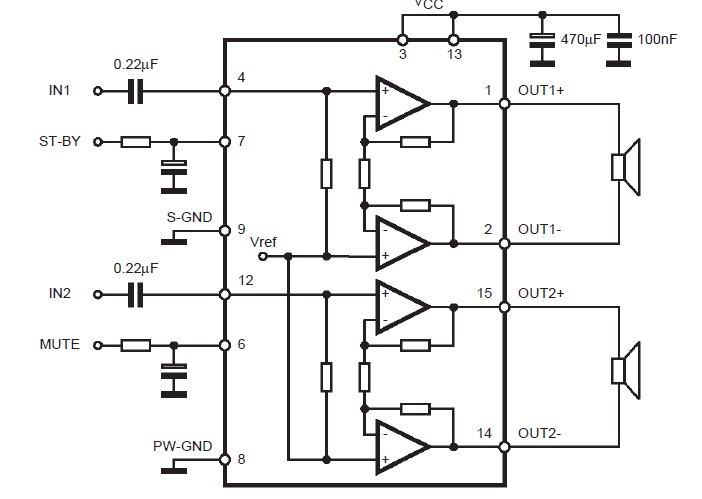

Мостовой усилитель 2*5Вт на TDA7266S

Усилитель на базе TDA7266S применяется в бытовой технике, имеет фиксированное усиление. Микросхема оснащена тепловой защитой, защитой от КЗ выхода по переменному току. Имеются встроенные функции MUTE и STAND-BY. В усилителе нет параметрической обратной связи.

Усилитель на базе TDA7266S имеет следующие технические характеристики:

Номинальное напряжение питания 11В
Номинальное сопротивление нагрузки 8 Ом
Напряжение питания от 3 до 18В
Ток покоя не более 60мА
Выходная мощность при КНИ=10% 5Вт
КНИ при выходной мощности до 1 Вт не более 0,05%
Входное сопротивление 30кОм
Температура кристалла микросхемы при которой происходит срабатывание тепловой защиты 150 ºС

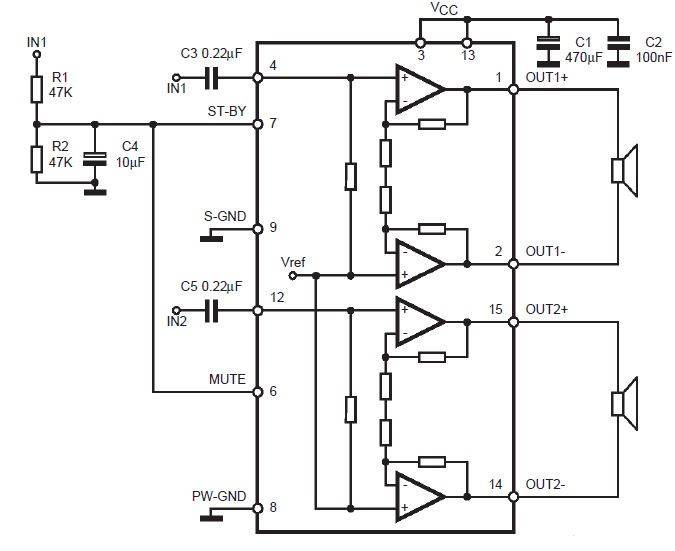

Пороговое значение напряжения для MUTE 2,3…4,1В в зависимости от напряжения питания
Затухание сигнала в режиме MUTE 80дБ
Ток покоя в режиме MUTE 100мкА
