MP7731 — УМЗЧ класса D (30Вт)

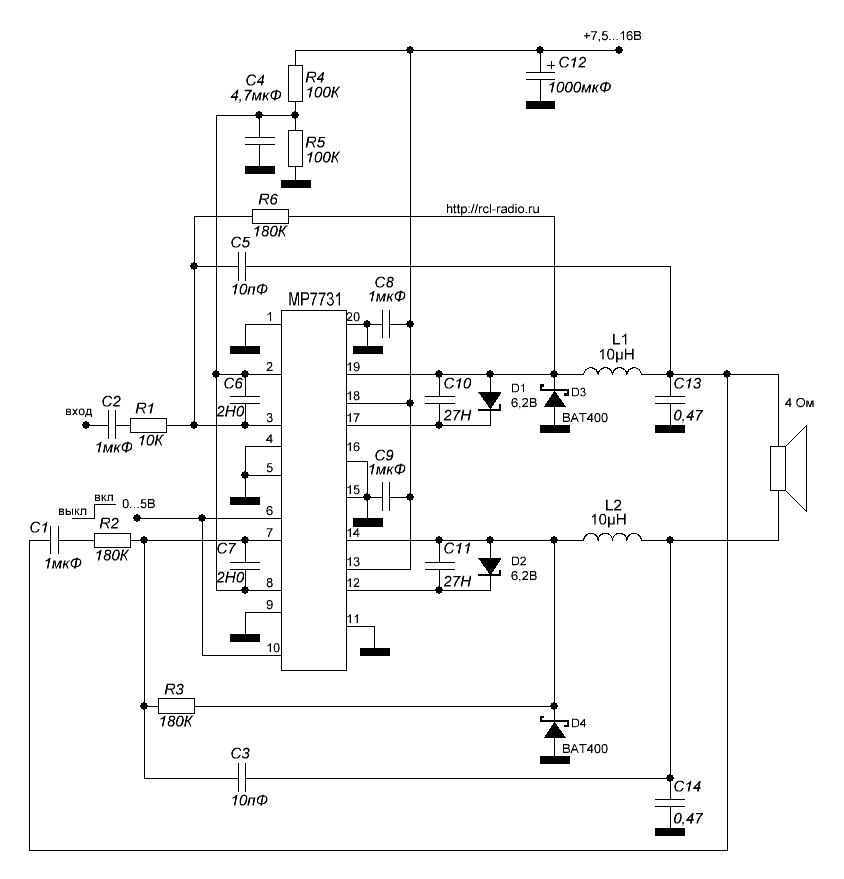

На рисунке показана схема аудио усилителя класса D с выходной мощностью 5Вт…30Вт с мостовой схемой включения на микросхеме MP7731. Отличительной особенностью данной микросхемы является высокий КПД более 90%. Микросхема двухканальная, имеется встроенная система устранения щелчков в момент включения и выключения питания, защита от короткого замыкания.

Основные характеристики усилителя:

• 30Вт на нагрузке 4Ом (при напряжении питания 16В)
• КПД 90% при выходной мощности 5Вт
• КНИ не более 0,1% при выходной мощности 1Вт
• напряжение питания от 7,5 до 16В
• защита от короткого замыкания
• защита от перегрева

mp7731.pdf
