Акустика NA3 на 4ГД-35 и 2ГД-36: чертежи и сборка

NA3 — это 2-х полосная полочная акустическая система объемом 50 литров, построенная на базе легендарного широкополосника и твитера . Проект отличается высокой музыкальностью, выразительностью и минимальными затратами на материалы. В этой статье мы подробно разберем конструкцию, процесс сборки и электрическую схему АС.

Оригинальная статья была написана несколько лет назад. Имея сегодняшний опыт, я подошел бы к созданию некоторых узлов иначе. В тексте ниже я оставил историческую часть практически без изменений, а синим цветом выделил современные комментарии и дополнения. Красным цветом обозначены ошибки, допущенные в процессе создания этой модели, и важные моменты, на которые стоит обратить внимание.

История создания и конструкция NA3

Идея создать акустику на основе широкополосников родилась достаточно давно. Услышав их один раз в составе радиолы «Ригонда», забыть их характерный звук я уже не мог. Конечно, не одни динамики обеспечивали звучание легендарной советской радиолы, но именно они задавали тон.

Первоначально задумывались экраны либо ОЯ (открытый ящик) фронтальным размером порядка 50х100 см с мини-сабами. Но адекватное звучание эти динамики обеспечивают при размерах экрана 100х150 см, а «расчетные» 50 см ширины ОЯ не вписывались в габариты комнаты. Этот проект остался в архиве под названием NA-2. До сих пор придерживаюсь мнения, что модель NA-2 абсолютно жизнеспособна, если правильно рассчитать ОЯ для средне-высокочастотной секции. В качестве НЧ-звена вполне могут подойти 50-литровые сабы на основе распространенных динамиков .

Поскольку желание сделать акустику на этих динамиках не уменьшилось, я наклеил на окна корзины ПАС (Панель Акустического Сопротивления) и поместил конструкцию в корпуса от моих первых АС NA-1 (50 литров ФИ). ПАС был применен для адаптации высокодобротного динамика к условиям закрытого ящика: без него звук был зажатый и неинтересный.

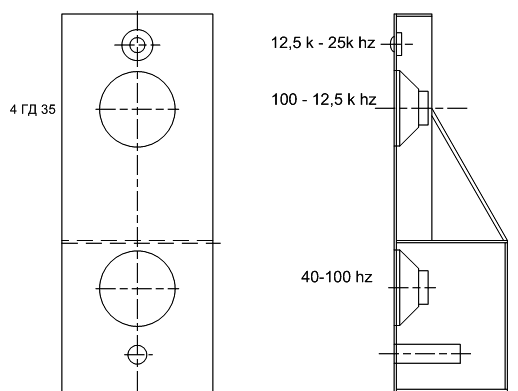

Рис. 1. Общий вид конструкции акустической системы NA2:

В первую очередь меня удивило то, что при паспортном диапазоне 60-12500 Гц эти динамики воспроизводят музыку очень цельно и полно, обеспечивают высокое разрешение и звучат эмоционально. Поэкспериментировав с вариантами ФИ (фазоинвертор) и даже ЗЯ (закрытый ящик), я пришел к выводу, что имеющегося сечения труб ФИ явно недостаточно. Так родился чертеж модели NA-3.

Рис. 2. Чертеж модели акустики NA-3:

Обоснование и особенности конструкции

В новых АС было решено использовать стенки из натурального дерева с последующим покрытием лаком, а также уделить больше внимания звуко- и виброизоляции. Объем корпуса составил порядка 50 литров, ФИ — щелевой. Изначально он был рассчитан для динамиков (модернизированная версия 4ГД-35), длина ФИ L=21 см, S=67 см². Впоследствии длина изменена на 20,8 см.

Решение об организации ФИ, рассчитанного для другого динамика, было наивным. Глубина НЧ у 10 ГД-36 и 4ГД-35 заметно различается. Результат оказался соответствующим — ФИ обеспечивал подъем баса за счет его размытия. В итоге я использую эти АС в режиме ЗЯ (фазоинверторы просто заткнуты тряпками).

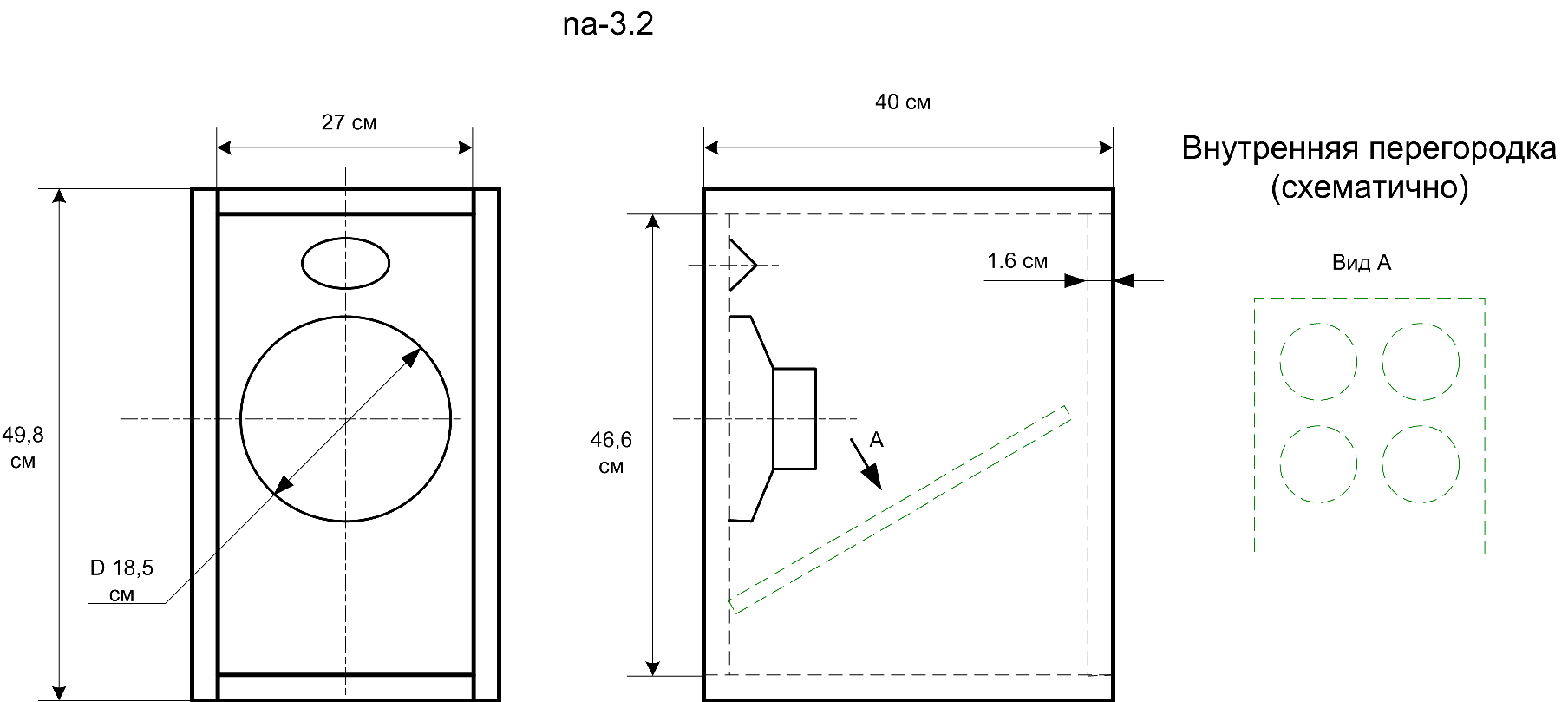

Сейчас корпуса я бы сделал по этому чертежу. Рис. 3. Чертеж корпуса акустики NA-3:

Описание сборки я оставил без изменений, так как новый корпус проще, но понимание принципов ФИ полезно. При сборке корпуса с ФИ щелевого типа возникают специфические проблемы, решение которых описано в оригинальном тексте.

Размер и форму АС определили размеры имеющегося материала: мебельные щиты 100х40х1,5 см, разрезанные пополам. Боковые стенки крепились к брускам шурупами (с промазкой клеем), чтобы скрыть крепеж изнутри. Лицевая панель прикручена снаружи, утоплена на 2-3 мм для скрытия торцов декоративной накладки.

Обратите внимание на взаимное расположение стенок: боковины закрывают торцы других деталей, передняя стенка утоплена. Такая компоновка наиболее беспроигрышна, особенно для начинающего колонкодела.

Порядок сборки корпуса

Сначала были нарезаны заготовки. У боковых панелей закруглены наружные вертикальные грани. Заготовки подобраны между собой для компенсации отклонений размеров. Далее нарезан и прикручен брус (поз.8, рис.3) на боковые панели с помощью шурупов и клея ПВА.

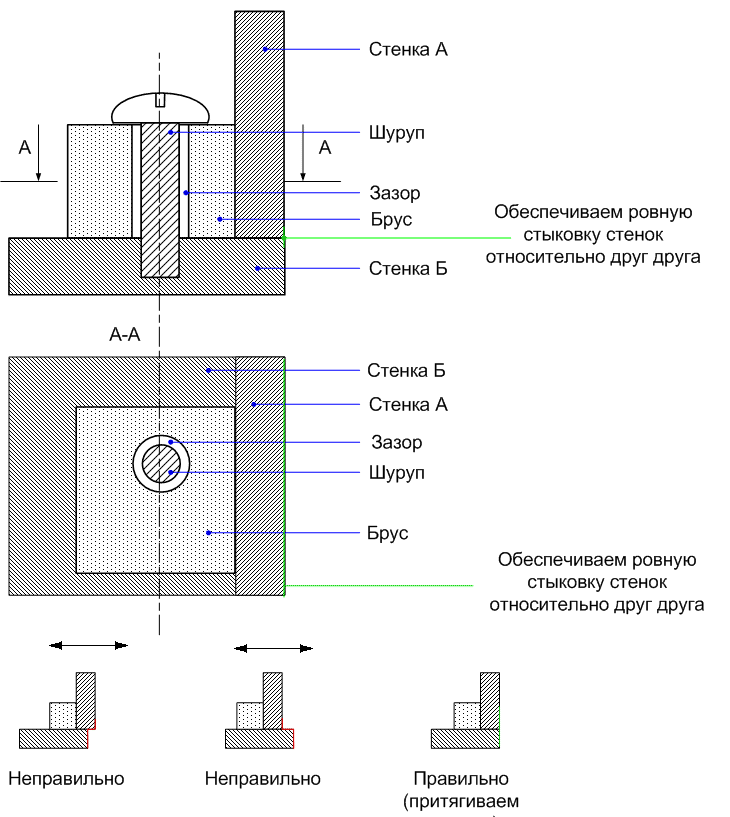

Обеспечиваем ровное сопряжение стенок. Место контакта промазывается клеем. Стенка А выступает в роли шаблона. Точное положение стенок устанавливается за счет зазора в сопряжении шуруп–отверстие в брусе. После высыхания клея крепится стенка А.

Рис. 4. Процесс сборки корпуса акустической системы NA-3:

Во внутренней задней стенке сверлим отверстия под клеммы. Я выбрал клеммы на длинном винте без «корытца». После этого покрыл все наружные поверхности лаком в два слоя с промежуточным зашкуриванием. Боковины покрыты лаком и с торцов, и местами изнутри.

Сборка корпуса: на одну боковину прикручиваются верхняя, наружная задняя и внутренняя задняя стенки, затем вторая боковина, дно и ребра жесткости. Ребра жесткости (9) — планка из ДСП шириной 5 см, прикрученная изнутри. В новом варианте корпуса функцию ребер жесткости выполняет перегородка, поэтому дополнительные ребра не нужны. Важно укрепить заднюю, верхнюю и нижнюю стенки.

Подготовлена лицевая панель (7): намечены центры отверстий под динамики, вырезаны электролобзиком, прикручены ребра жесткости на внутреннюю поверхность.

Вибро- и звукоизоляция

Для виброизоляции использован ковролин на резиновой основе и 2 кг оконной замазки. Изначально планировалась битумная мастика, но риск испачкать корпус и длительный срок высыхания побудили выбрать замазку. Вариант с замазкой вполне приемлем в домашних условиях.

Замазка нанесена слоем 2-3 мм. Твердая замазка оказалась предпочтительнее, так как мягкая долго пахла. После промазывания вырезаны куски ковролина и закреплены резиновой стороной к стенкам мебельным степлером (шаг 2-3 см). Поверхность простукана молотком для лучшей связки. Альтернативный вариант: прорезиненный ковролин + клей «Момент» или линолеум с ворсистой изнанкой.

Звукоизоляцию обеспечил толстый (5 см) синтепон, пристреленный по внутренней поверхности. Внутрь укладывается дополнительный распушенный синтепон. Правильный подход: разорвать синтепон на воздушные клочки и легко заполнить объем. В ФИ обеспечьте свободный доступ воздуха от порта до динамика.

Установлена лицевая панель, замазаны швы. Зенковки зашпаклеваны. Вырезан кусок кожзама (или пробки) и приклеен на «Момент». Кожзам тянется, что позволяет скорректировать ошибки при вырезании.

Электрическая схема и компоненты

На окна корзины динамика 4ГД-35 наклеен ПАС (один слой синтепона 5 мм). Совет: оклейте внутреннюю поверхность корзины звуко-виброизоляционным материалом (искусственный мех, войлок) для уменьшения переотражений. Это сделает звук чище и четче.

ВЧ звеном изначально был динамик (8 Ом). Фильтр 1-го порядка: конденсатор 2,4 мкФ. Важно: это значение для транзисторных усилителей. Для ламповых требуется перенастройка!

Конденсаторы типа К73-16 или К73-17. Пленочные конденсаторы имеют выраженную направленность, которую можно отследить на слух. Рекомендую использовать медную моножилу в полиэтиленовой изоляции (например, из телефонного кабеля). Оптимум — 4–6 жилок диаметром, сравнимым с витой парой.

Рис. 5. Схема фильтра акустической системы NA-3:

Конденсаторы напаяны на плюсовую клемму ВЧ динамика. Подключение «шлейфом» (сигнал с НЧ на ВЧ) имеет худшее звучание.

Позднее в качестве ВЧ вместо 2 ГД-36 был установлен динамик (большая мощность). Звучание стало более прозрачным, но менее «душевным». Также пробовался , но его звучание не удовлетворило. Компромисс: 2 ГД-36 живее, 6 ГДВ-5Д дает больше ВЧ. Выбор зависит от ваших предпочтений.

Характеристики и итоговый звук

В итоге получены выразительные, музыкальные АС с некоторой нехваткой баса (для полного комфорта желателен саб). АС имеют высокое разрешение, мягкие ВЧ, комфортны и живы. Конструкция раскрывает возможности широкополосника, добавляя ВЧ составляющую и обеспечивая неожиданную глубину НЧ.

За пару лет эксплуатации подтвердилось: АС получились отличными. Они точнее и полнее раскрывают эмоциональное содержание музыки по сравнению с брендовыми колонками до 500 у.е. В качестве альтернативного проекта для сравнения можно рассмотреть 3-х полосную АС «VERNA 150-03».

Паспортные характеристики NA3:
