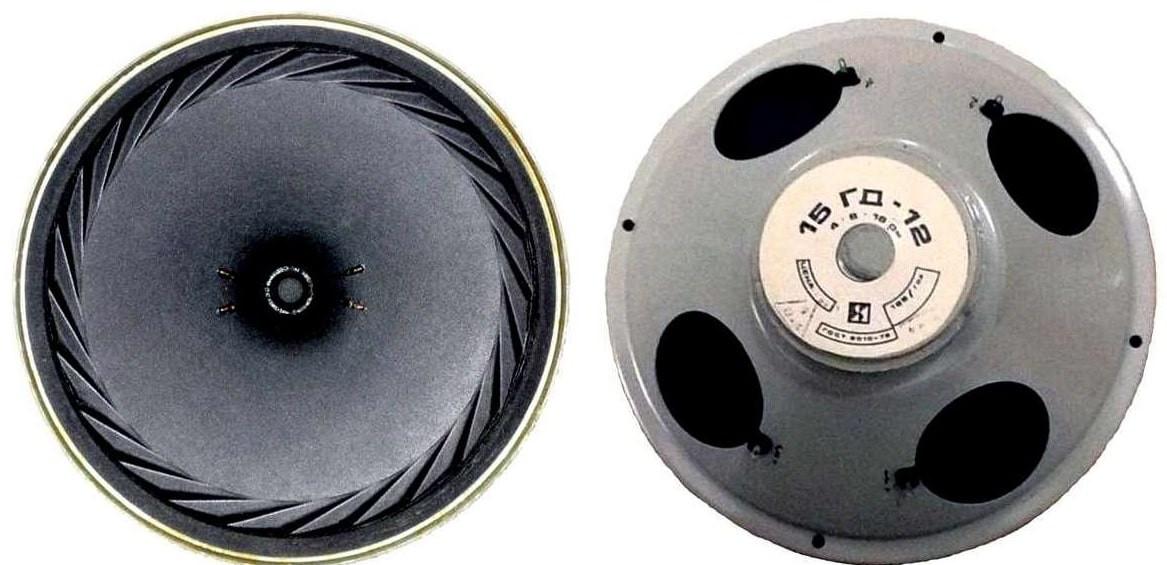

Низкочастотный Рижского радиозавода — легендарная модель, выпускавшаяся ещё в 60-х годах. Несмотря на снятие с производства, найти его в старой аппаратуре несложно, однако новые экземпляры в нетронутом состоянии встречаются крайне редко. Из-за возраста он часто требует ремонта, восстановления или модернизации. Основные параметры динамика: номинальная мощность 6 Вт, диапазон частот 40…5000 Гц, чувствительность 93,5 дБ, полное сопротивление 8 Ом, резонансная частота 30±5 Гц, габарит фланца 252 мм (10 дюймов). Для сравнения, современный аналог, Лорта 50У-202С, имеет схожие принципы построения, но более современные материалы.
Конструкция и магнитная система

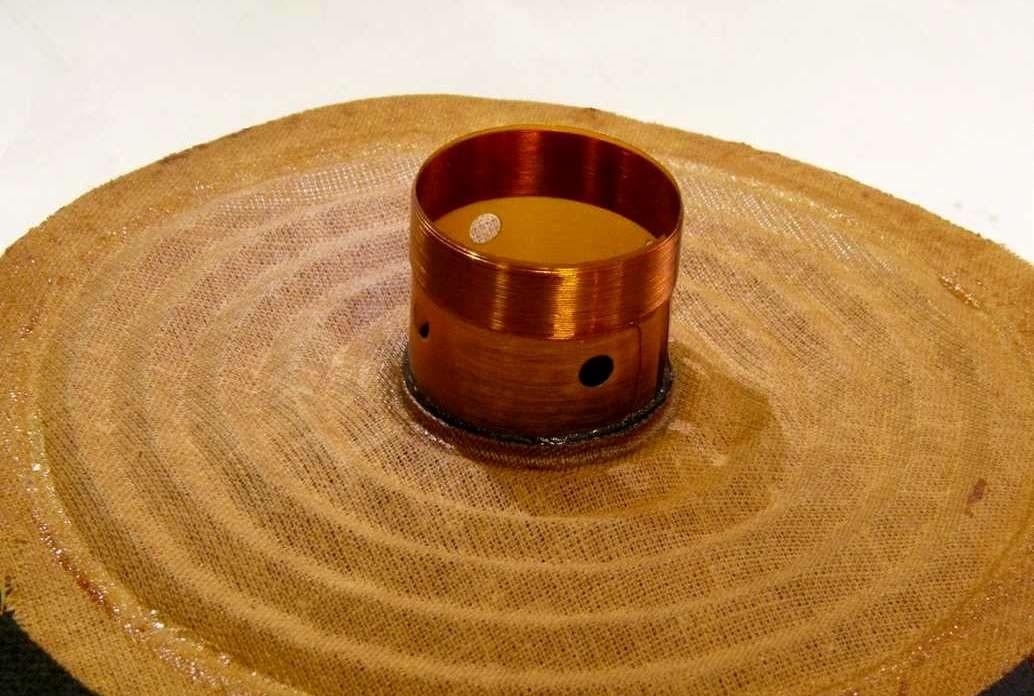

Корзина динамика выполнена из стальной штампованной стали. Диффузор и подвес изготовлены из бумаги: подвес имеет синусоидальную форму и сделан за одно целое с диффузором. Материал пропитан не засыхающей демпфирующей мастикой. Звуковая катушка имеет высоту 27 мм (высота намотки 12,3 мм), каркас бумажный с пропиткой, внутренний диаметр 25,5 мм. Намотка выполнена проводом ПЭТВ диаметром 0,18 мм в два слоя. Пылезащитный колпачок установлен на каркас катушки и изготовлен из проницаемой ткани.

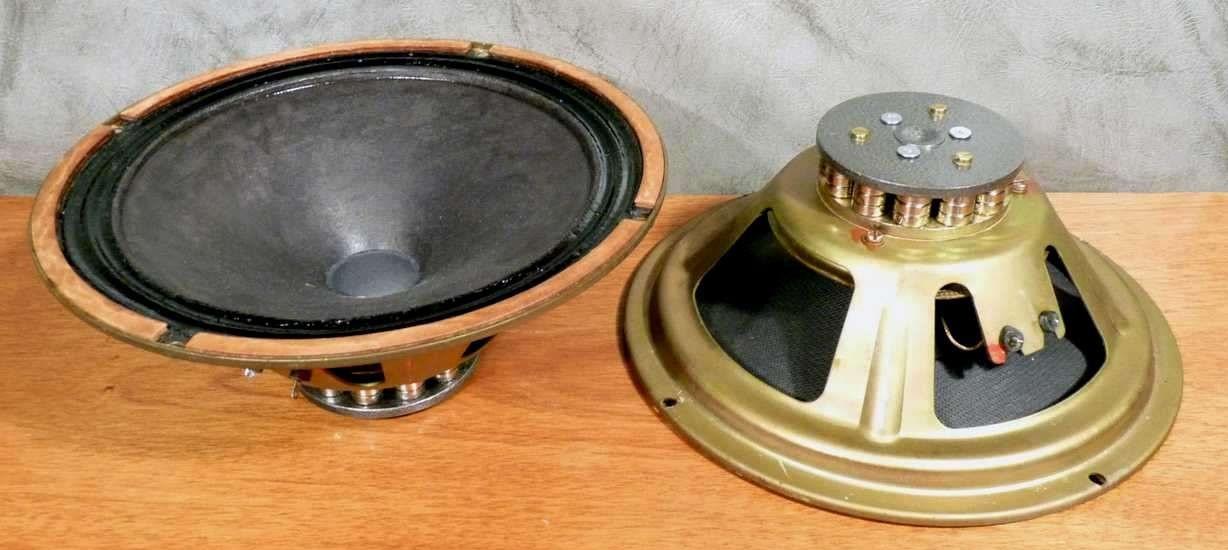

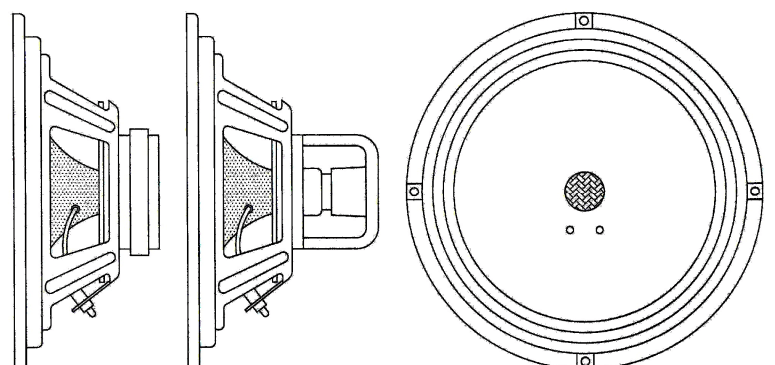

Магнитная система (МС) имеет диаметр керна 25,0 мм, переднего фланца — 27,0 мм. Ширина зазора составляет 1,0 мм, высота — 6,0 мм. Выпускались два исполнения МС:
- С керновым кобальтовым магнитом ЮНДК-24 (индукция в зазоре 0,95 Тл).
- С кольцевым феррит-бариевым магнитом К85х35х15 (индукция 1,0…1,05 Тл).
Интересный факт: магнитная индукция с ферритовым магнитом на 5…7% выше, чем с кобальтовым.
Сравнение с аналогами и проблемы маркировки

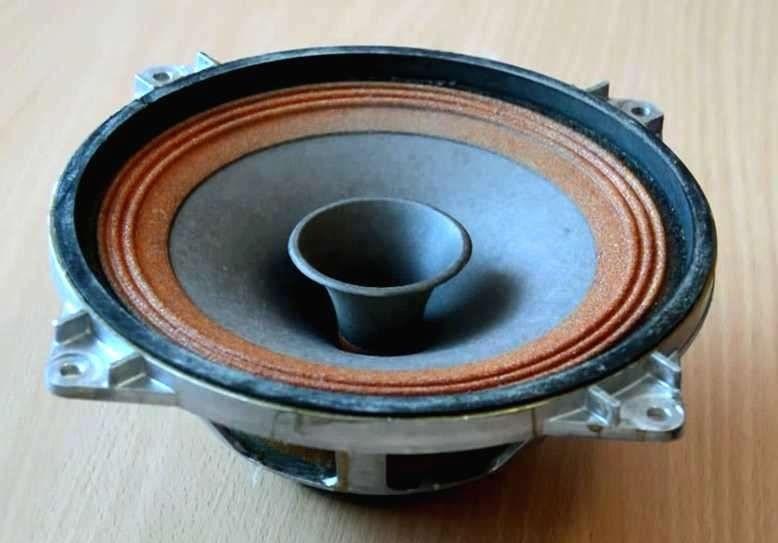

На Рижском радиозаводе выпускались и другие интересные модели. Низкочастотный (8 дюймов) и среднечастотный (6 дюймов). Среднечастотник 3ГД-1 можно назвать уменьшенной копией 6ГД-2 с сохранением пропорций. При сравнении 6ГД-2 и 4ГД-5 заметны сходства в конструкциях магнитных систем и намоточных данных.

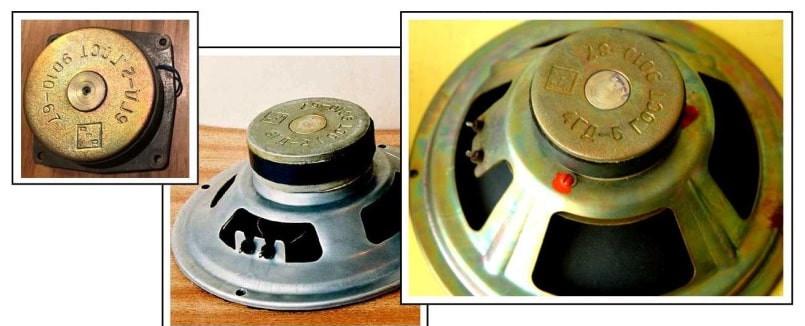

Частая проблема — неверные маркировки на фланцах. На фото ниже (слева направо) показаны: пищалка 6ГДВ-6 или со штемпелем «6ГД-2», динамик 4ГД-5 со штемпелем «6ГД-2» и динамик 6ГД-2 со штемпелем «4ГД-5». Это «издержки взаимозаменяемости» деталей на заводе.
Ремонт подвеса и очистка

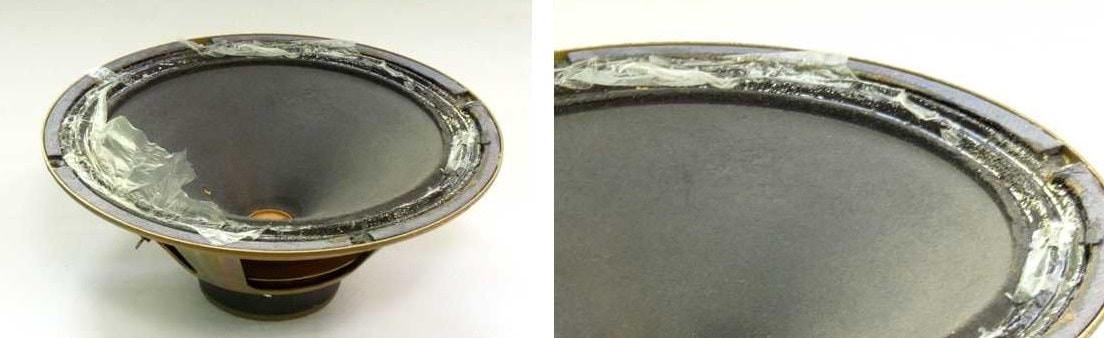

Бумажный подвес, пропитанный не засыхающей мастикой, со временем собирает пыль и может прилипать к упаковке. Попытки оторвать прилипшую бумагу или полиэтилен часто приводят к разрывам подвеса.
Пропитка устойчива к ацетону, но легко растворяется в бензине «Калоша». Смачивание подвеса кисточкой с бензином позволяет без повреждений отклеить упаковку и очистить поверхность от пыли.
Вариации исполнения и замена подвеса

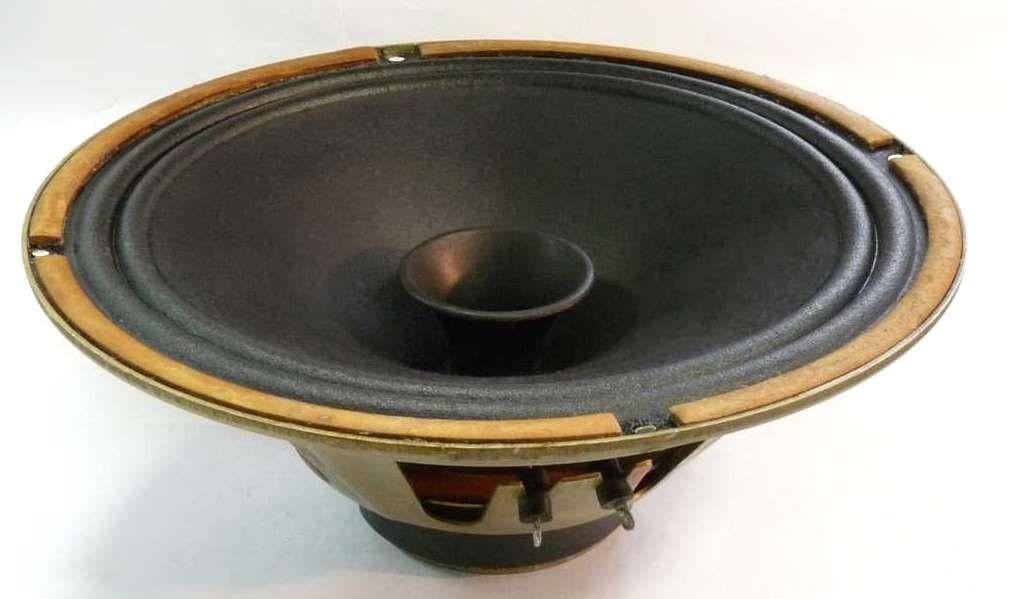

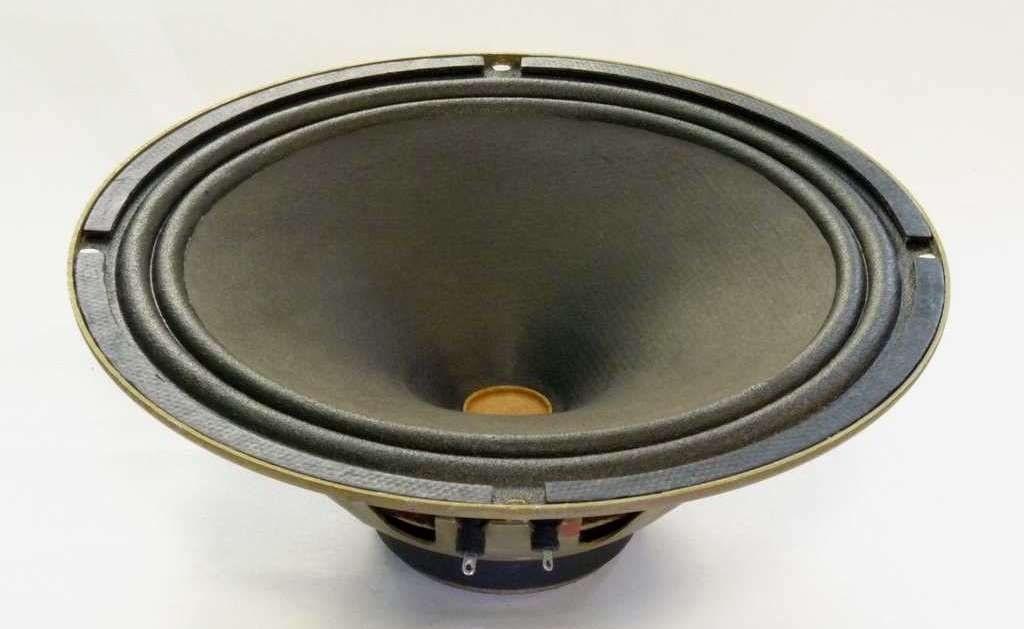

Существуют редкие экземпляры 6ГД-2 без липкой пропитки с мягким бумажным подвесом и оригинальным колпачком. Главное достоинство динамика — высокое качество звучания в среднечастотном диапазоне благодаря легкому бумажному диффузору.
При повреждении подвеса рекомендуется его замена. Хорошо подходит подвес из прорезиненной ткани (например, «два полутора» размером 10” от Петра Зодниева). Он мягкий, близок по жесткости к родному, что сохраняет ТС-параметры (резонансная частота около 30 Гц) и внешний вид.
Модернизация: пропитка диффузора
Легкий диффузор может деформироваться на низких частотах. Для повышения жесткости применяется хитиновая пропитка (например, от Александра Воробьёва). Жидкость размягчает бумагу, а после высыхания возвращает ей жесткость, не увеличивая массу. Это снижает искажения и выравнивает АЧХ на средних частотах.
Пропитка также позволяет «сварить» разрывы диффузора, формруя бумагу как пластилин. Однако на поверхности могут остаться разводы.
Восстановление внешнего вида: окрашивание

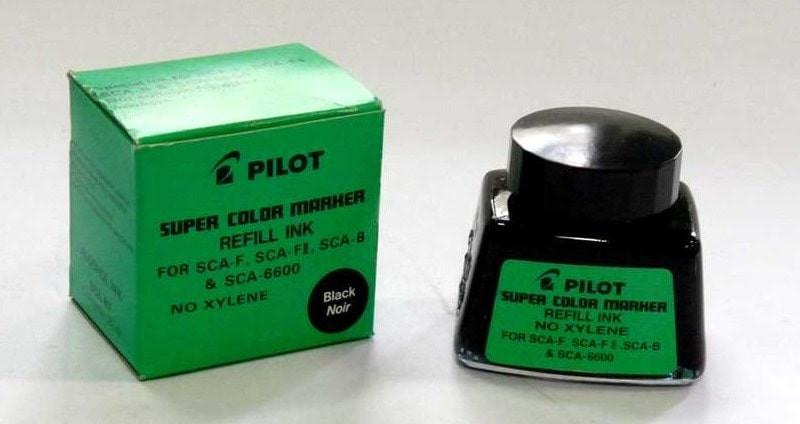

Красить диффузор алкидными или нитро красками не рекомендуется — это меняет пористую структуру бумаги и ухудшает звук. Оптимальный вариант — спиртовые чернила (например, Pilot), разведенные спиртом в пропорции 1:2–1:5. Они не меняют структуру бумаги и массу диффузора.

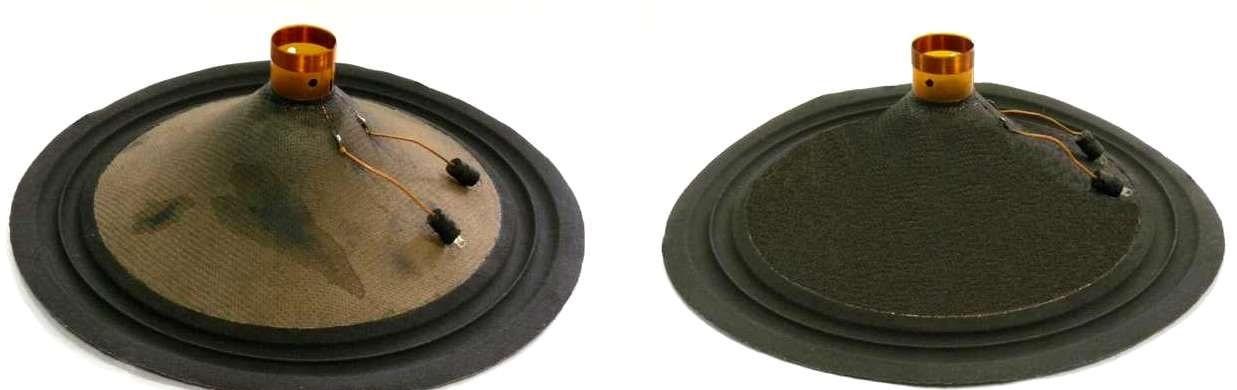

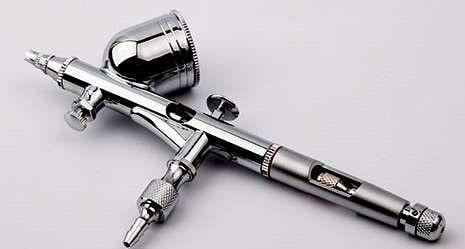

Для равномерности лучше использовать аэрограф. На фото ниже показан результат: выцветший бежевый диффузор после окрашивания приобрел первоначальный вид.
Модернизация в широкополосный динамик
6ГД-2 можно переделать в широкополосную головку, взяв за основу конструкцию . Для этого необходимо:

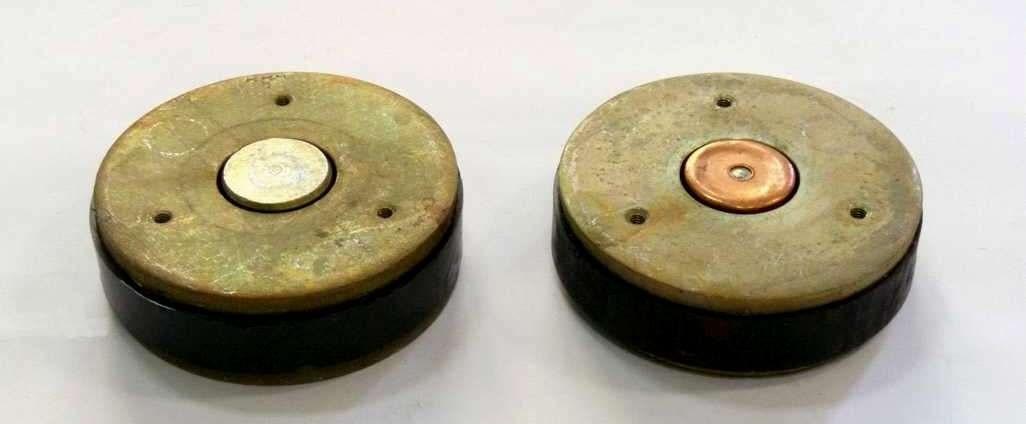

- Установить медный короткозамкнутый виток на керне МС (колпачок от 10ГД-36К).
- Изменить намоточные данные катушки: высота намотки должна быть на 1,5 мм больше высоты зазора магнитной системы (около 7,0–7,5 мм).
Это снижает индуктивность катушки (с 0,45 мГн до 0,11 мГн), что уменьшает фазовые искажения и повышает отдачу на ВЧ. В результате верхняя граница диапазона расширяется до 16–17 кГц.
