Низковольтный двухканальный усилитель мощности звуковой частоты КР174УН31

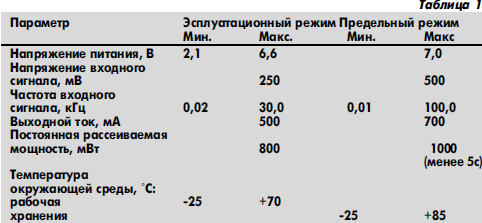

Микросхема КР174УН31 предназначена для применения в качестве оконечного каскада усиления звукового сигнала, подаваемого с микросхемы непосредственно на громкоговорители (сопротивление более 8 Ом), в малогабаритной аппаратуре (радиоприемниках, плейерах, беспроводных телефонах). Параметры микросхемы представлены в табл.1.

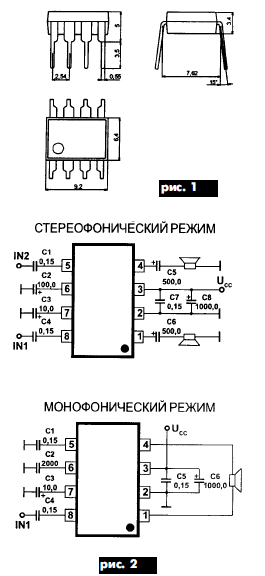

Микросхема выпускается в 8-выводном корпусе DIP (типа 2101.8-1). Чертеж дан на рис.1.
Типовые схемы включения — на рис.2.

---

Литература РАДІОАМАТОР 10.2000
