Нормирующий усилитель на дискретных элементах

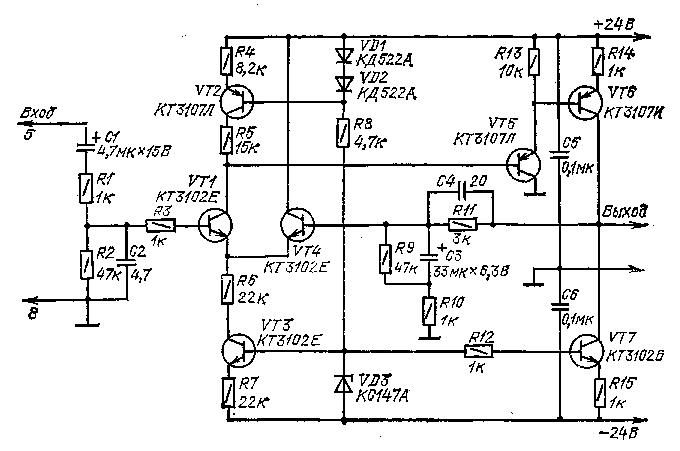

Нормирующий усилитель на дискретных элементах с большим динамическим диапазоном. Чтобы получить более качественные параметры, когда нет специализированных микросхем, нормирующий усилитель можно выполнить на базе дискретных компонентов. Он имеет следующие основные технические характеристики:

Входное напряжение:

номинальное ……….. 0,1 В
максимальное………… 1,8 В

Выходное напряжение:

номинальное . ……….. 0,8 В
максимальное………… 14 В

Перегрузочная способность, не менее…… 25 дБ
Коэффициент гармоник, не более……. 0,06%
Отношение сигнал-шум (невзвешенное)…… 75 дБ
Номинальный диапазон частот…….. 10… 100000 Гц
Напряжение питания……….. ±24 В
Ток потребления………… 12 мА

Вместо транзисторов КТ3102Е можно использовать транзисторы КТ342, КТ315, вместо КТ3107Л — КТ361, КТ203. Параметры усилителя при этом несколько ухудшатся. В усилителе использованы резисторы типа МЛТ-0,125, конденсаторы типа КМ-4, К53-1.
Налаживание усилителя заключается в проверке монтажа и подборе сопротивления резистора R10 для получения необходимого коэффициента усиления. Для питания схемы необходим стабилизированный источник напряжения ±24 В и током не менее 15 мА.
