Нормирующий усилитель на микросхеме К548УН1

Нормирующий усилитель на микросхеме К548УН1 имеет следующие основные технические характеристики:

• Входное напряжение:

номинальное 0,1 В
максимальное 0,6 В

• Выходное напряжение:

номинальное 0,8 В
максимальное 5 В

• Перегрузочная способность, не менее 15 дБ
• Коэффициент гармоник, не более 0,1%
• Отношение сигнал-шум (невзвешенное) 72 дБ
• Номинальный диапазон частот 10… 50000 Гц
• Напряжение питания 24 В
• Ток потребления 10 мА

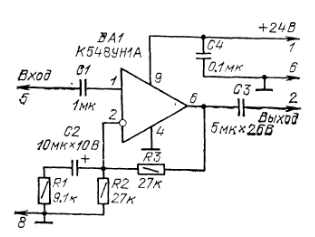

Для уменьшения уровня шума нормирующего усилителя, как и других  узлов, можно использовать малошумящую микросхему К548УН1. Здесь она включена по схеме неинвертирующего линейного усилителя. Цепь ООС (резисторы R2, R3) определяет режим работы микросхемы по постоянному току. Коэффициент усиления по переменному току зависит от соотношения  сопротивления параллельно соединенных резисторов R1 и R2 и сопротивления R3. Конденсаторы С1 и СЗ обеспечивают развязку по постоянному току на входе и выходе узла.

При настройке усилитель необходимо подключить к стабилизированному источнику питания напряжением 24 В и током не менее 15 мА. После этого, подбирая резистор R2, на выводе 6 микросхемы добиваются напряжения 12 В.
Затем подбором резистора R1 устанавливают необходимый коэффициент  усиления узла.

Источник — «Массовая радиобиблиотека». Выпуск 1109. Атаев Д.И… Практические схемы высококачественного звуковоспроизведения.
