Представляем вашему вниманию подробный обзор музыкального центра Technics SA-EH790. В этой статье мы поделимся технической информацией и впечатлениями от использования аппарата. Здесь можно скачать фото в высоком разрешении и оригинальную инструкцию, размещенные на нашем сервере.
Экземпляр, поступивший на тестирование, сохранил полное рабочее состояние без внешних и внутренних повреждений. Управляющая электроника произведена в Японии (Осака, корпорация Matsushita), а акустические системы собраны на предприятиях Panasonic (Малайзия) — той же корпорации, но под другим брендом. Давайте рассмотрим устройство подробнее.
Технические характеристики управляемой части:

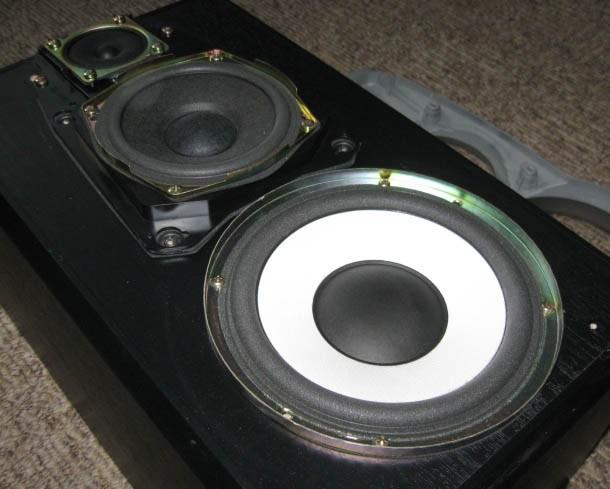

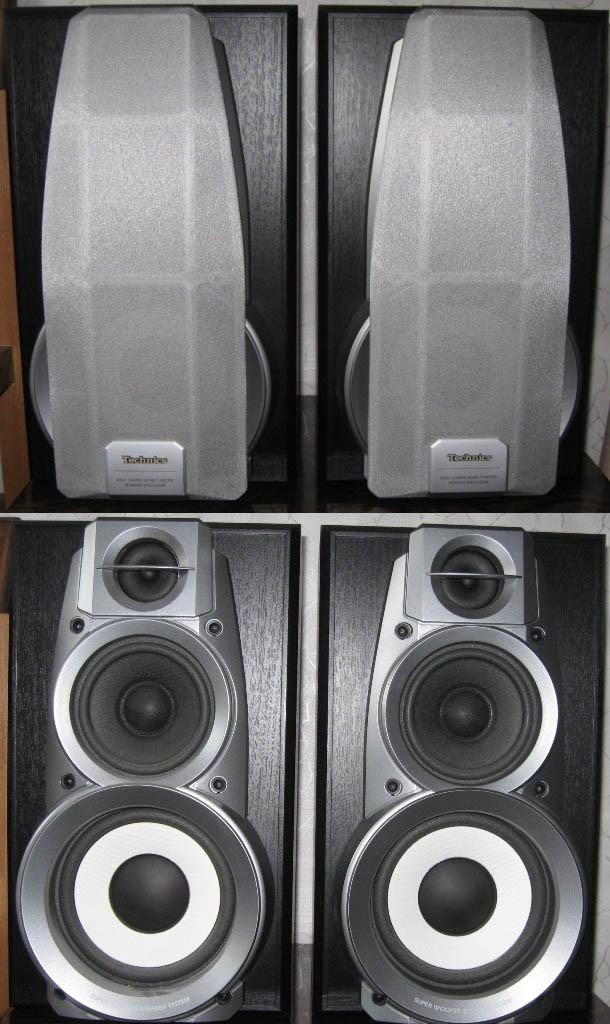

Фронтальная АС со снятым грилем
Конструктивное описание:
Конструктивно Technics SA-EH-790 разделен на управляемую часть и акустические системы. Блоки управляемой части (звуковой процессор, тюнер/усилитель, CD-чейнджер, кассетная дека) полностью независимы и соединены шлейфом, что позволяет использовать их по отдельности. Корпуса блоков закрыты металлическими крышками. В комплект входят антенна и пульт дистанционного управления.

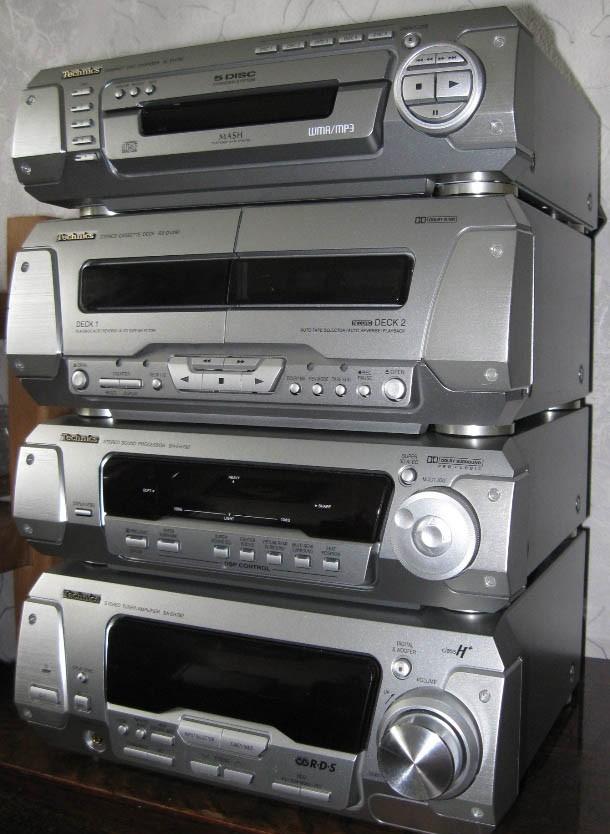

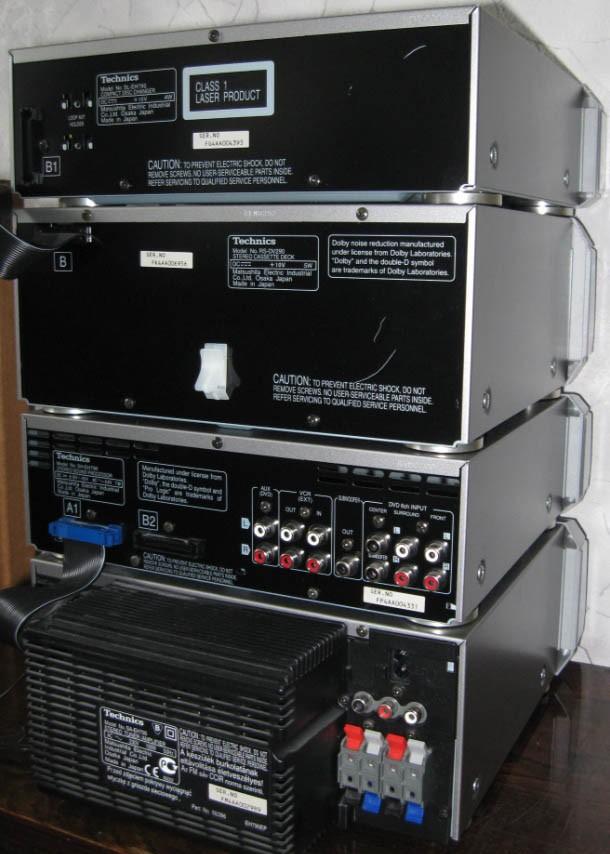

Сверху вниз: CD-чейнджер, кассетная дека, звуковой процессор, усилитель/тюнер

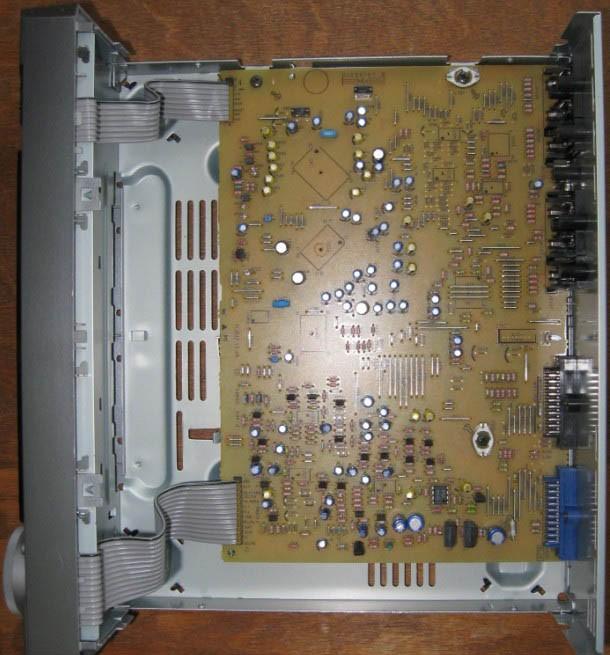

Звуковой процессор SH-EH790 выполняет функции эквалайзера и управления объемным звучанием. Доступны различные режимы коррекции АЧХ. Справа на панели расположен селектор функций эквалайзера. На дисплее отображаются текущие настройки. На задней панели находятся разъемы ввода/вывода и шлейф подключения.
Тюнер/усилитель SA-EH790 — это центральный блок системы. Включение осуществляется кнопкой питания, которая подает напряжение на реле, запитанное от отдельного трансформатора. Имеется разъем для наушников (мини-джек 3,5 мм) и регулятор громкости с плавным ходом. На панели доступен выбор источника сигнала (радио, диск, кассета, Aux).

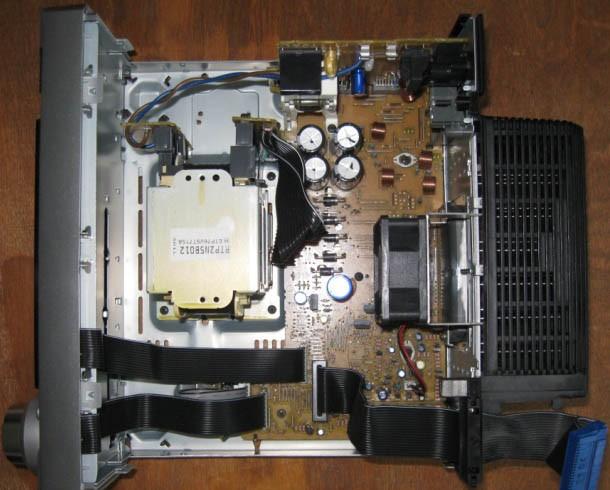

Внутри блока расположен мощный силовой трансформатор, блок питания и крупногабаритная микросхема усилителя, размер которой сопоставим с банковской картой. Микросхема прикреплена к радиатору через термопасту; радиатор выступает за пределы корпуса и закрыт перфорированным кожухом, что делает этот блок самым глубоким в системе.
На задней панели справа находятся клеммы для АС и сетевой разъем. Слева — антенный вход. Внутри усилителя установлены конденсаторы Nichicon (4х4700 мкФ), мощные диоды и дроссели для сглаживания пульсаций, что обеспечивает стабильную работу даже при высоких нагрузках, сравнимую с качеством усилителей Only Music 3.

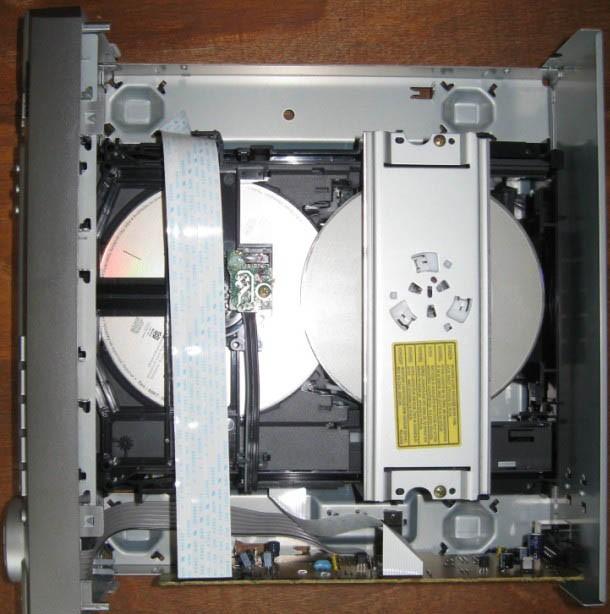

CD-чейнджер/CD-плеер SL-EH790. Устройство поддерживает загрузку 5 дисков и чтение форматов MP3 и WMA. Управление выбором диска осуществляется кнопками слева, переключение — кнопками сверху. На задней панели только шлейф подключения. Специально для обзора снято видео работы механизма смены дисков:

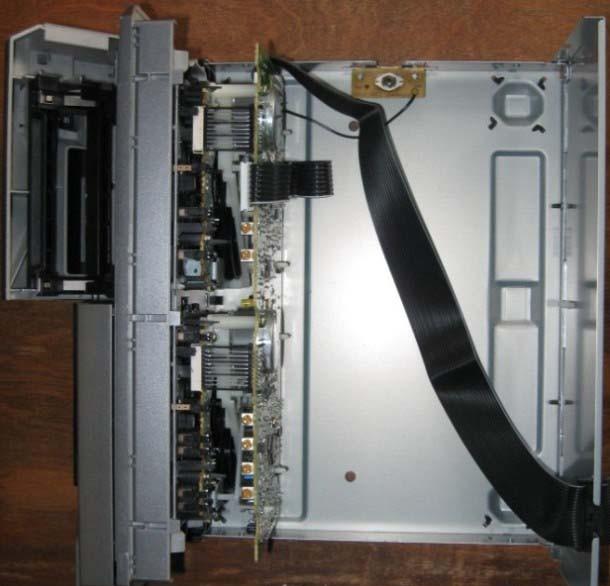

Кассетная дека RS-DV290. Двойная дека, правая кассета поддерживает запись и стирание со всех источников. Использованы головки из пермаллоя. Механизм открытия автоматический по нажатию кнопки «OPEN». Наличие деки обязательно для целостности шлейфа, однако при желании можно отключить её внутри корпуса, используя центр как усилитель для внешнего источника.

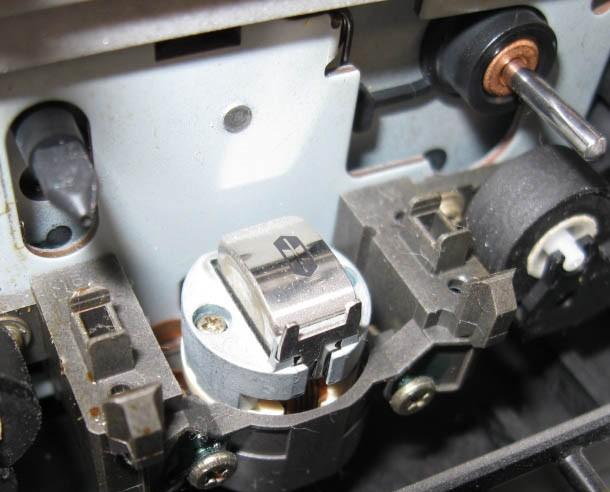

Головка из пермаллоя
Технические характеристики акустических систем:
Описание акустических систем:
Фронтальная акустическая система SB-DV290. Подключение по схеме биампинг. АС трехполосная: НЧ-динамик (170 мм) подключен напрямую с фильтром 120 Гц, СЧ/ВЧ (120 мм и 60 мм) — через электролитический конденсатор. Корпус из МДФ 12 мм со шпоном. СЧ и ВЧ динамики изолированы в отдельной камере с частотой раздела 4000 Гц. Все динамики на ферритовых магнитах с дополнительными экранирующими пластинами.
Центральная акустическая система SB-PC95. Пластмассовый корпус серого цвета. Двухполосная система с парой СЧ-динамиков (80 мм) и одним ВЧ (60 мм). Частота раздела 4000 Гц. Подключение через клеммы типа «тюльпан».
Тыловая акустическая система SB-PS95. Широкополосная АС на одном динамике 80 мм. Пластмассовый корпус, подключение через удлиненный шнур с «тюльпанами».

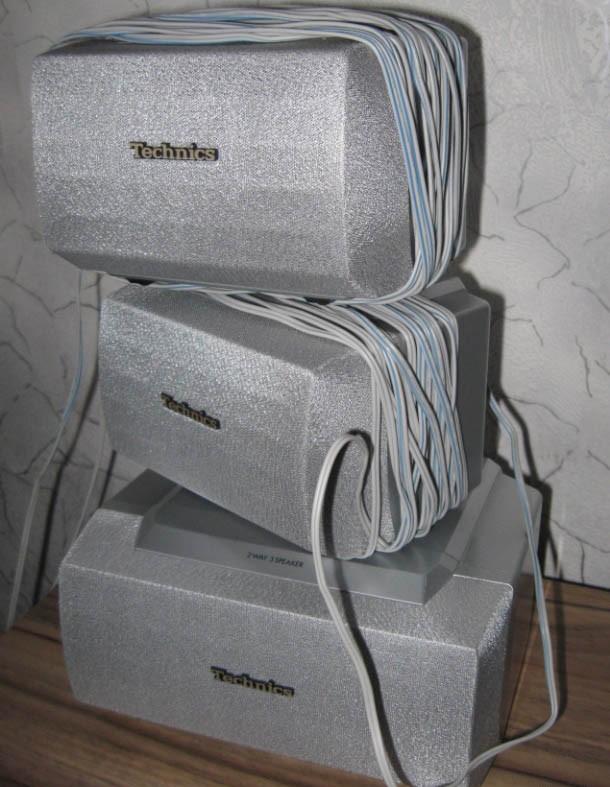

Сверху – пара тыловых АС, нижняя – центр
Звучание и общее впечатление. На видео представлен тест центра с источником CD, подключена только одна фронтальная АС. Объемное звучание не проверялось. Звук чистый, с четкими средними и высокими частотами без резкости. Высокая детальность. Низкие частоты мощные и глубокие (от 42 Гц), характер баса напоминает системы ТАКТ-101, но в более компактном формате. Громкости достаточно для средней комнаты, хотя чувствительность (около 85 дБ) можно оценить как среднюю.

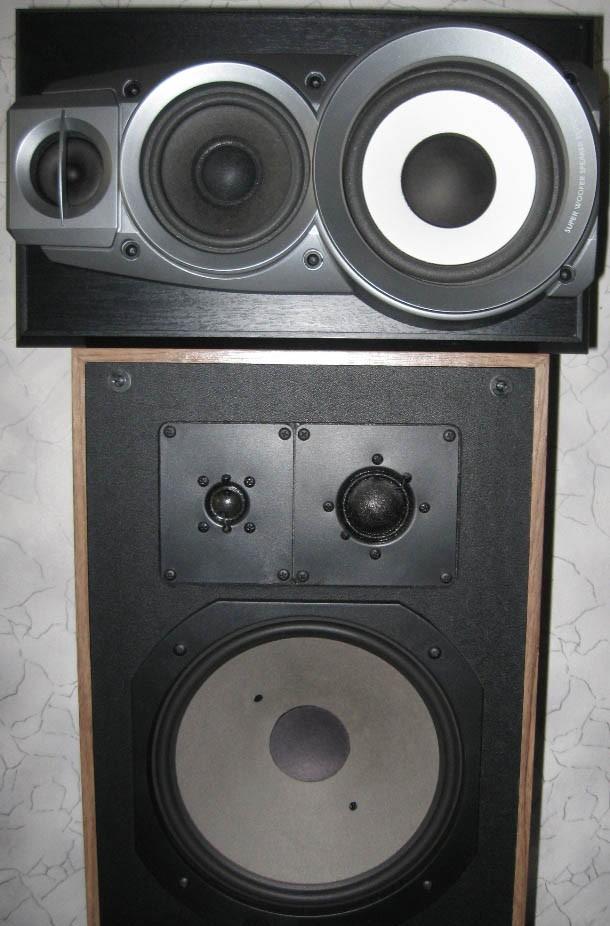

При сравнении с качественными акустическими системами Technics уступает в детальности и расширенном частотном диапазоне, однако превосходит многие советские малогабаритные АС и некоторые трехполосные системы по чистоте звучания и сбалансированности.
Качество сборки японского аппарата на высоте: кнопки работают четко, дисплей не слепит в темноте. Спустя годы Technics SA-EH790 подтверждает репутацию надежной техники от корпорации Matsushita.
