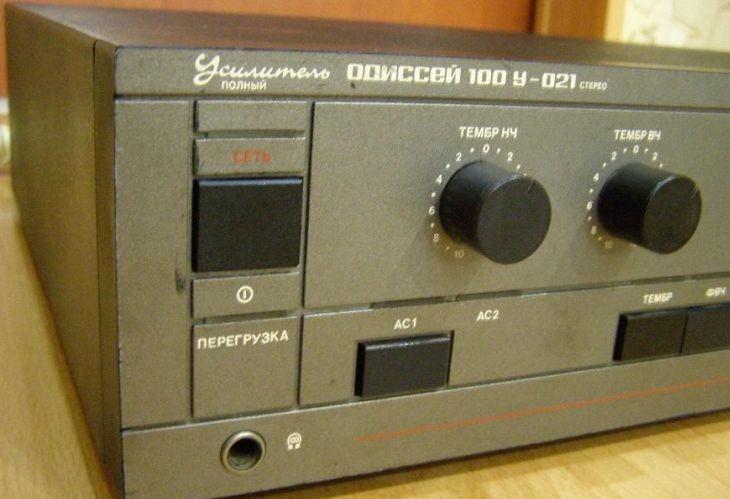

Усилитель Одиссей 100У-021: характеристики, описание и схема

Изготовитель: завод «Радиоприбор» ПО им. С.П. Королева, г. Киев.

Стерефонический усилитель «Одиссей 100У-021» представляет собой классический пример советской аудиоаппаратуры «0» группы сложности. Он предназначен для двухканального усиления сигналов звуковой частоты от различных источников, обеспечивая высокое качество звучания и надежность конструкции. Этот аппарат относится к четвертому поколению аппаратуры, отличаясь продуманной элементной базой и технологией изготовления.

Тема на форуме

Руководство по эксплуатации, принципиальные схемы можно скачать с нашего диска по ссылке.

Технические характеристики

Усилитель обеспечивает высокую линейность АЧХ и ФЧХ, идентичность каналов, а также минимальные собственные шумы и искажения. В его составе четыре функциональных блока: корректирующий усилитель, усилитель мощности, блок питания и коммутационные устройства. Конструкция выполнена на 15 печатных платах, а отсутствие соединительных разъемов значительно повысило надежность изделия.

• Диапазон воспроизводимых частот: 10 – 40000 Гц
• Номинальная выходная мощность на канал: 100 Вт/8 Ом
• Общий коэффициент гармоник (КГН): 0,007%
• Переходное затухание между каналами на частоте 1000 Гц: 60 дБ
• Отношение сигнал/взвешенный шум: 95
• Различие каналов по усилению: не более 0,5 дБ
• Пределы ослабления регулятора громкости: 60 дБ
• Пределы ослабления регулятора баланса в каждом канале: 20 дБ
• Потребляемая мощность от сети: 450 Вт
• Габаритные размеры (ШхВхГ): 430х110х375 мм
• Масса: 14 кг

Особенности и подключение

К усилителю допускается подключение акустических систем (АС) любого типа, имеющих модуль полного электрического сопротивления не менее 8 Ом и паспортную мощность не менее 100 Вт. Для обеспечения оптимального режима эксплуатации и достижения наилучшего звукового результата рекомендуется использование АС типа .

Среди аналогов можно отметить и другие мощные усилители того времени, например, Корвет 100У-068С, который также пользовался популярностью среди аудиофилов.

Для тех, кто ищет более специализированное решение, стоит обратить внимание на трансляционный усилитель «У-100У4.2», хотя Одиссей остается лучшим выбором для домашнего Hi-Fi прослушивания.

Если вас интересуют гибридные решения, можно рассмотреть проект «Дойна-001-100» как лабораторный блок питания, однако Одиссей 100У-021 остается эталоном полноразмерного стереоусилителя.
