Замеры АЧХ усилителя Одиссей У-010: обновленные результаты

Представляем глубокий анализ частотной характеристики (АЧХ) усилителя Одиссей У-010. Полные технические характеристики и описание модели доступны в статье . Предыдущие измерения, проведенные три года назад, были устаревшими, поэтому была проведена актуализация данных. Сравнительный анализ результатов можно найти в разделе .

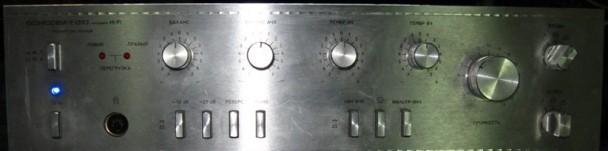

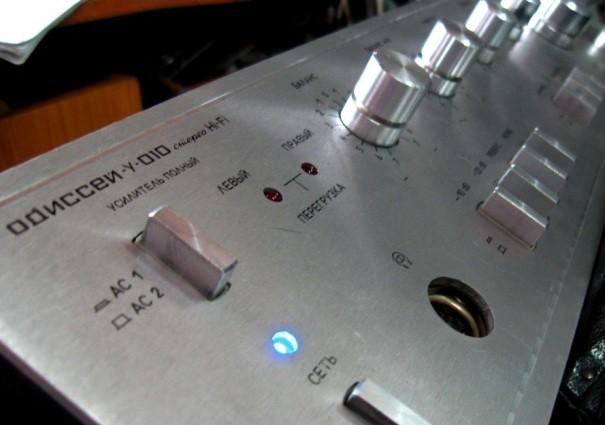

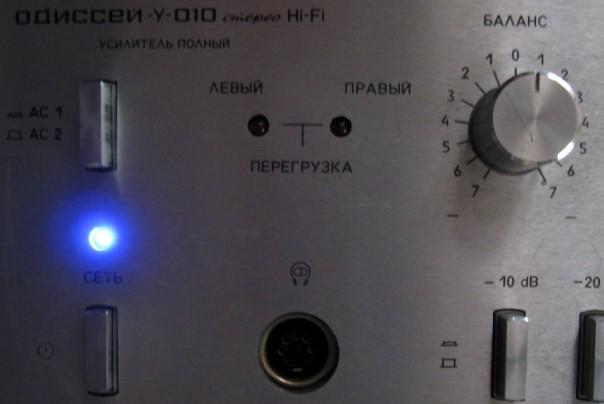

В данном обзоре особое внимание уделено поведению усилителя на частотах выше 20 кГц. Из внешних доработок стоит отметить замену красного светодиода индикации на голубой. Это изменение не только придает устройству более современный вид, но и снижает визуальное напряжение, так как голубой спектр воспринимается психологически спокойнее. Что касается внутреннего состояния: все электролитические конденсаторы сохранили номинальную емкость, они новые. Блок питания оснащен конденсаторами емкостью более 15000 мкФ на банку, которые еще не высохли.

Методика измерений АЧХ

Измерения проводились в строго контролируемых условиях. На выходе усилителя был установлен нагрузочный резистор 8 Ом/10 Вт. Входное напряжение варьировалось в диапазоне 0,8 – 1 В. Для измерения уровня сигнала (дБ) на выходе параллельно резистору подключался высокоомный прибор, не вносящий искажений в выходной тракт, кроме собственного усиления. Базовая калибровка производилась на частоте 1000 Гц (установка 0 дБ), при этом регулятор громкости был выставлен чуть меньше половины. Используемые приборы обладают линейностью в диапазоне 18 – 625000 Гц с неравномерностью менее 0,01 дБ. Перед каждым этапом тестирования производилась повторная калибровка.

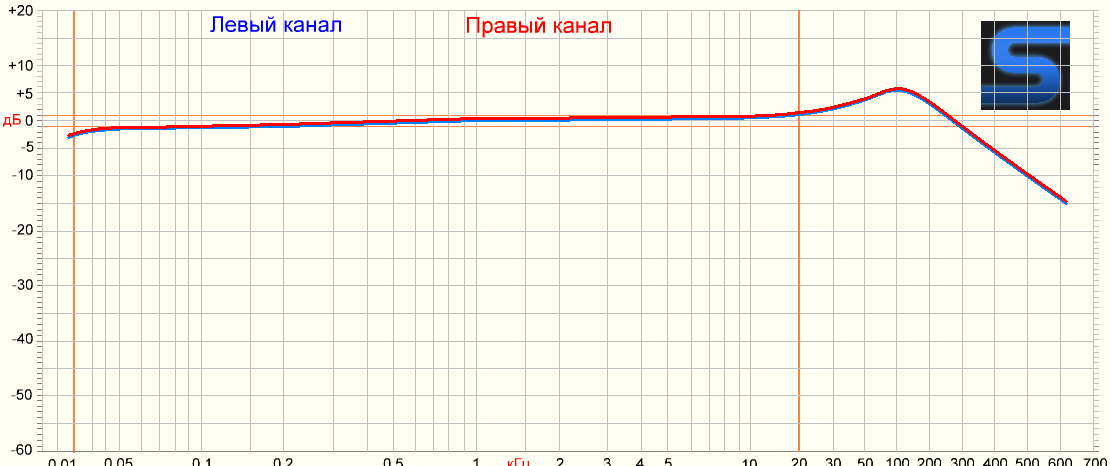

Результаты базовых замеров показали существенные отклонения. Разница усиления левого и правого каналов составила 0,3 дБ. Неравномерность АЧХ одного канала в звуковом диапазоне (20 – 20000 Гц) достигла 3,6 дБ, а суммарная неравномерность двух каналов — 3,9 дБ, что является критическим показателем. Наблюдается завал частот: вниз от 1 кГц и вверх от 2 кГц. АЧХ усилителя перекошена. Также зафиксирован аномальный пик на частоте 105 кГц (+5,2 дБ) и плавный спад до -15 дБ на частоте 620 кГц.

Влияние тембров и тонкомпенсации

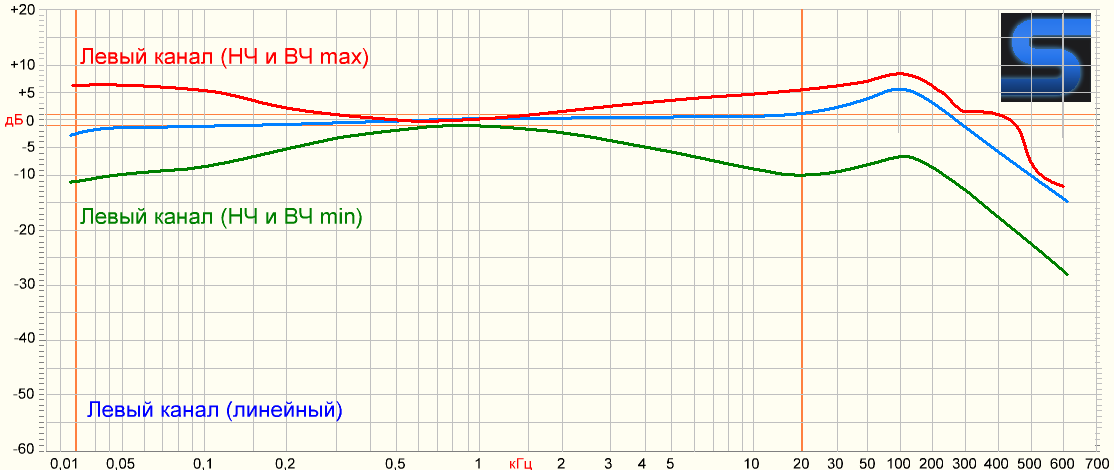

Далее были проведены измерения АЧХ при максимальном и минимальном уровнях тембров низких (НЧ) и высоких (ВЧ) частот. Тестирование велось на левом канале. При подъеме высоких частот подъем начинается с 1 кГц (+0,5 дБ) и достигает +6,5 дБ к 20 кГц, с пиком на 100 кГц (+9,4 дБ). По низким частотам подъем также начинается с 1 кГц, достигая максимума (+6,5 дБ) в диапазоне 18 – 50 Гц.

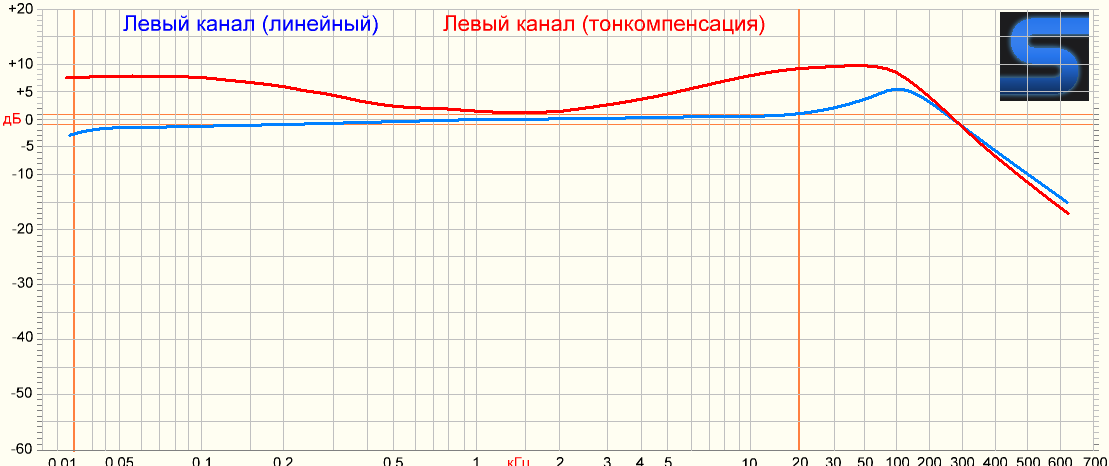

Измерения с активированной функцией тонкомпенсации показали наиболее существенные изменения. Эта функция дает одновременный прирост НЧ и ВЧ, причем эффект выражен сильнее, чем при ручном выкручивании тембров на максимум. Вся АЧХ поднимается, включая область 1 кГц (+0,5 дБ). Пик низких частот зафиксирован на 40 Гц (+7,5 дБ), высоких — на 30 кГц (+9,5 дБ).

Также были протестированы комбинации с регулятором баланса АЧХ. Целью было выравнивание характеристики. Данный регулятор способен инвертировать АЧХ. В ходе экспериментов удалось получить неравномерность 1 дБ в диапазоне 20 – 20000 Гц, при этом участок от 1 кГц до 20 кГц оказался линейным. Для сравнения, характеристики других усилителей, например, Барк-У-7001, демонстрируют иные паттерны поведения на высоких частотах.

Подведен итог текущих измерений. Несмотря на малый объем доработок, результаты могут быть интересны аудиофилам. В планах — продолжение работы: планируется удаление лишних компонентов, переделка в одноканальный формат (один вход, один выход), улучшение разводки печатной платы и более точная настройка АЧХ.
