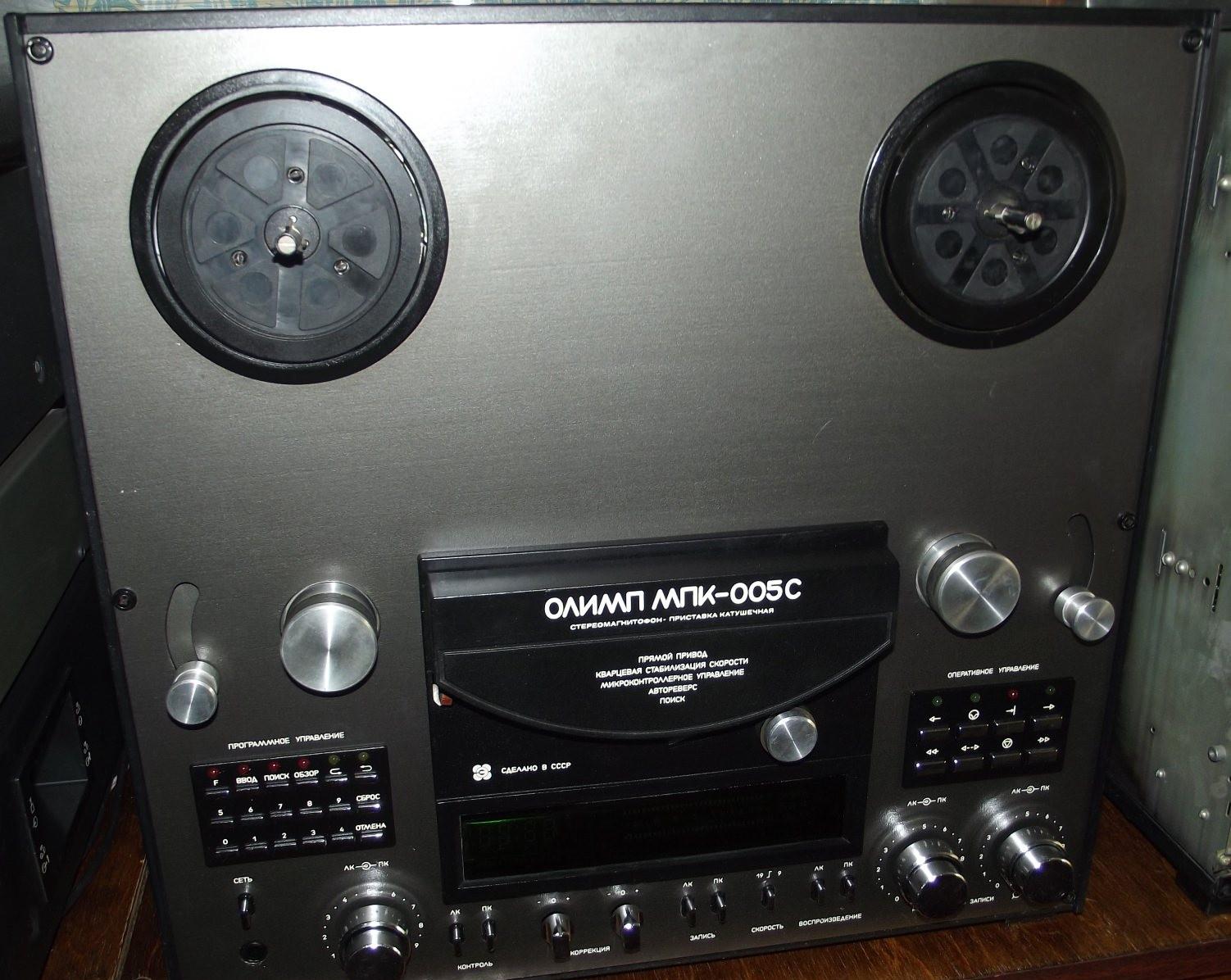

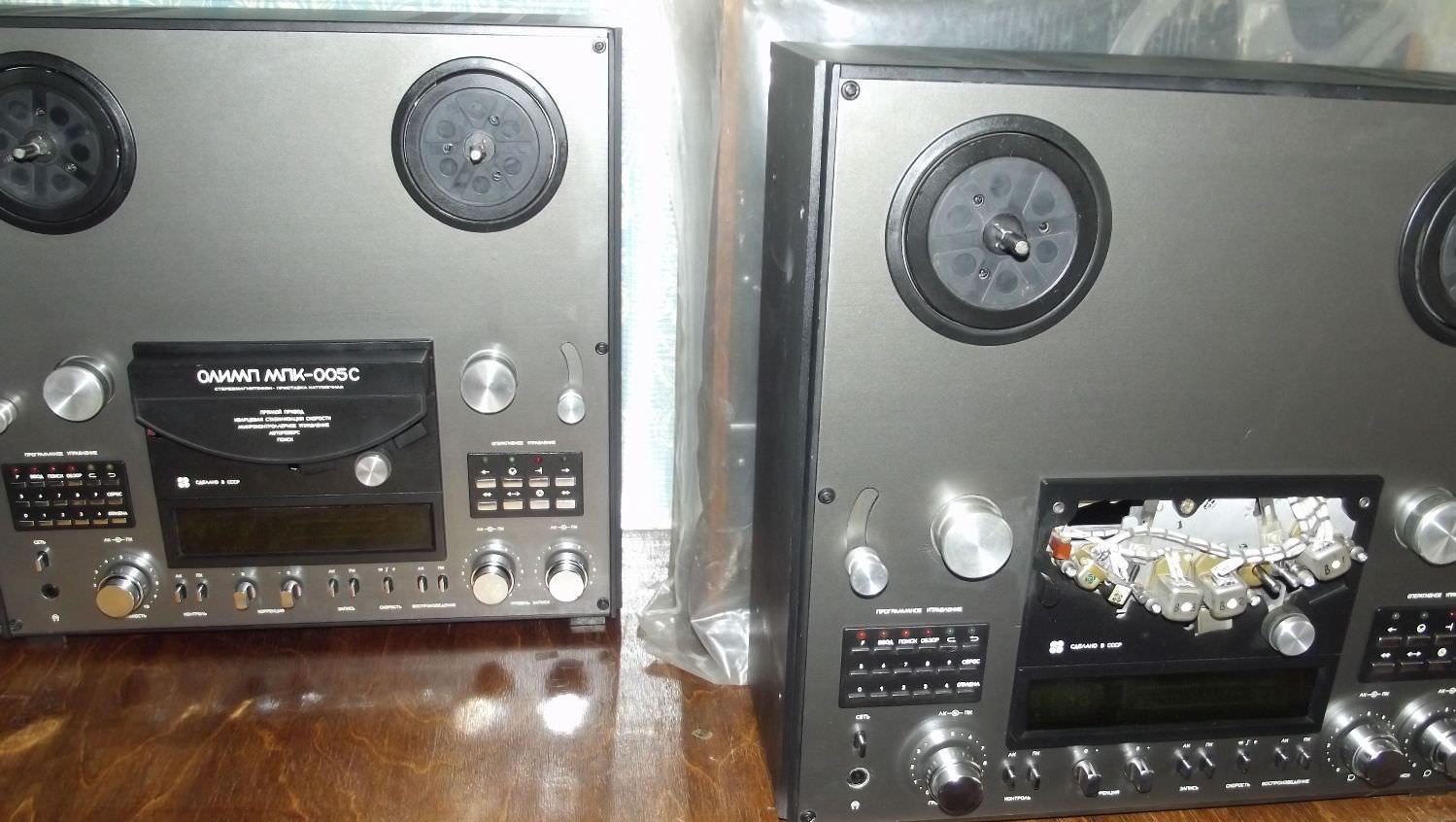

Магнитофон-приставка Олимп МПК-005С: характеристики и описание

Изготовитель: Кировское электромашиностроительное ПО им. Лепсе, выпуск с 1986 года. Это устройство относится к высшему классу аудиоаппаратуры, сопоставимой с легендарными Олимп-004-стерео.

Назначение: стационарный катушечный магнитофон-приставка высшего класса со сквозным трактом записи и воспроизведения предназначен для высококачественной записи монофонических и стереофонических сигналов на магнитную ленту (МЛ) от аппаратуры, имеющей входы и выходы по напряжению и току, а также для воспроизведения фонограммы, записанной на МЛ.

Основные технические характеристики

Для удобства восприятия основные параметры устройства сведены в таблицу:

Скорость протяжки ленты	19,05 см/с и 9,53 см/с
Рабочий диапазон частот	19,05 см/с: 20 – 25000 Гц 9,53 см/с: 20 – 18000 Гц
Коэффициент детонации	19,05 см/с: 0,08% 9,53 см/с: 0,15%
Коэффициент гармоник	19,05 см/с: 1,5% 9,53 см/с: 2,5%
Соотношение сигнал/шум	19,05 см/с: -66 дБ 9,53 см/с: -56 дБ
Потребляемая мощность	100 Вт
Габаритные размеры (ВхШхГ)	460х450х220 мм
Масса	20 кг

Конструкция и описание

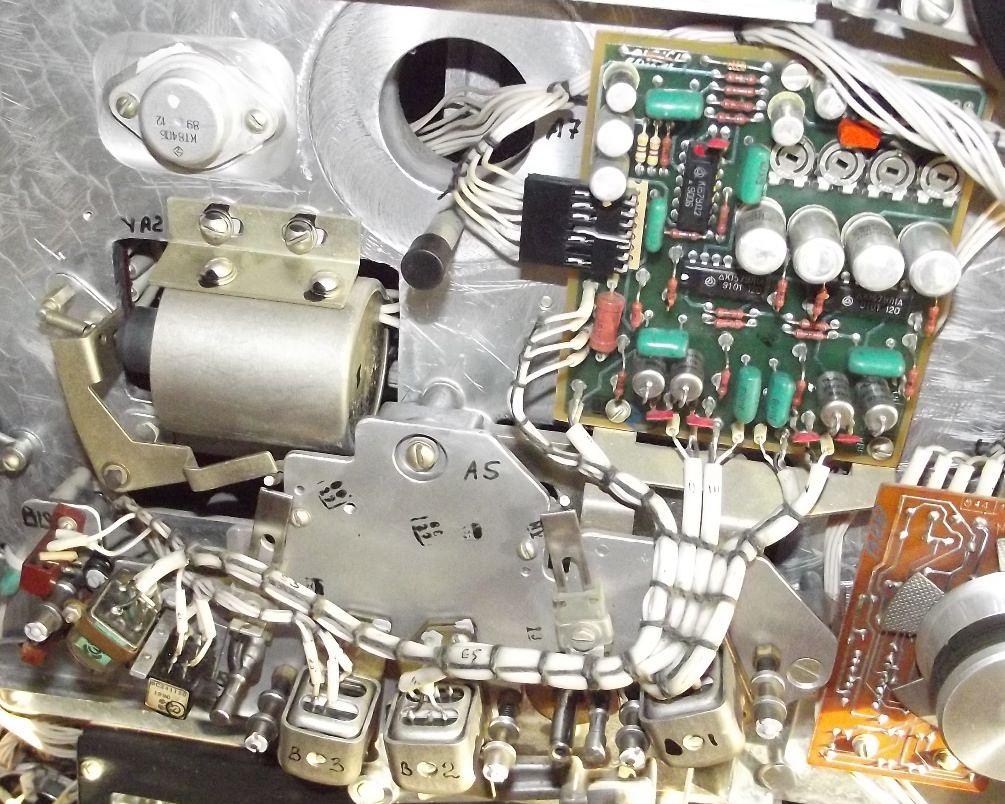

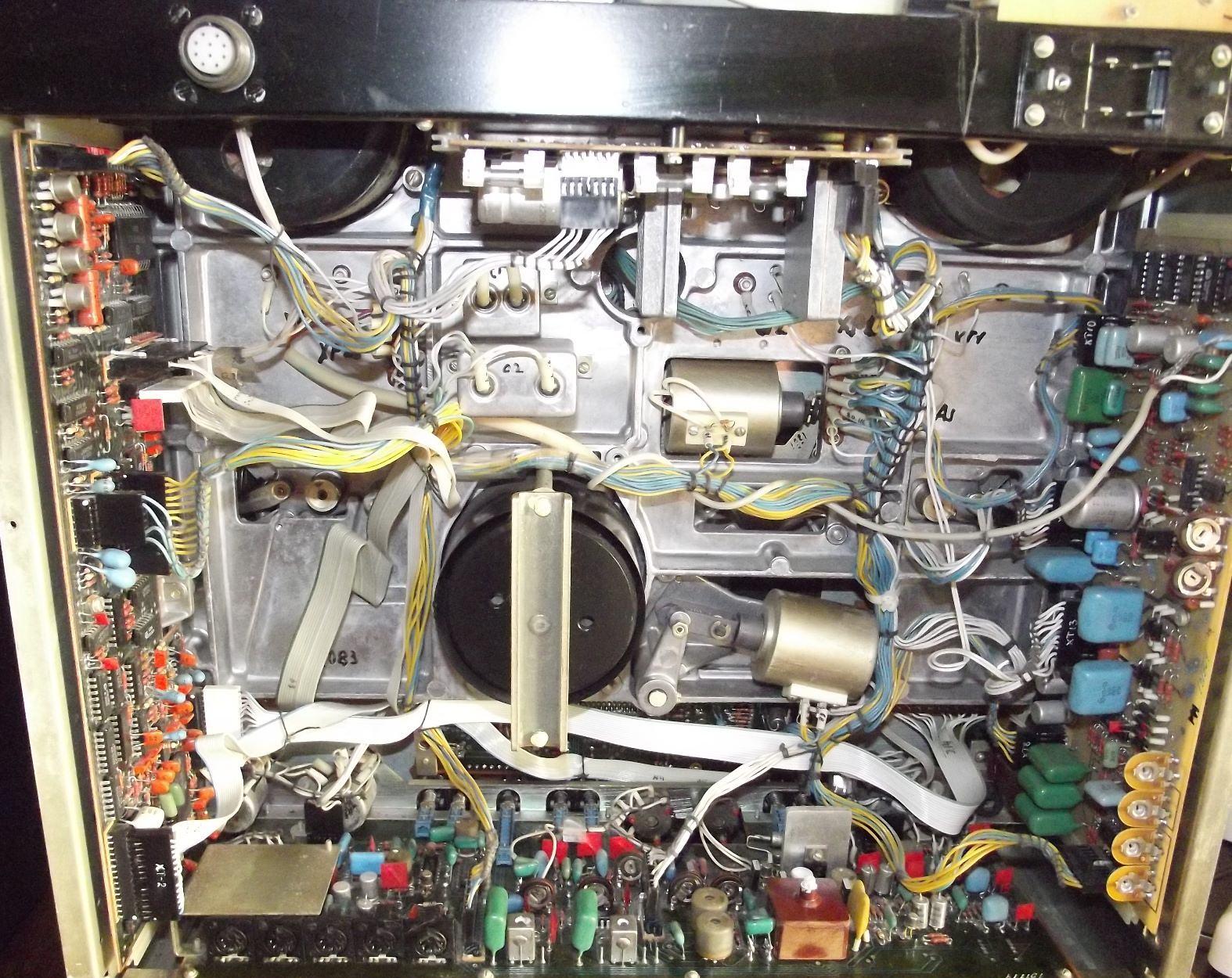

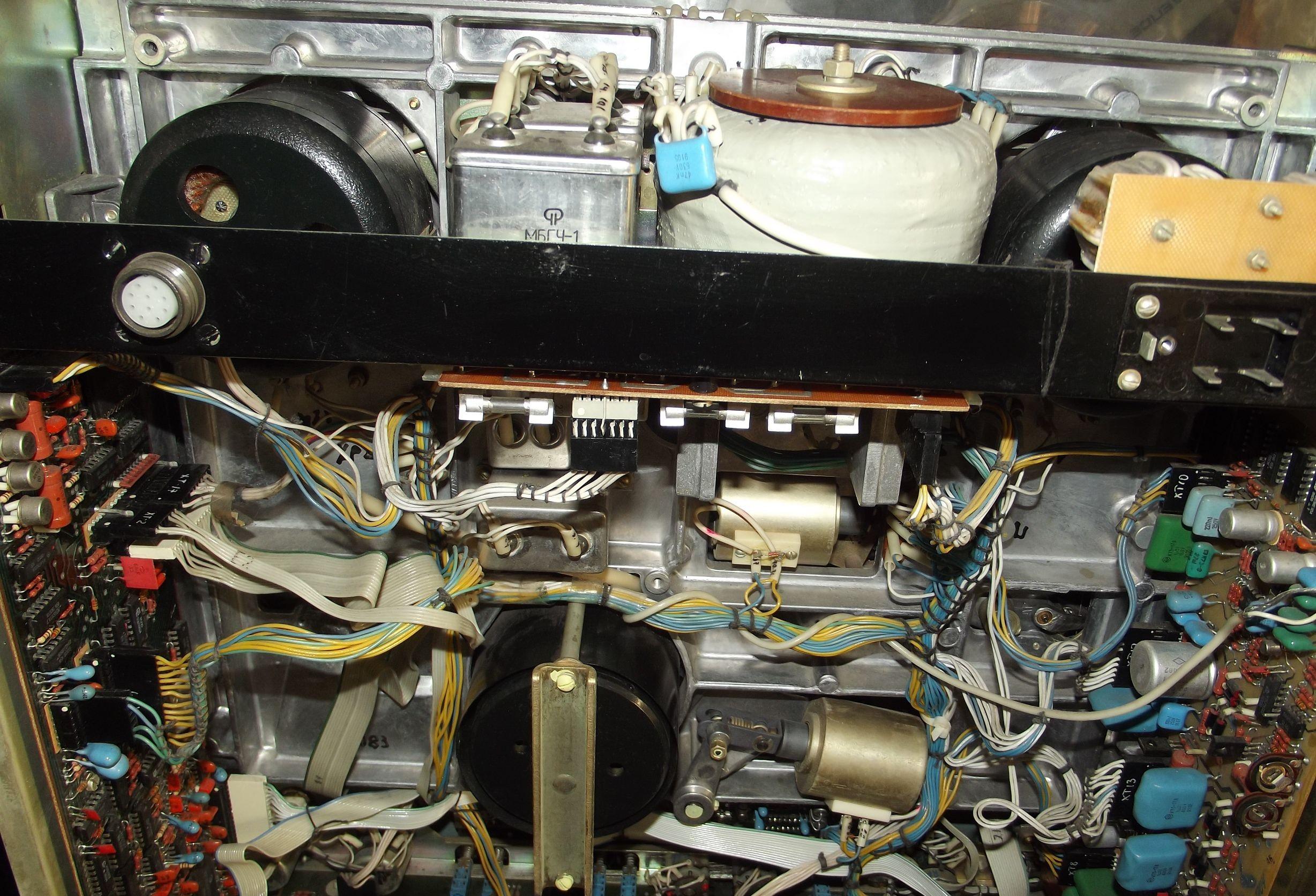

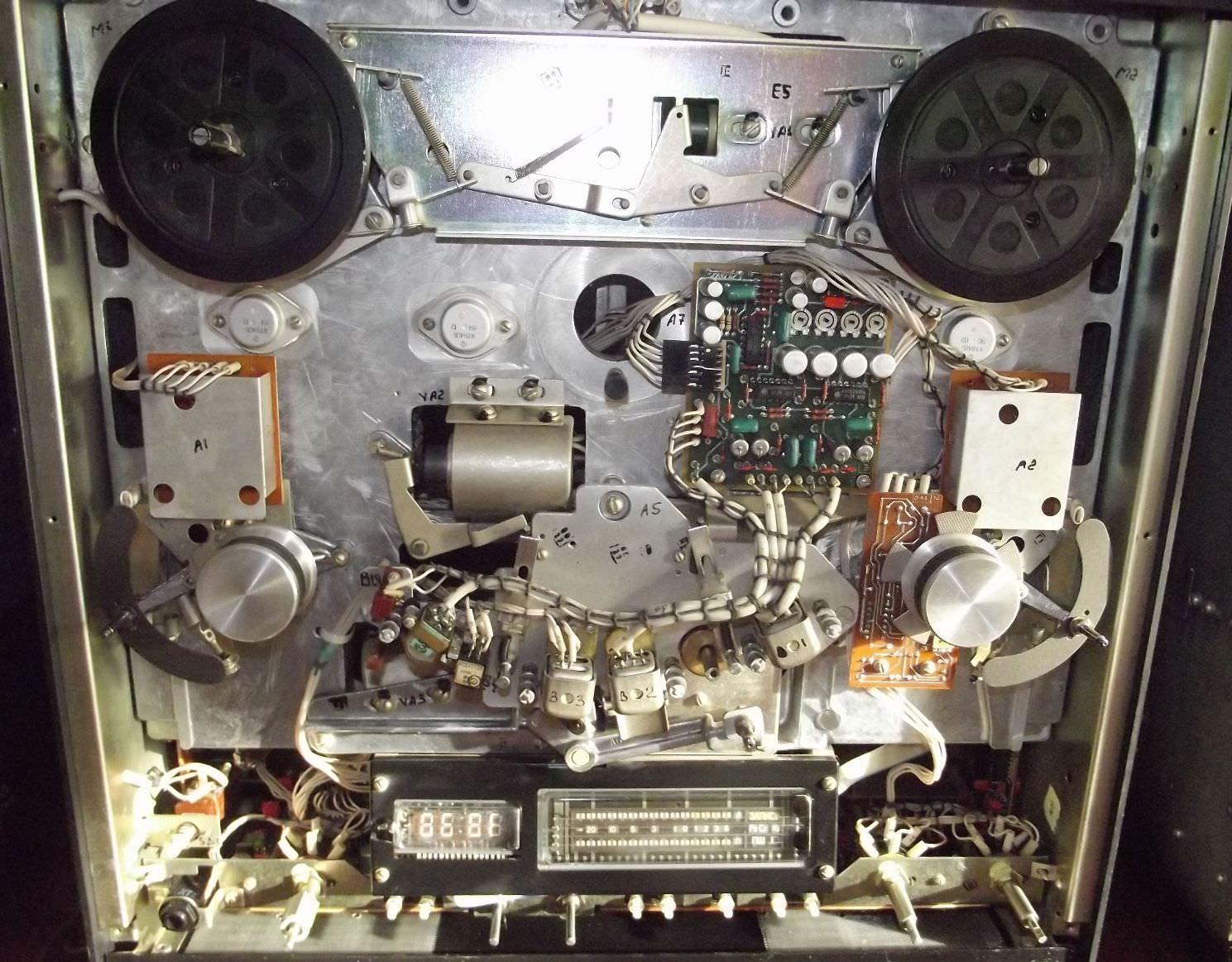

Магнитофон имеет блочно-модульную конструкцию и состоит из лентопротяжного механизма, блока записи-воспроизведения, блока управления, блока индикации, устройств оперативного и программного управления, а также деталей внешнего оформления. Рабочее положение магнитофона — вертикально. Это решение позволяет сэкономить место на аудио-стенде, что особенно актуально для современных интерьеров.

Конструкция обеспечивает высокое качество звучания, сопоставимое с другими топовыми моделями того времени, такими как ИДЕЛЬ 001-1 стерео.

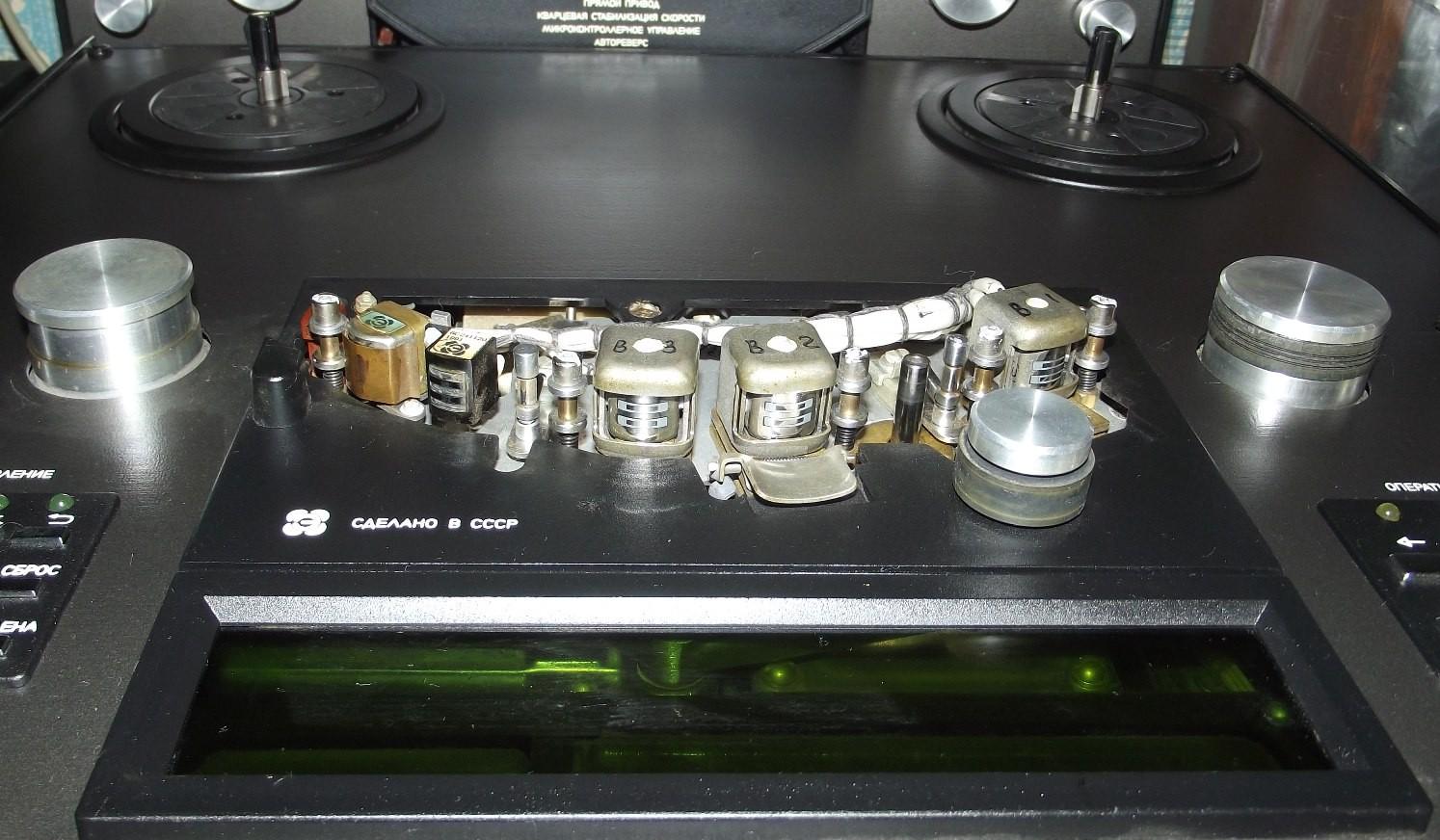

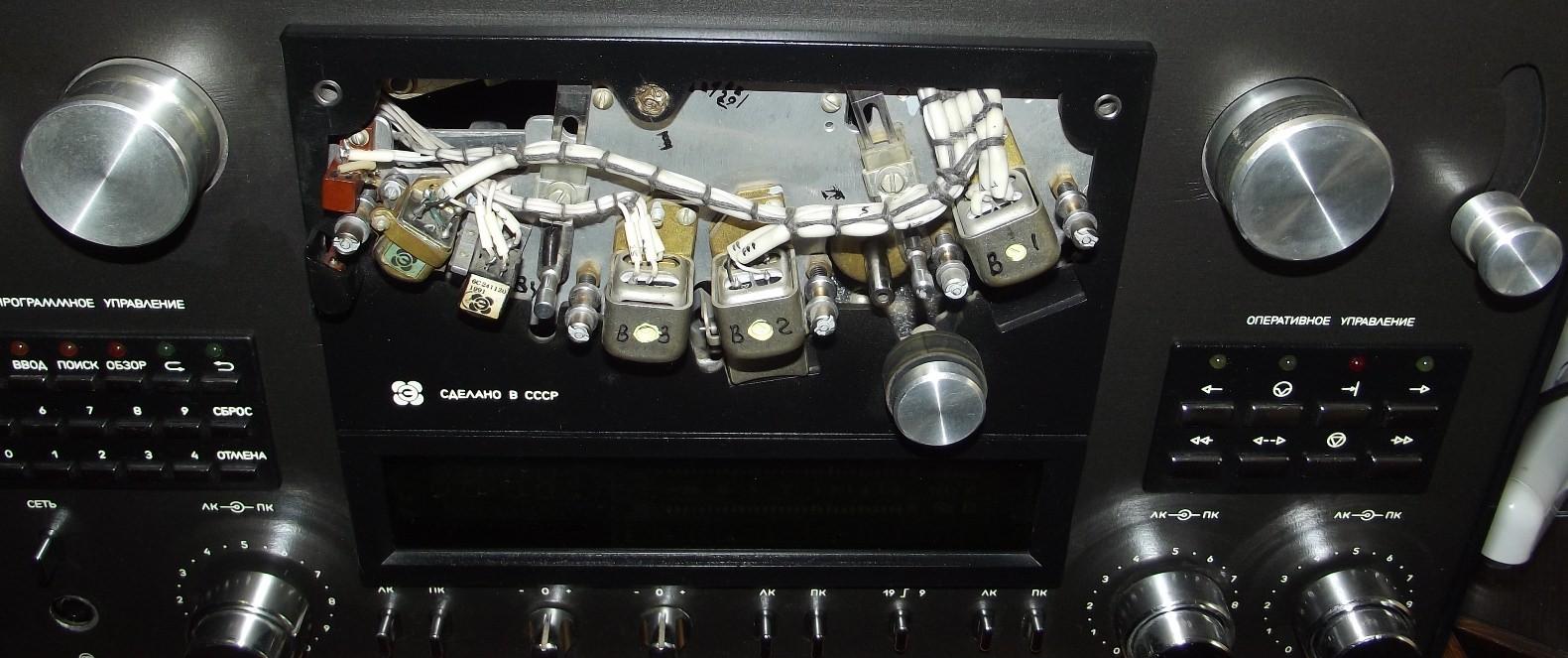

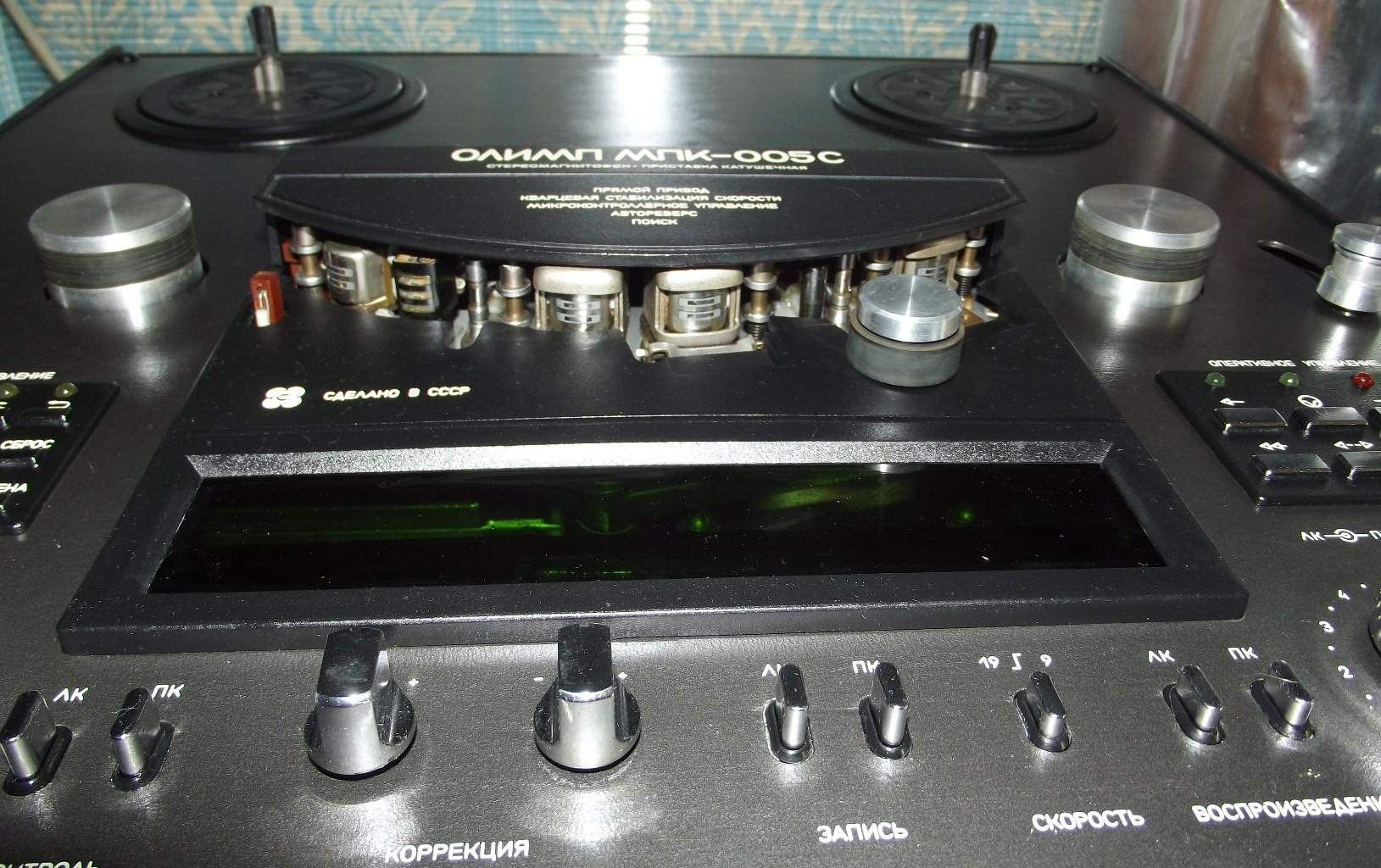

Лентопротяжный механизм

Лентопротяжный механизм отличается высокой стабильностью и надежностью:

Функциональные возможности

Прибор оснащен передовым для своего времени функционалом:

микроконтроллерное программное управление;

кварцевая система стабилизации скорости движения магнитной ленты;
автокоррекция АЧХ канала записи;
электронная коммутация по всем входам;
регулировка тока подмагничивания;

полный автореверс;
возможность поиска нужного фрагмента фонограммы по паузам (в режиме обзор и память);
включение магнитофона в заранее установленное время (режим таймер);

люминесцентная индикация уровня записи;
электронный счетчик ленты.

История модификаций

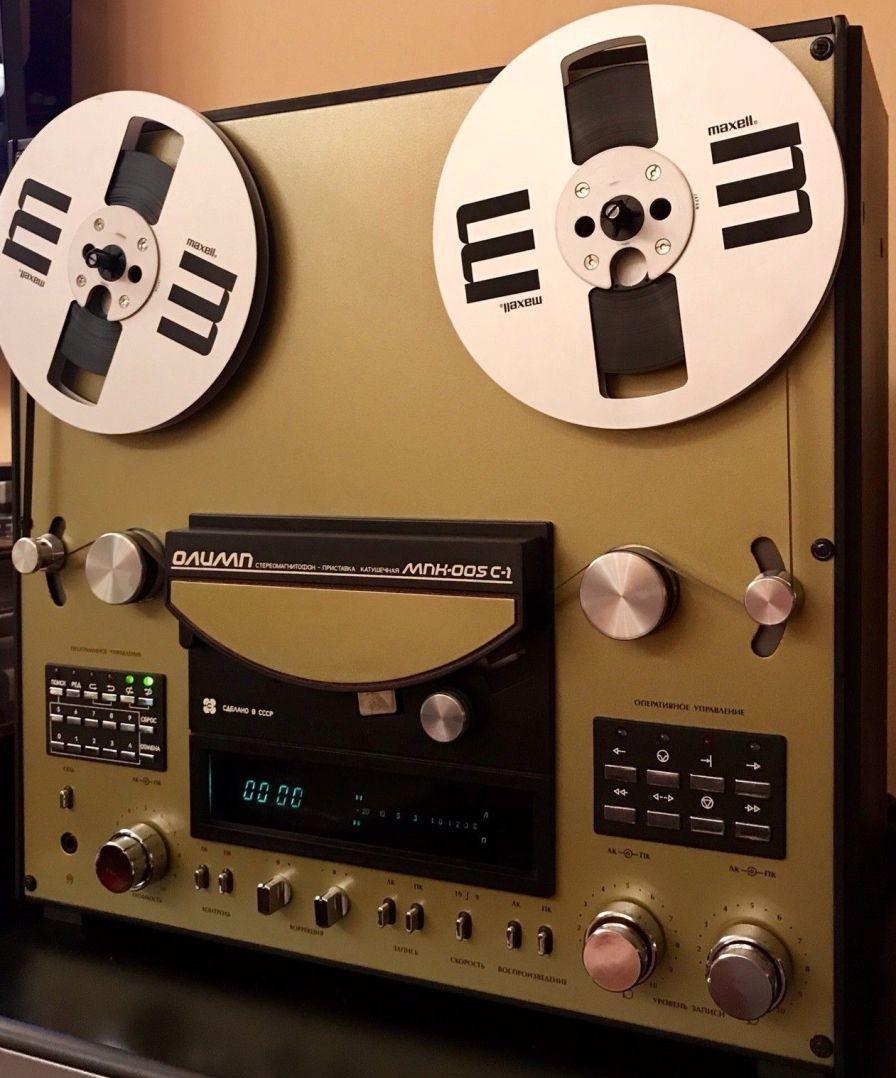

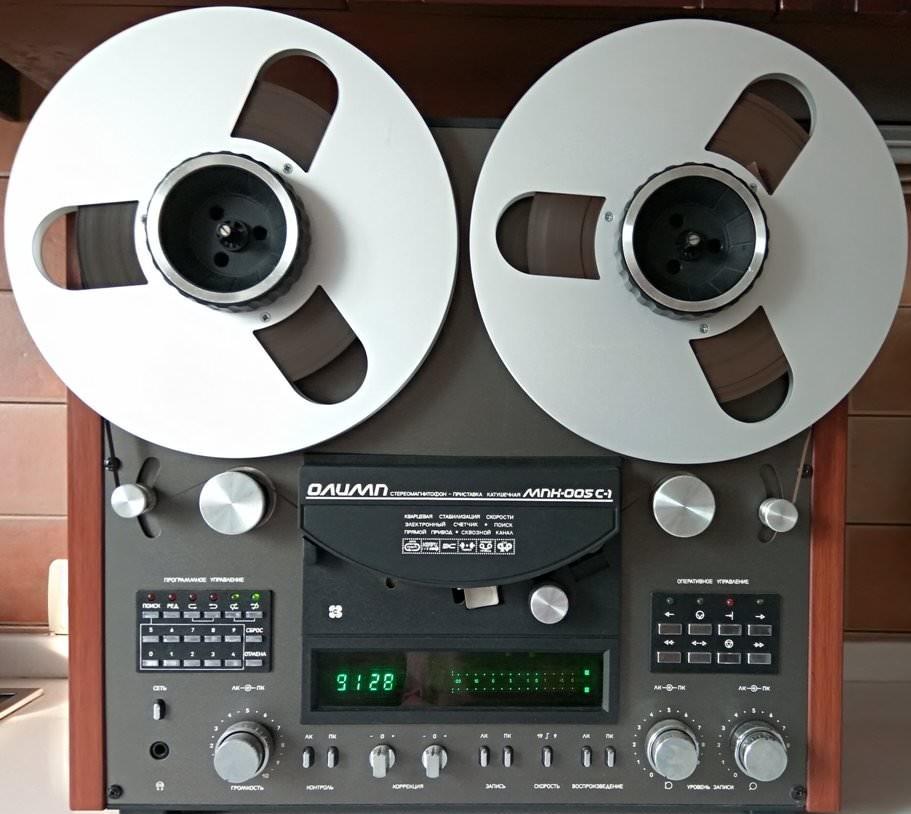

С 1987 года магнитофон именовался как “Олимп МПК-005С”. С осени 1990 года завод выпускал магнитофон-приставку “Олимп МПК-005С-1”, в котором были устранены недостатки предыдущих моделей. Для МП выпускалась система дистанционного управления “Олимп ДУ-005”, первоначальное наименование “Олимп-5”.

Руководство и схемы на диске

Фото прислал: Олег Алатов
