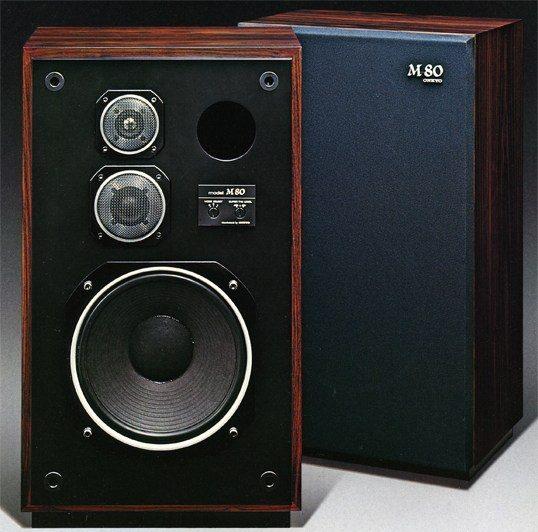

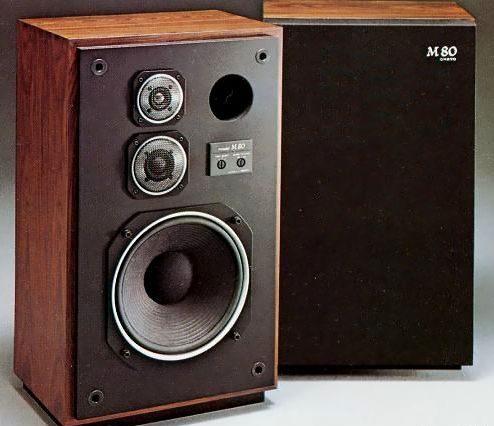

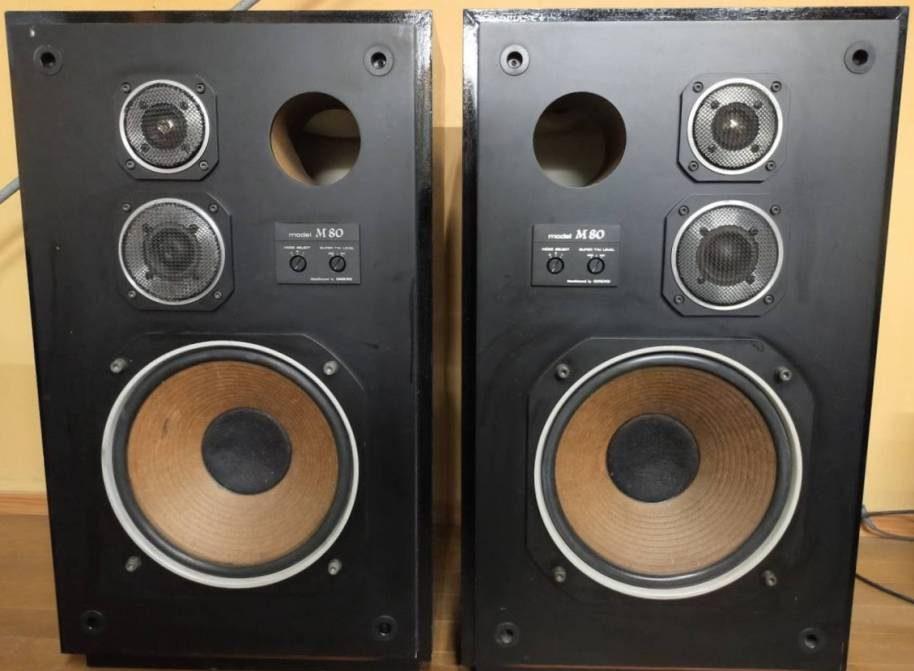

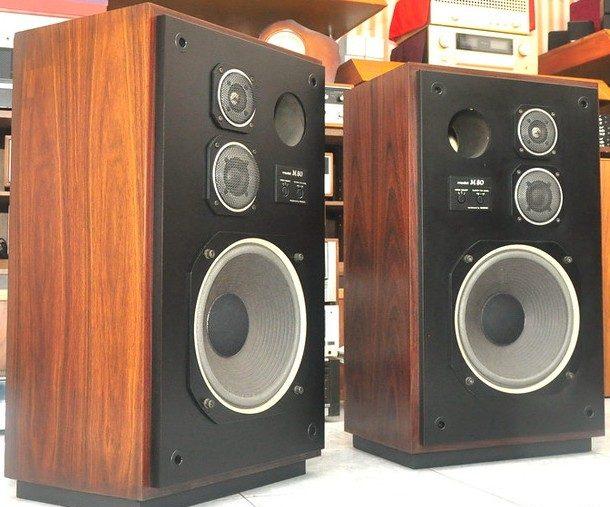

В 1977 году японский производитель потребительской электроники Onkyo из г. Осака, специализирующийся на выпуске и продаже аудиотехники начинает производство флагманской 3-х полосной акустической системы из серии “M” – Onkyo M-80. Это напольная АС, которая предназначенная для более реалистичного воспроизведения оркестров и ансамблей.
Характеристики Onkyo M-80:
Полоса воспроизводимых частот: 25 – 30000 Гц
Чувствительность: 95 дБ/Вт/м
Максимальный уровень выходного звукового давления: 115 дБ/м
Максимальная мощность: 100 Вт
Сопротивление: 6 Ом
Громкоговорители:
НЧ: 310 мм, конусный W3503C
ВЧ: 50 мм, купольный TW519A
супер ВЧ: 35 мм, купольный TW406B
Частота раздела кроссовера: 1500 Гц
Внешние размеры (ВхШхГ): 805х470х380 мм
Вес одной АС: 34 кг
Описание Onkyo M-80

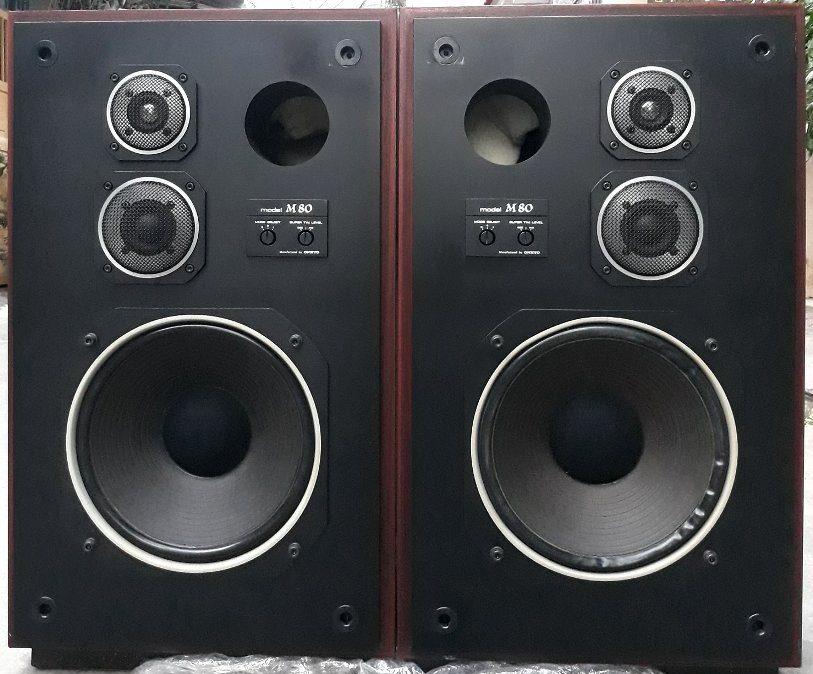

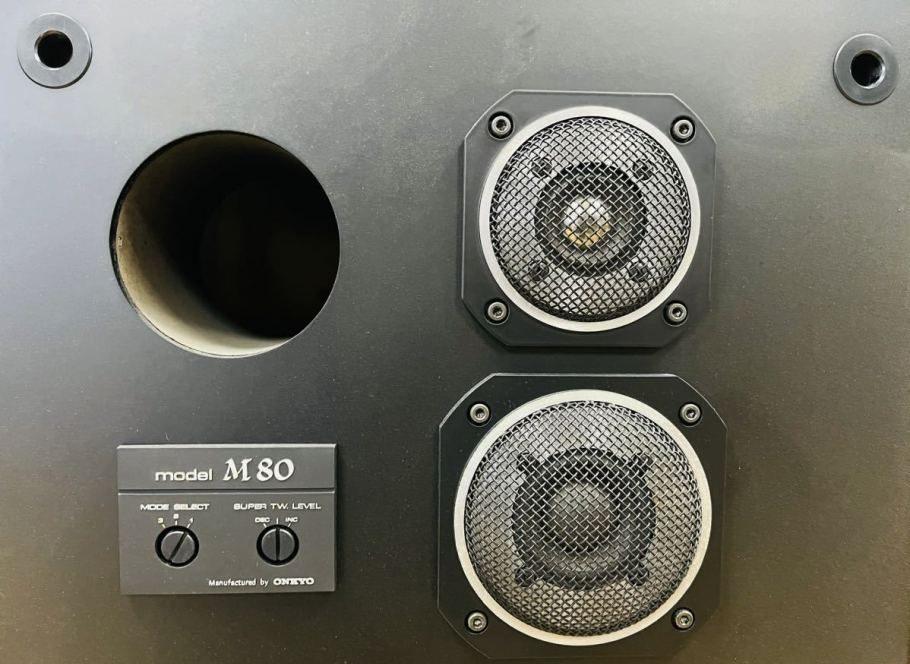

Корпус объемом 90 литров изготовлен из ДСП толщиной 20 мм. Внешней фанерован шпоном палисандра. ВЧ динамики расположена на лицевой панели в верхней части, сбоку от них – выход трубы фазоинвертора и регуляторы. Регуляторы представляют собой 3-х ступенчатый селектор режимов и регулятор уровня для супертвитера. Для выбора режима воспроизведения, наиболее соответствующего источнику программы и звуковым предпочтениям, предусмотрен трехступенчатый селектор режимов. Трехуровневый регулятор уровня супертвитера, позволяет регулировать уровень сверхвысоких частот.
Громкоговорители:

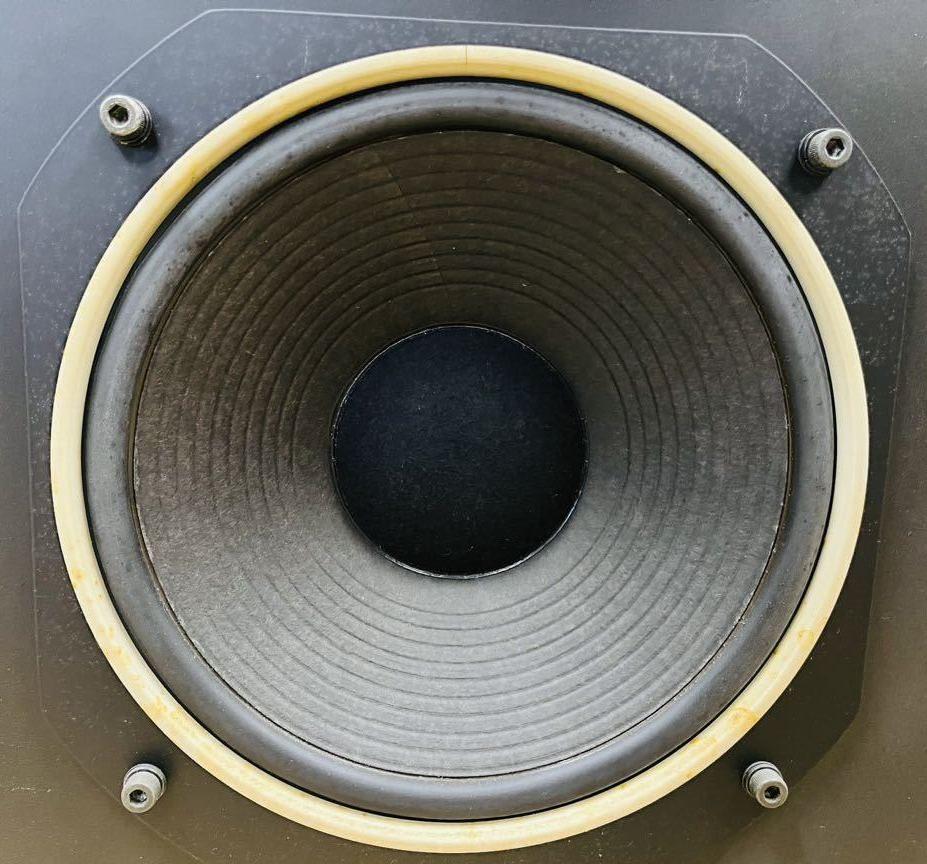

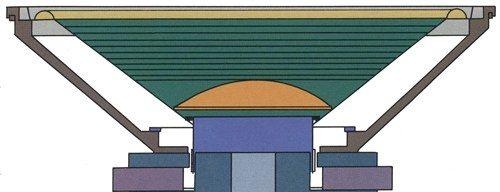

Низкочастотный диапазон обеспечивается НЧ динамиком W-3503C диаметром 310 мм. Диффузор многогофрированный, листовой, устойчив к большим входным сигналам. Усиливающее кольцо из цинкового сплава в месте соединения диффузора и звуковой катушки повышает механическую прочность в отношении больших нагрузок и подавляет колоколообразные колебания бумаги самого диффузора, что приводит к более чистому звучанию в области средних и низких частот. Магнит кольцевой ферритовый размером 180х95х15 мм с магнитным потоком 230000 максвелл в воздушном зазоре. Звуковая катушка диаметром 78 мм. Подвес резиновый, устойчив к старению и обладает хорошей линейностью смещения. Центрирующая шайба изготовлена из слоев термостойкой смолы. Рама алюминиевая, изготовлена методом литья под давлением.

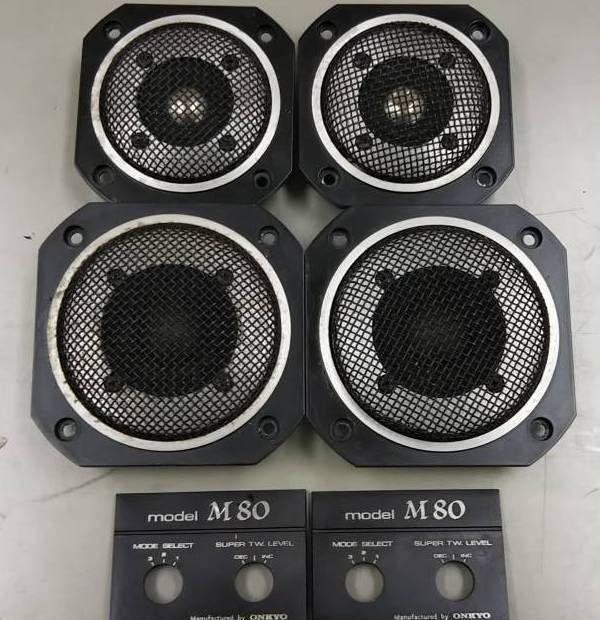

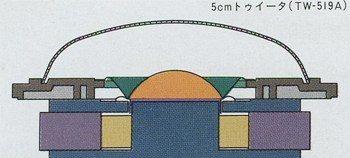

Высокочастотный диапазон оснащен купольным твитером TW-519A диаметром 50 мм. В качестве мембраны используется сэндвич-структуры из углеволоконного материала, зажатого между полимерной пленкой, отформованного термическим способом. Она приводится в движение магнитной цепью с ферритовым кольцевым магнитом размером 110x60x15 мм.
Для воспроизведения сверхвысоких частот установлен композитный супертвитер TW-406B диаметром 35 мм. В мембране используется композитная структура, сочетающая титановую мембрану и карбоновый диффузор.

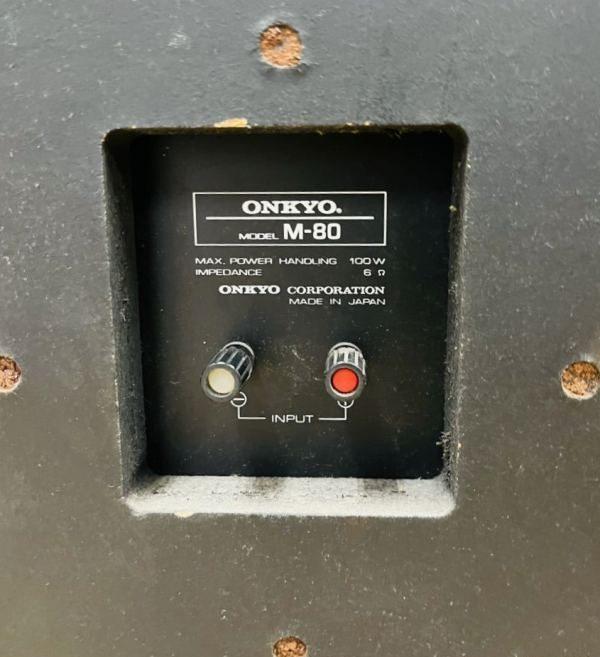

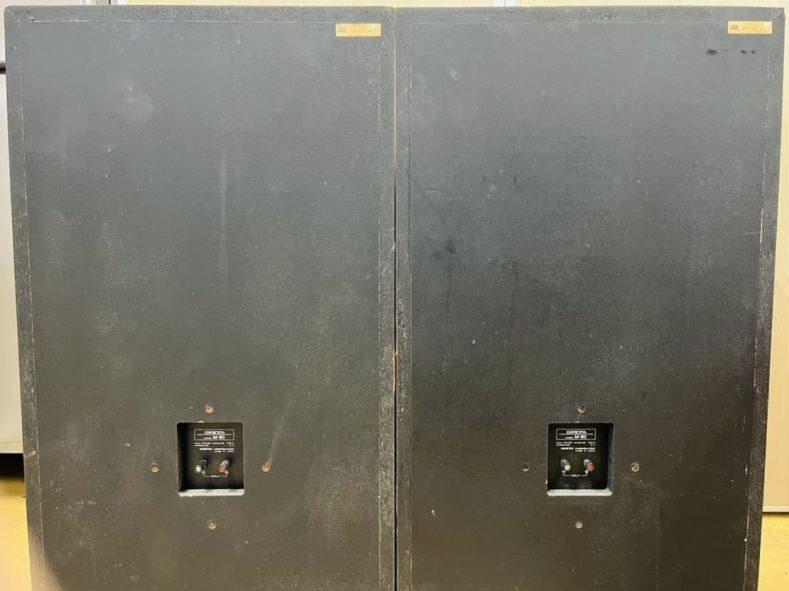

Клеммная колодка на задней стенке. На ней же и крепится разделительный фильтр.

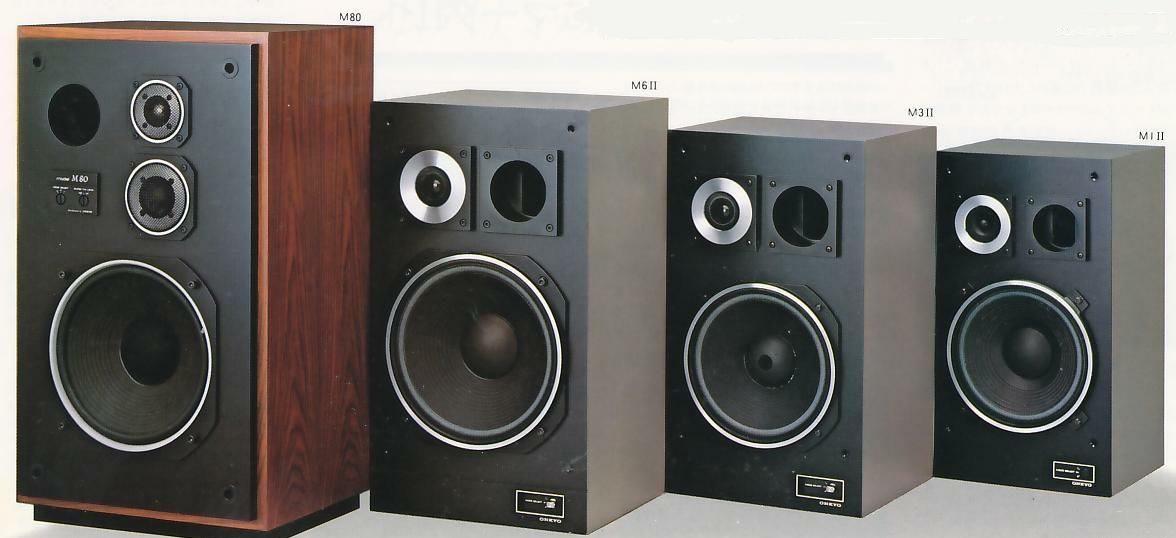

Линейка моделей серии “M”:
