Год выпуска – 1978. Большая 4-х полосная напольная акустическая система с рупорным блоком для СЧ/ВЧ и фазоинвертором в низкочастотном блоке.
Характеристики Scepter 500:
Полоса воспроизводимых частот: 25 – 35000 Гц
Чувствительность: 96 дБ/Вт/м
Максимальный уровень звукового давления: 117 дБ/м
Максимальная мощность: 120 Вт
Сопротивление: 8 Ом
Установленные громкоговорители:

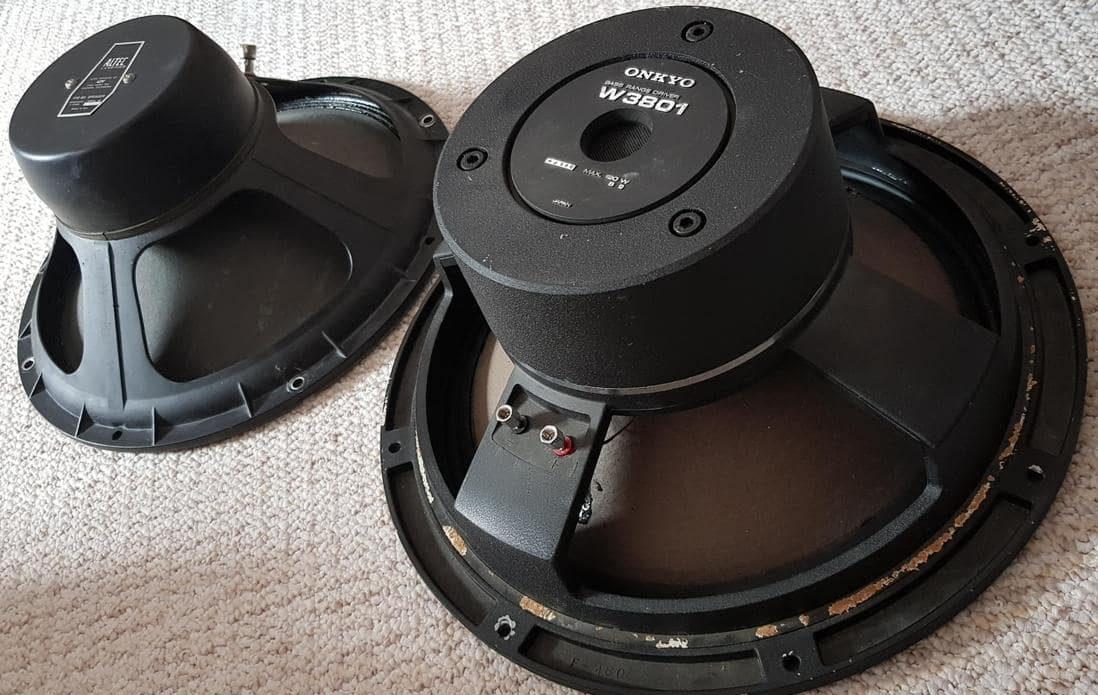

НЧ: 380 см, W3801

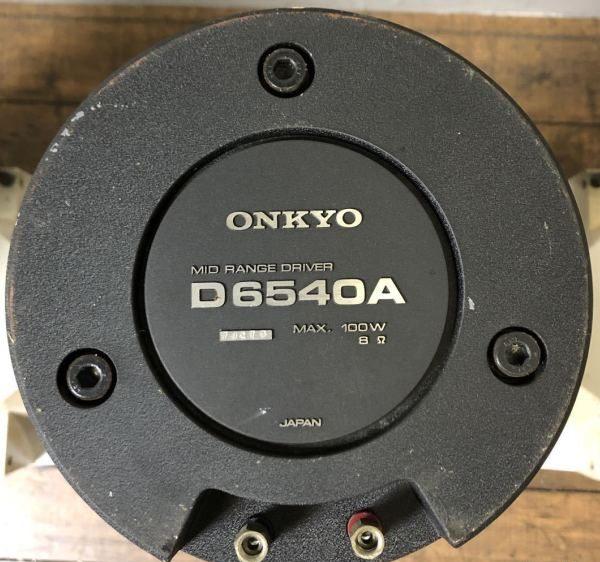

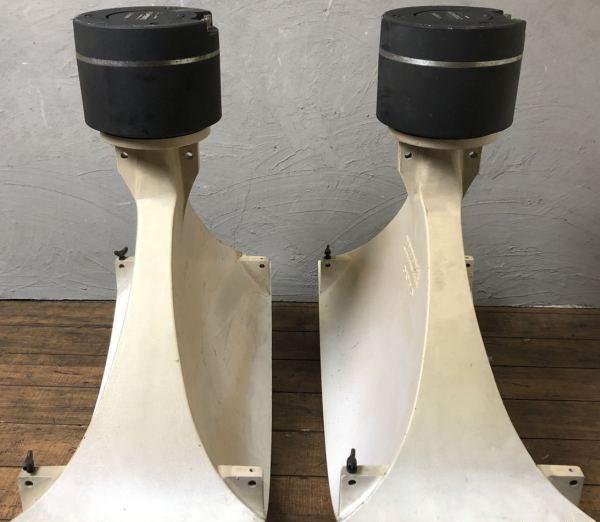

СЧ: рупор секционного типа, D6540A + H4003S
ВЧ: рупор катеноидального типа с акустической линзой, D3520A + H2014P + AL80

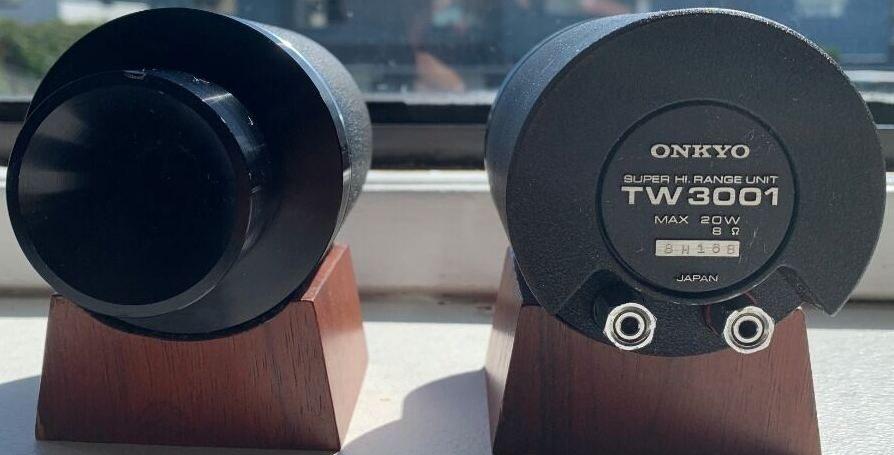

суперВЧ: рупорного типа, TW3001
Частоты раздела кроссовера: 800 Гц и 5000 Гц
Габаритные размеры (ВхШхГ): 1296х650×624 мм
Масса: 97 кг
Описание Scepter 500

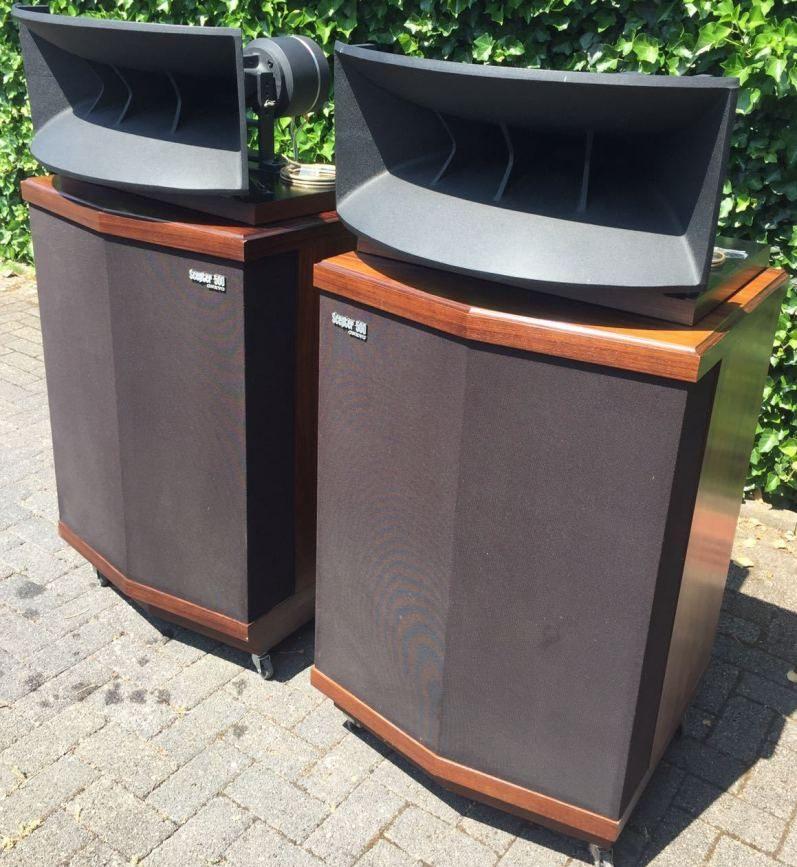

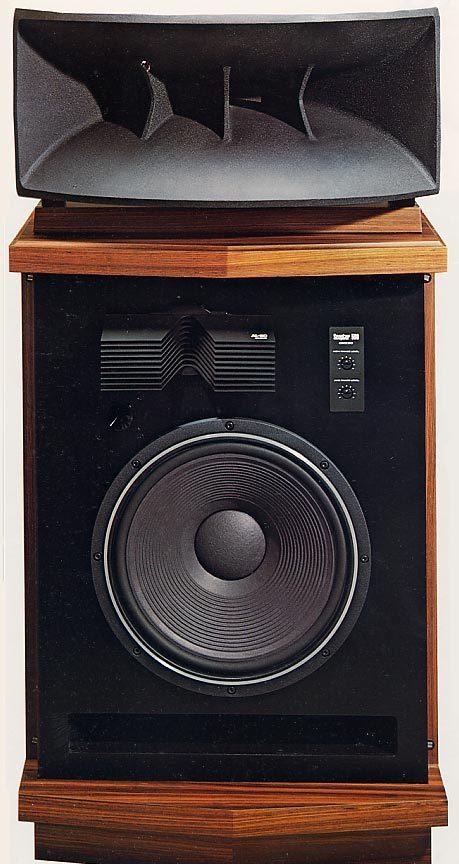

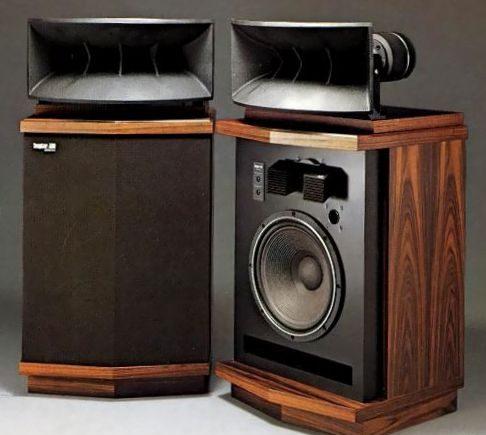

Объем корпуса – 200 л. Возможна регулировка уровня для высоких и супер высоких частот. В нижнем блоке установлен НЧ динамик, ВЧ динамик (с линзой) и между ними – супер ВЧ. Под НЧ динамиком находится выход щелевого фазоинвертора. Лицевая панель блока закрывается деревянной рамой с тканью. СЧ динамик с рупором установлен на верхней панели корпуса.
Для воспроизведения низкочастотного диапазона используется диффузор диаметром 38 см. Каркас катушки из полиимида с прорезями из медной фольги. Магнит ферритовый 180х95×20 мм с плотностью потока 11000 гаусс.
Для средних и высоких частот в каждом из них используются рупоры. Мембраны изготовлены из сверхтвердого дюралюминия для СЧ и титановой диафрагмы для ВЧ динамика. В рупорной секции используется секторный рупор (угол горизонтальной диффузии 90°) для СЧ и катеноидальный рупор с акустической линзой (угол горизонтальной диффузии 120°) для ВЧ.
Для сверхвысокочастотного диапазона используется рупорный супертвитер.
