Магнитофон Орбита-205 стерео: полный обзор и технические характеристики

Изготовитель: завод «Пирометр», г. Ленинград, выпуск с 1980 года. Этот профессиональный магнитофон стал классикой советского аудио, сочетая надежность и высокое качество звучания. Для тех, кто ищет альтернативы, стоит также обратить внимание на Орбита МПК-107С, который предлагает схожие возможности в другом форм-факторе.

Назначение и применение

Устройство предназначено для моно- и стереофонической записи, а также последующего воспроизведения фонограмм с ферромагнитной ленты шириной 6,3 мм типов А4407 – 6Б и А4409 – 6Б. Аппарат широко использовался на радио, в студиях и архивах благодаря своей неприхотливости и качеству сборки.

Технические характеристики магнитофона

Магнитофон обладает следующими ключевыми характеристиками:

Диапазон воспроизводимых частот на скорости:

19,05 см/с: 40 – 18000 Гц

9,53 см/с: 63 – 12500 Гц

Скорость протяжки ленты: 9,53 см/с и 19,05 см/с

Выходная мощность встроенного усилителя: 5 Вт на канал

Количество дорожек для записи/воспроизведения: 4

Отношение сигнал/шум: 44 дБ

Коэффициент нелинейных искажений (КНИ): 3,5%

Коэффициент детонации на скорости:

19,05 см/с: 0,15%

9,53 см/с: 0,3%

Габаритные размеры (ВхШхГ): 350х530х175 мм

Масса: 15 кг

Устройство и органы управления

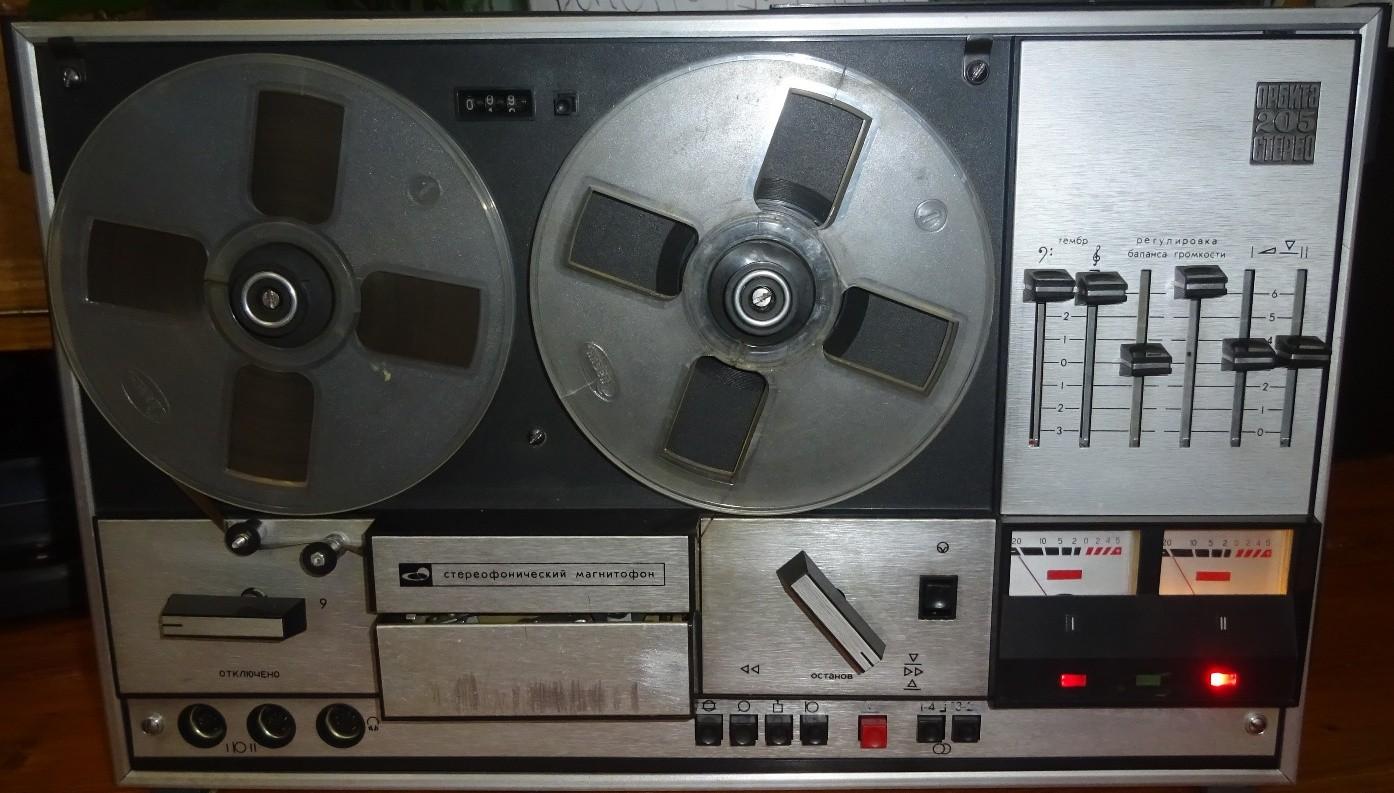

Описание функциональных узлов показывает высокий уровень инженерной мысли того времени. Магнитофон оснащён:

Регуляторами уровня записи (раздельные по каналам), тембра (по низким и высоким частотам отдельно), громкости и баланса. Эти переменные сопротивления ползункового типа часто загрязняются, ввиду чего при регулировке уровня записи или громкости слышится характерный треск. Для сравнения, в более ранних моделях, таких как МАЯК-233 стерео, использовались другие типы регуляторов.

Стрелочными индикаторами, выполняющими две функции – в режиме «запись» по индикаторам можно контролировать уровень сигнала, в режиме «воспроизведение» индикаторы позволяют следить за громкостью фонограммы, тем самым, не допуская перегрузки усилителя звука.
Селектором входов, позволяющим выбрать нужный источник сигнала для записи.
Переключателем дорожек (1-4; 3-2 или две дорожки одновременно в режиме стерео).

Трёхдекадным счётчиком расхода ленты с возможностью обнуления его показаний.

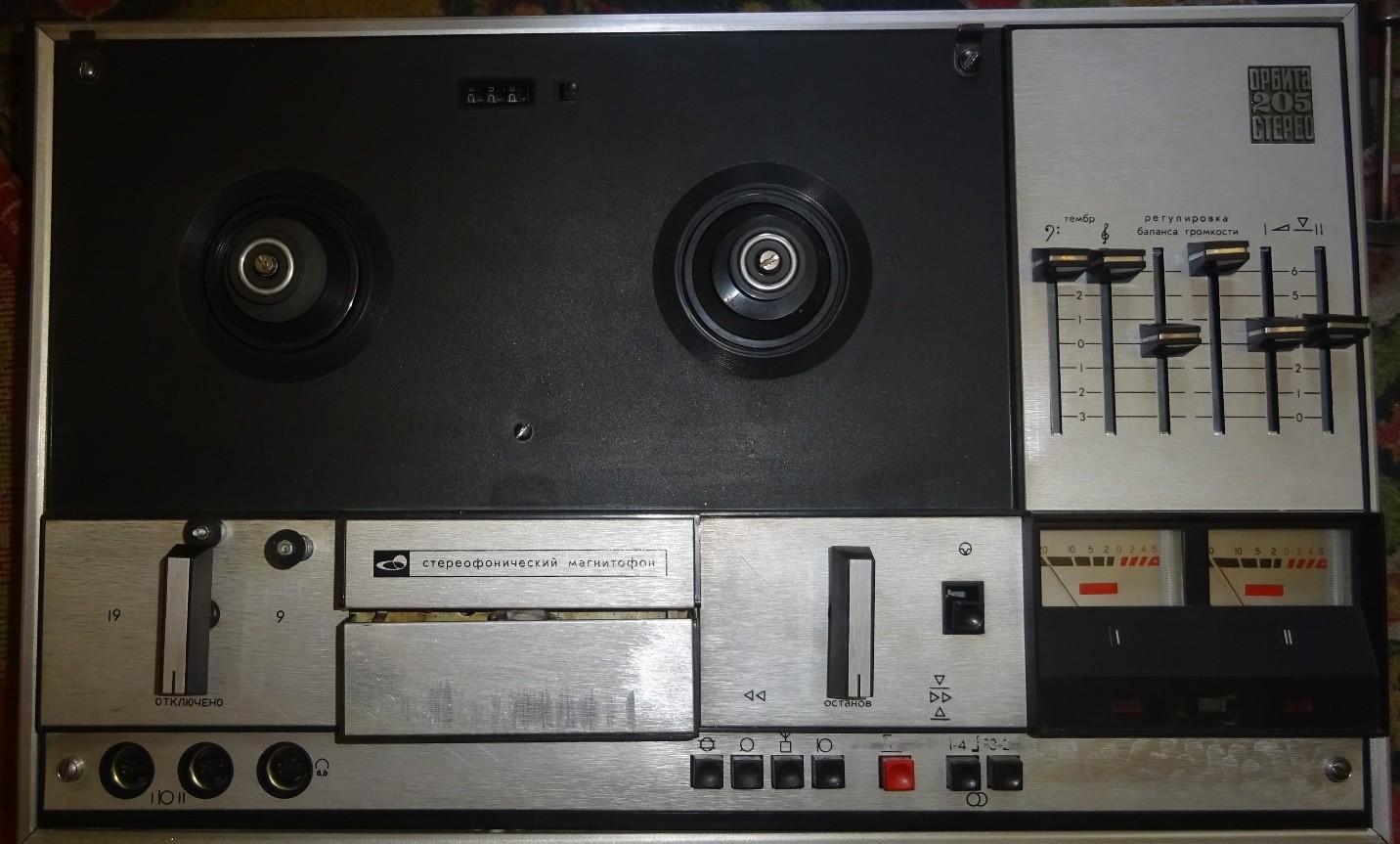

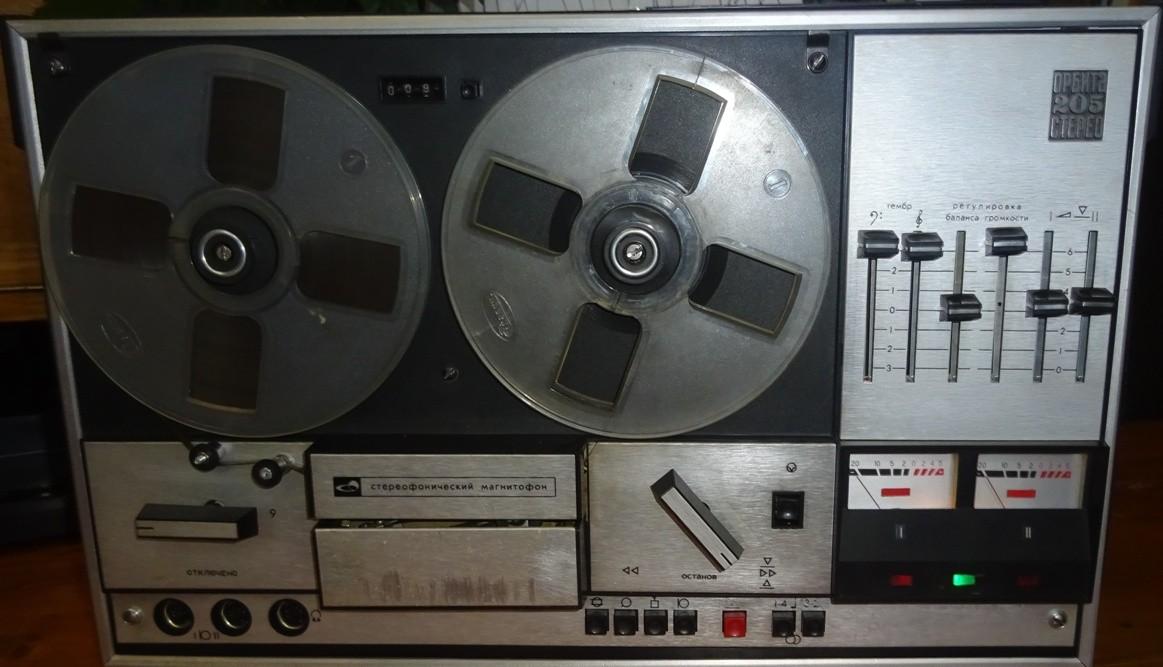

Все вышеперечисленные компоненты и органы управления магнитофоном располагаются на его передней панели. Спереди также имеют место быть гнёзда для подключения стереофонического микрофона и головных телефонов, ручки управления ЛПМ – переключатель скорости движения ленты, перемотка в обе стороны, воспроизведение, запись, режим пауза, позволяющий отрегулировать уровень записи заранее при остановленной ленте.

Задняя панель и подключение

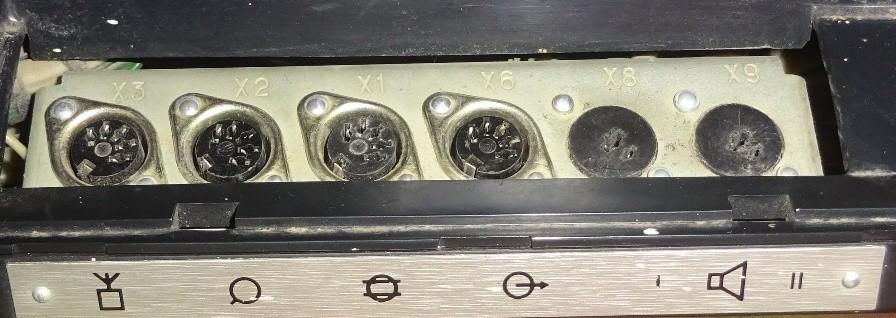

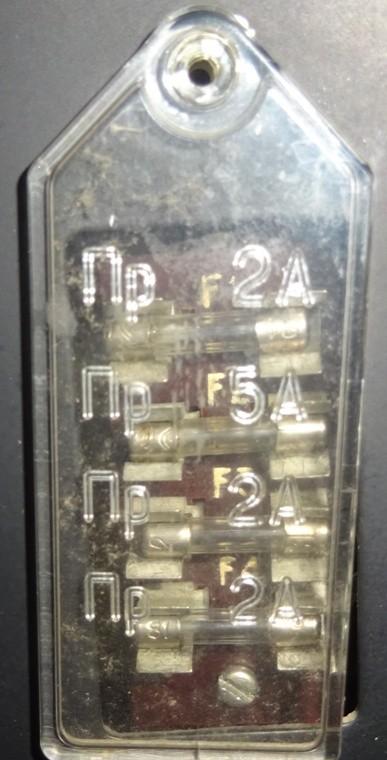

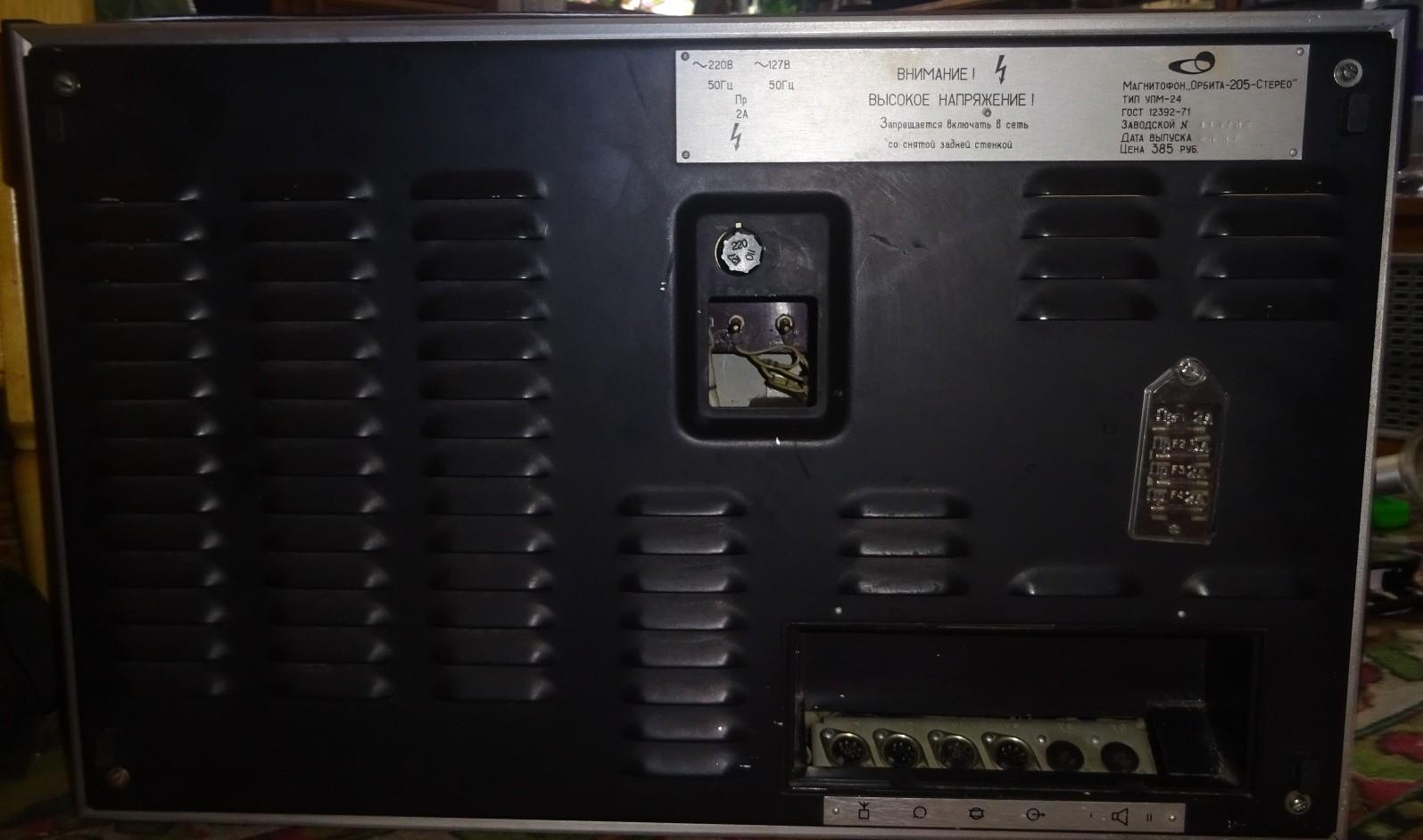

На задней стенке МФ располагаются гнёзда для подключения источников сигнала – проигрывателя пластинок, радиоприёмника, другого магнитофона; акустических систем; разъём линейного выхода; гнездо для сетевого шнура, предохранитель. Подключение акустических систем позволяет использовать магнитофон как усилитель мощности.

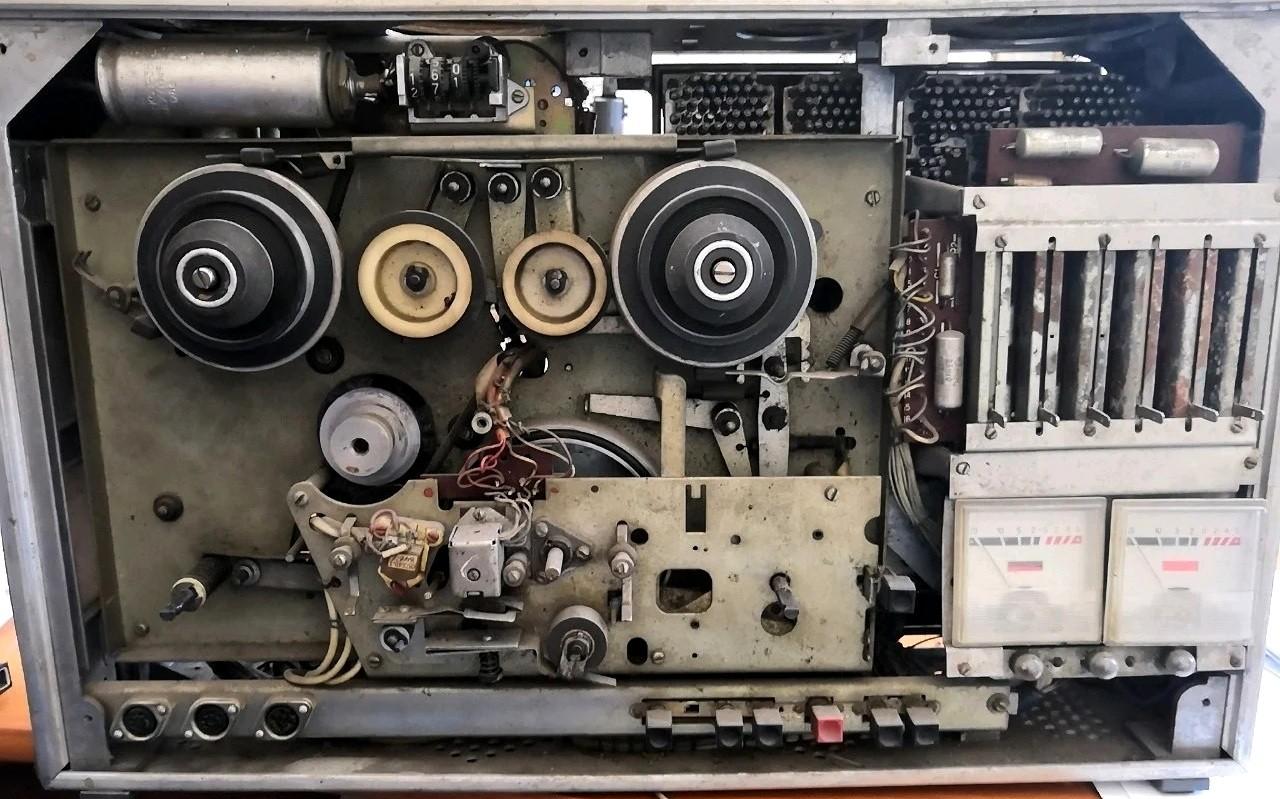

Механизм протяжки ленты (ЛПМ)

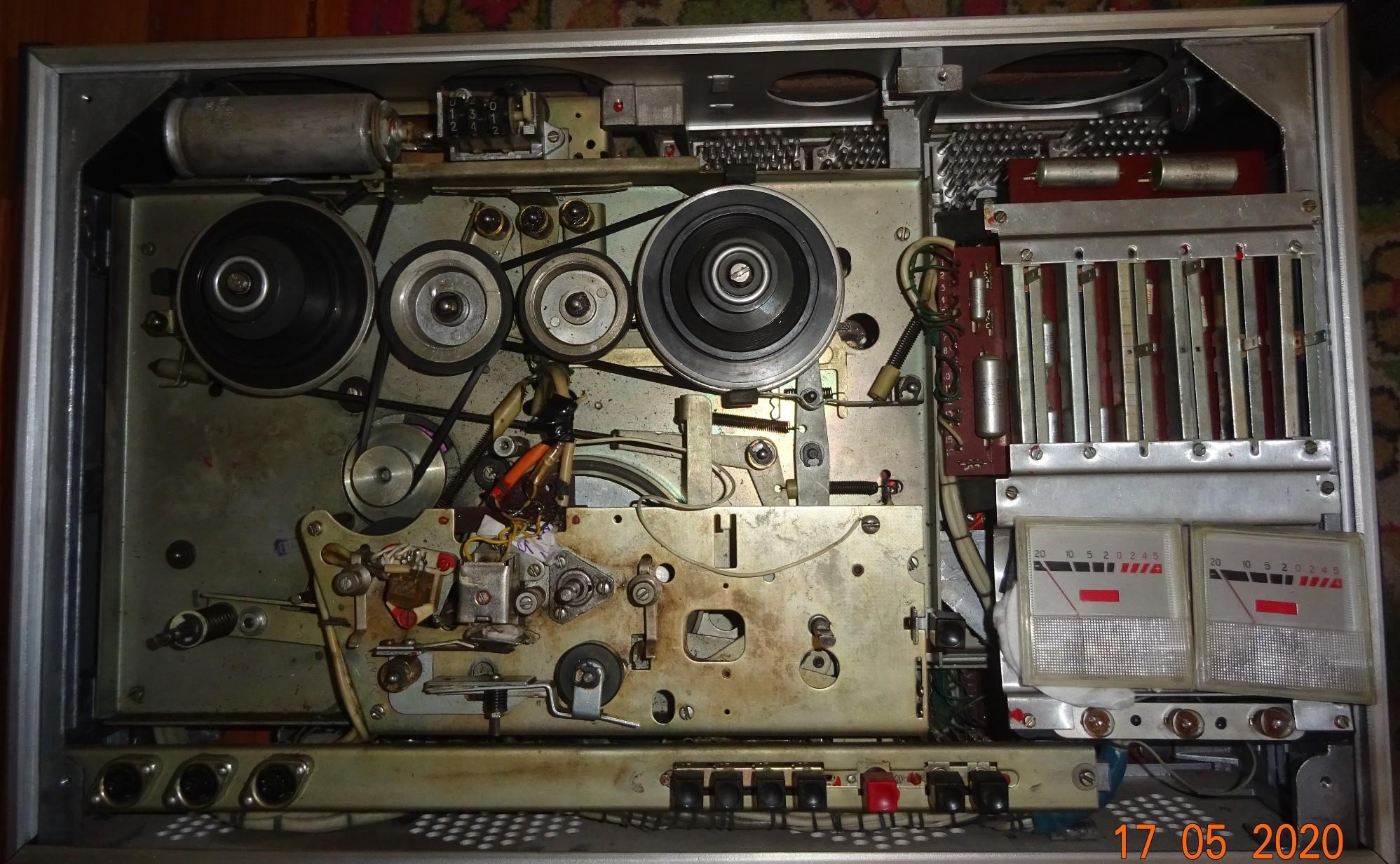

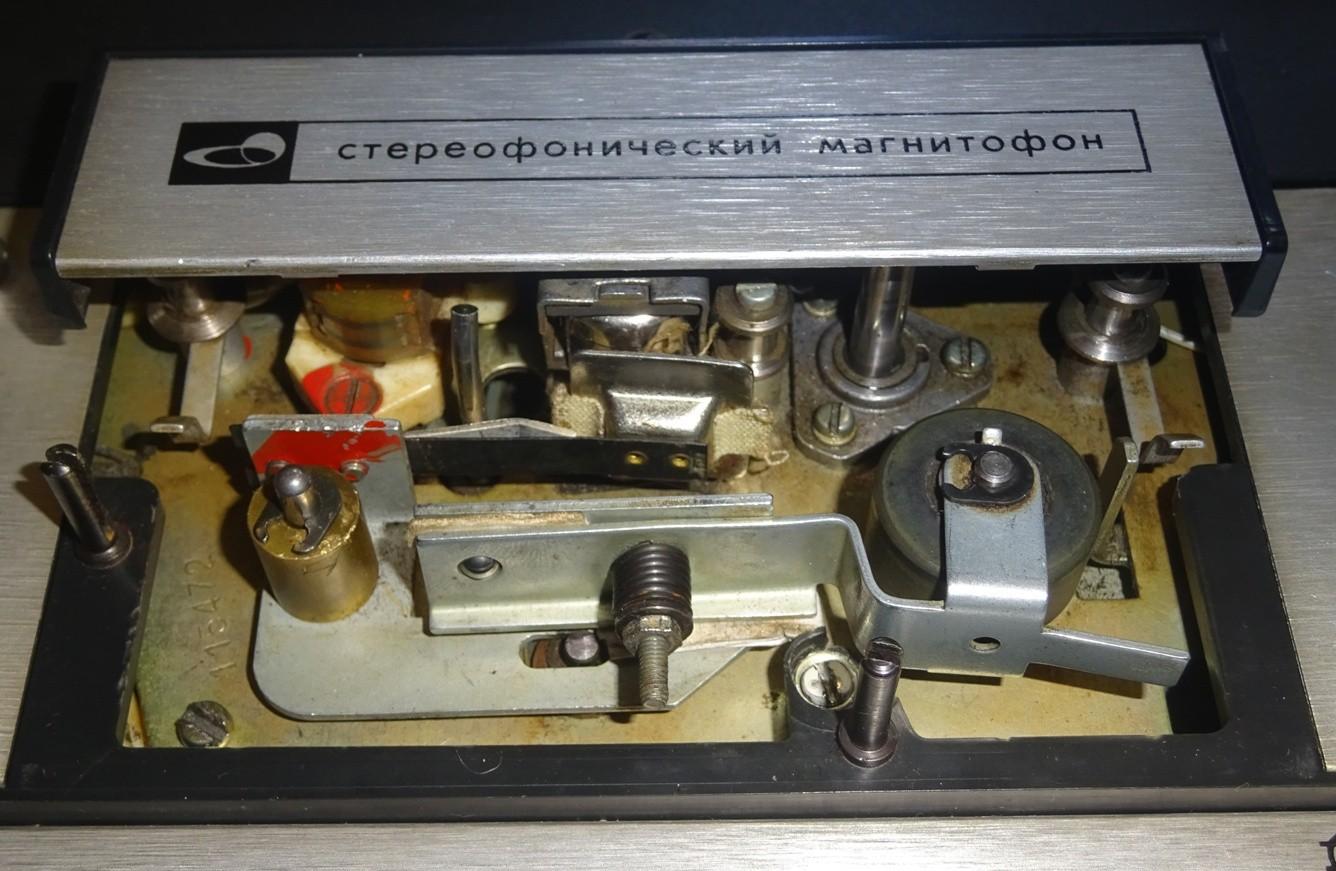

В МФ применён одномоторный ЛПМ с механическим управлением. Проблема этого протяга состоит в шуме, возникающем из-за резинового ролика, который передаёт вращение от двигателя к тон-валу, и в слабой перемотке, обусловленной старыми растянутыми пассиками. В остальном же, это очень надёжный и качественно сделанный ЛПМ, разве что ещё при воспроизведении катушки с неровно намотанной лентой возникает проблема – периодическое пропадание высоких частот в связи с тем, что лента прилегает к головке то выше, то ниже. Это решается установкой дополнительных направляющих.

Заключение

Аппарат имеет отличный внешний вид, удобен в использовании, ремонтопригоден, обладает неплохими характеристиками, так что, приобретение данного магнитофона можно считать удачной покупкой, особенно, учитывая возрождение аналогового звука. Если вас интересуют другие модели советского производства, рекомендуем изучить Вильма-104-стерео.
