Как приклеить пылезащитный колпачок к динамику 1ГД-18: пошаговая инструкция

Восстановление советской акустики — задача, требующая внимания к деталям. В СССР в 50-70-е годы выпускали множество широкополосных динамиков, тембр звучания которых был специфическим, но в то же время приятным, мягким и «бархатистым». Очень распространённой проблемой динамических головок тех лет было попадание пыли в зазор между звуковой катушкой и керном по причине отсутствия пылезащитного колпачка. Это могло привести к появлению хрипов, к затруднённому ходу диффузора и даже к повреждению звуковой катушки. Вспомним подобные динамики: , 2ГД-28, , . Этот перечень можно продолжать достаточно долго, но мы остановимся на одной модели, на 1ГД-18.

Этот широкополосный громкоговоритель попал ко мне в весьма приличном состоянии:

Поскольку я не привык просто коллекционировать динамики, мне в голову пришло решение сделать активную акустическую систему на 1ГД-18, , а в качестве усилителя использовать «старую добрую» схему на 6Ф1П, но об этом чуть позже. Для примера также можно рассмотреть другие проекты, например, Динамик-книга, где используются схожие принципы сборки.

Подготовка пылезащитного колпачка

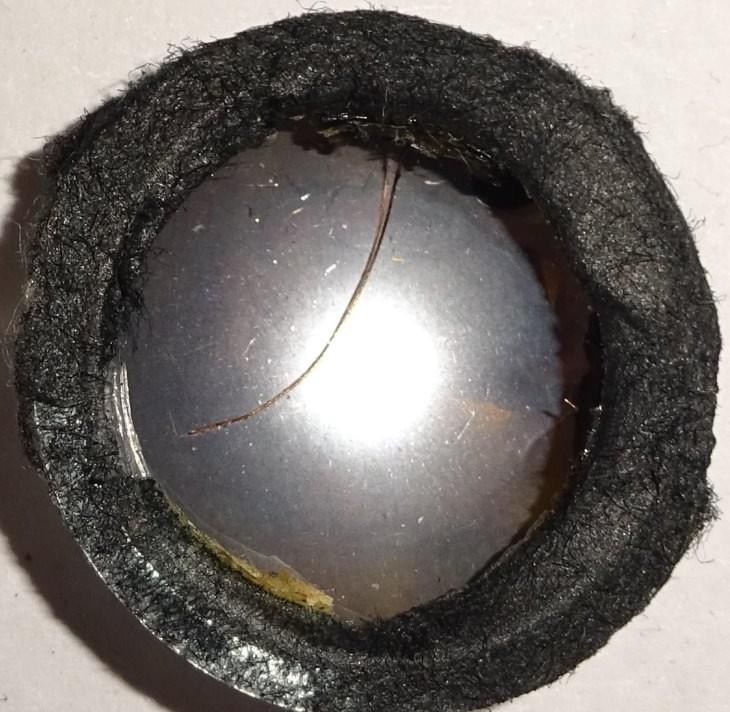

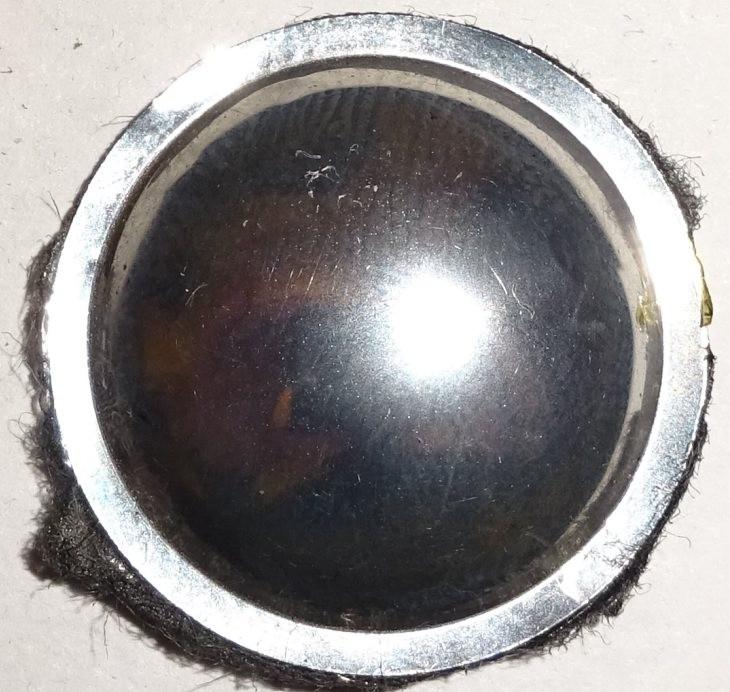

Ввиду того, что этот динамик будет работать, а не лежать на полке, я решил приклеить к нему пылезащитный колпачок, который «вырвал» из какого-то неисправного китайского динамика:

Колпачок был именно вырван (а не отклеен), поэтому мне пришлось его «подготовить» для установления в динамик. Процесс требует аккуратности, чтобы не повредить материал.

Процесс приклеивания

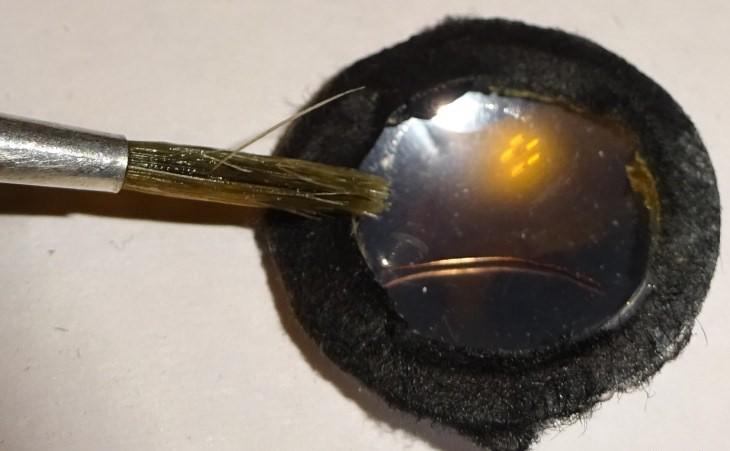

Сначала при помощи кисточки и ацетона промазал края колпачка:

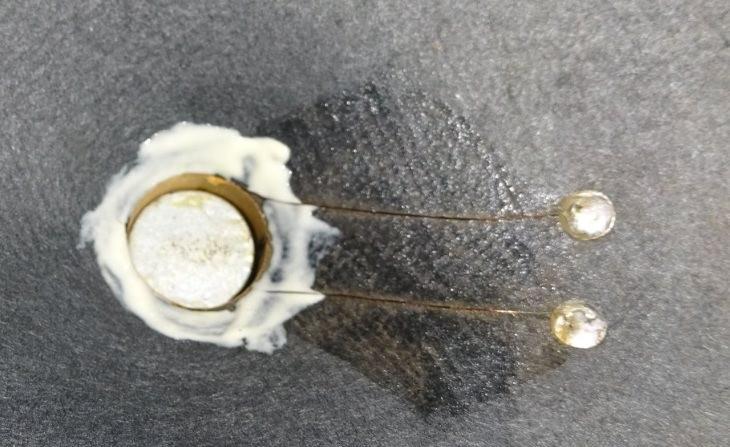

Затем ножиком удалил остатки бумаги и клея. Покрыл клеем ПВА диффузор динамика в соответствующем месте:

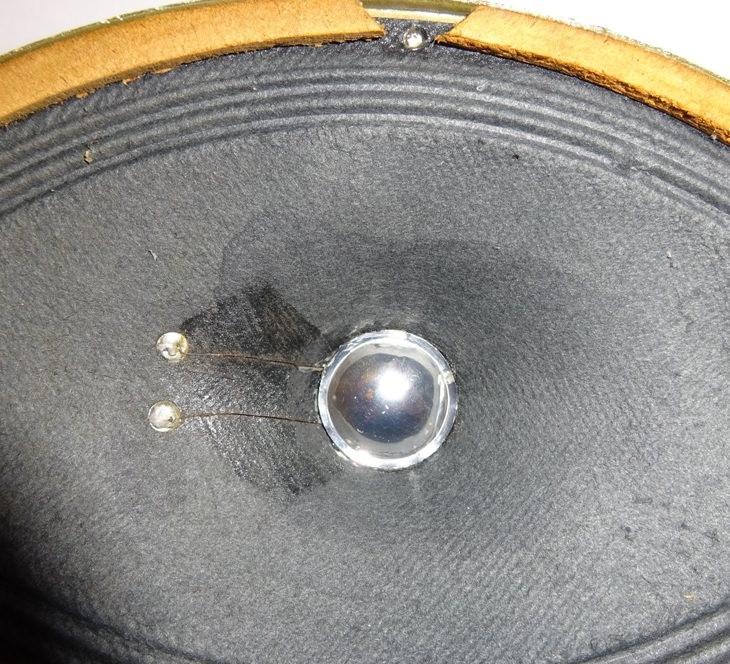

Приложил пылезащитный колпачок и чуть-чуть придавил его пальцем. Главное, не переусердствовать и не деформировать каркас звуковой катушки (ЗК):

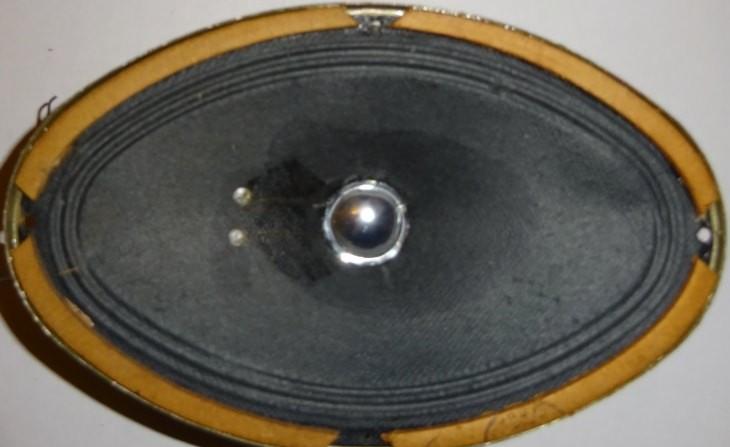

Результат и звучание

После подключения динамика к усилителю я понял, что звук до и после доработки не изменился. Самое важное, что масса пылезащитного колпачка и клея должна быть минимальна, тогда не увеличится инерционность диффузора и, следовательно, звучание останется на прежнем уровне. Если вы планируете использовать такие динамики в более сложных конструкциях, например, в «Баночном» СЧ динамике, этот метод также будет актуален.

Автор работы:
