Доработка акустической системы 25 АС-027 Амфитон: разделение на НЧ и СЧ/ВЧ

Предыдущая выполнялась в рамках родного корпуса. При тестировании динамика в акустической системе было отмечено превосходное качество средних частот. Несмотря на замену СЧ-динамика в Амфитоне, оригинальный 10 ГДШ демонстрировал лучшие результаты. В результате было принято решение о создании двух независимых боксов для разделения НЧ и СЧ/ВЧ диапазонов. Для сравнения, похожий подход к разделению частот применяется и при доработке 25 АС-309.

и :

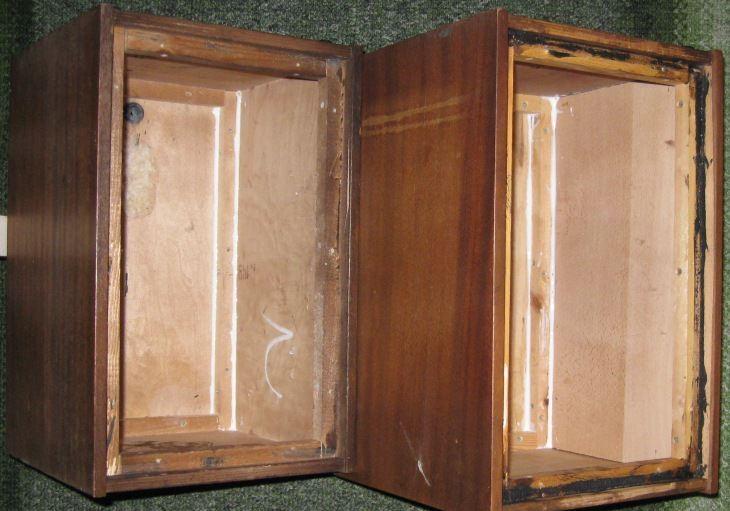

Изготовление корпуса СЧ/ВЧ и замена динамика

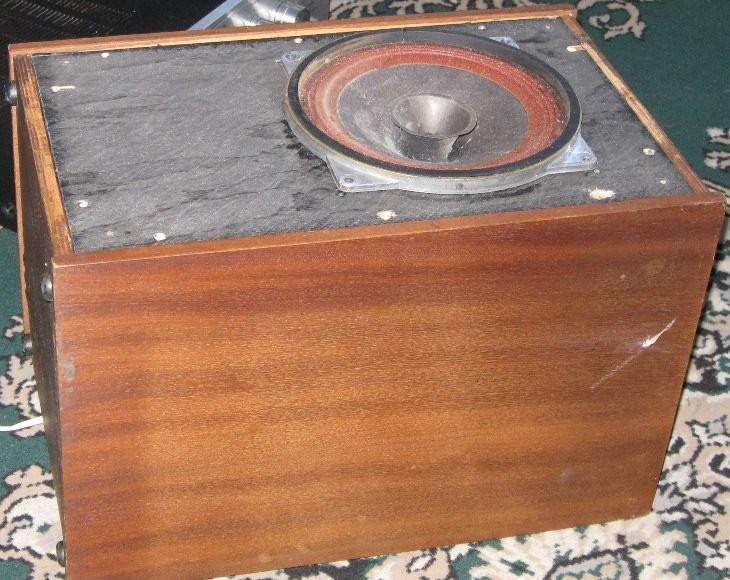

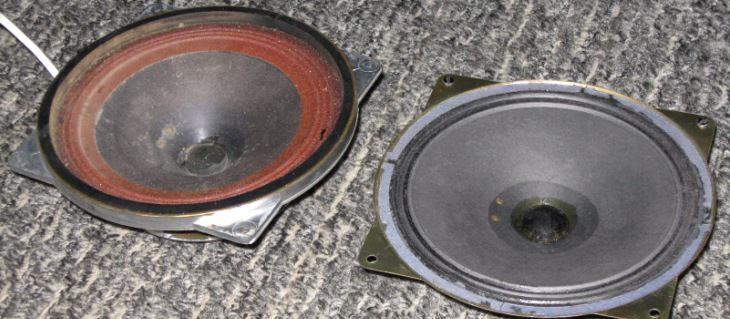

Корпус для СЧ/ВЧ диапазона был перевернут, в нем сделано отверстие под динамик . Передняя панель выровнена с помощью ДВП. Корпус оклеен виниловой пленкой под дерево. Все торцы обработаны черной масляной краской для создания плавного перехода от торцов к стенкам. Внешняя часть покрыта лаком. Фильтр для СЧ и ВЧ динамиков размещен внутри этого же бокса. На ВЧ-динамик сохранена оригинальная схема, а 10 ГДШ был доработан: снизу обрезан конденсатор на 40 мкФ, а уровень приглушен резистором на слух. К сожалению, точная схема не сохранилась. Для передней панели изготовлен гриль. У динамика 10 ГДШ вырезан рупор и вклеен излучатель от , под который подложен небольшой кусочек ваты. Подробнее о подобной модификации можно узнать в статье о переделке 15 АС-408.

Проливание всех стыков клеем ПВА:

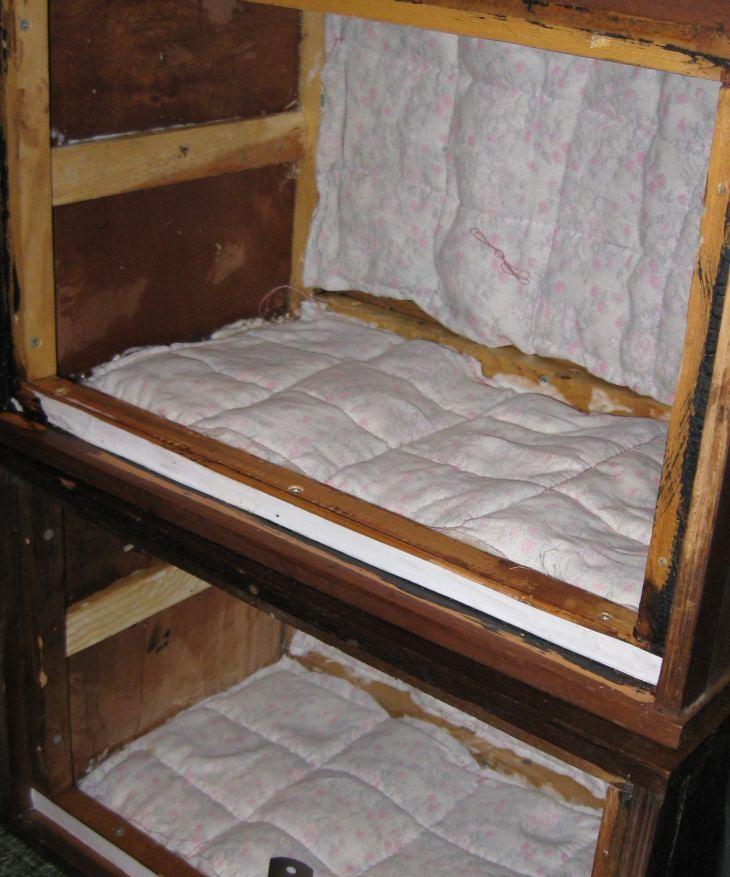

Внутри корпуса на стенках приклеены маты и вата. Вата также расположена по всему объему корпуса:

Монтаж ВЧ-динамика и сборка

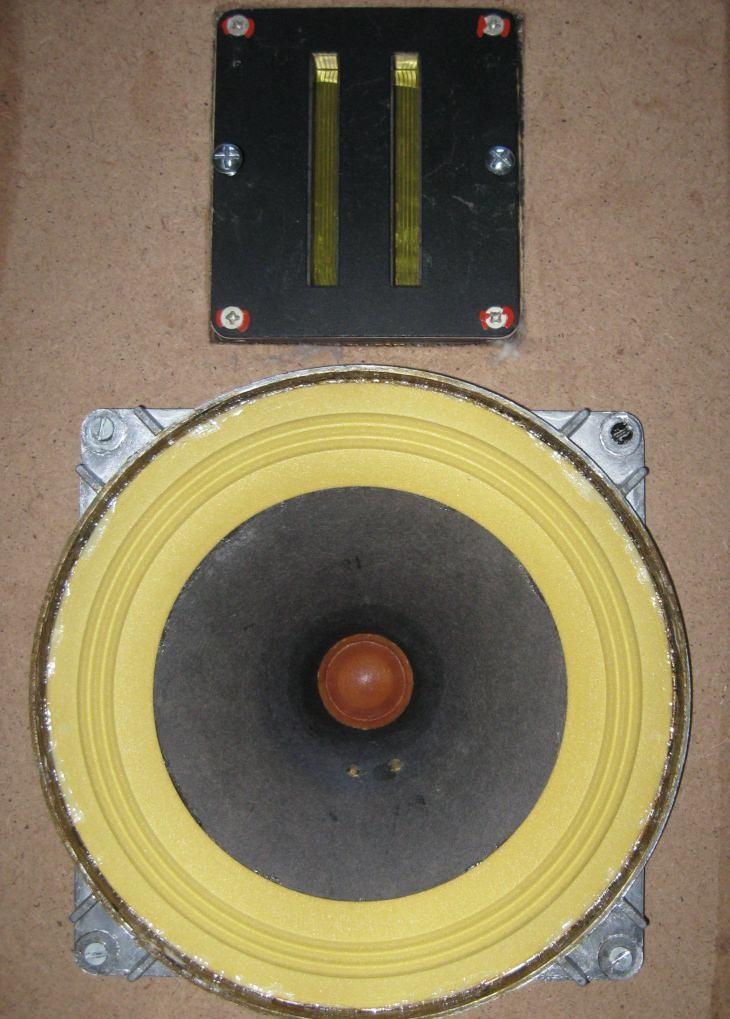

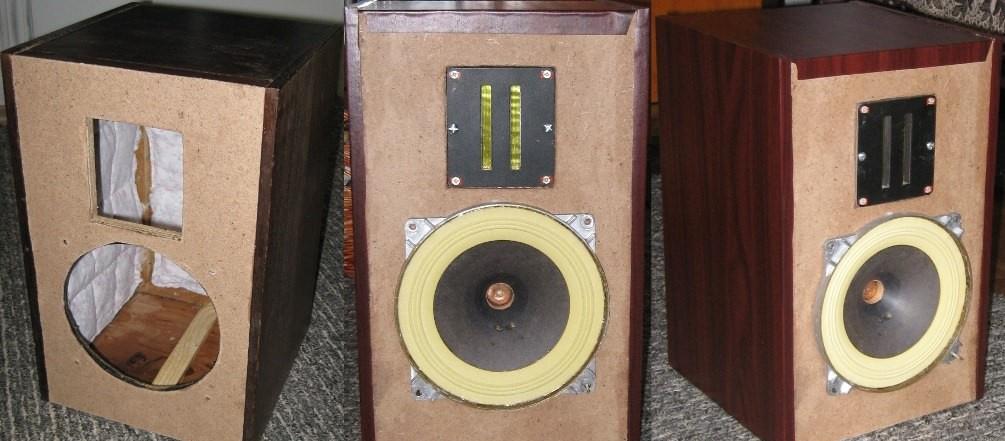

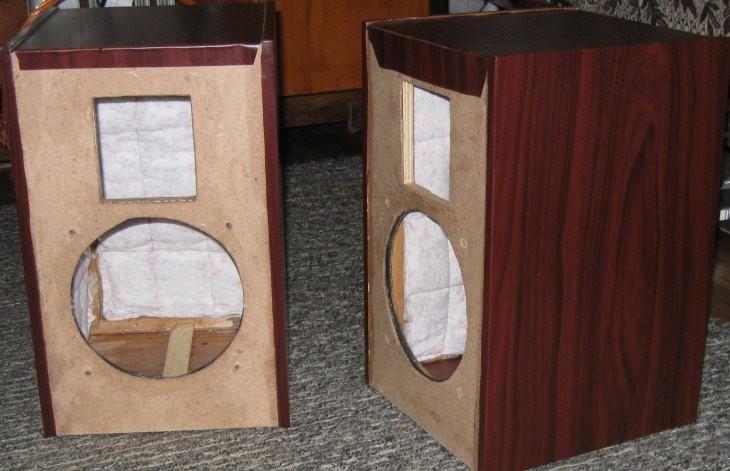

Прорезано отверстие по ВЧ и сделана передняя панель:

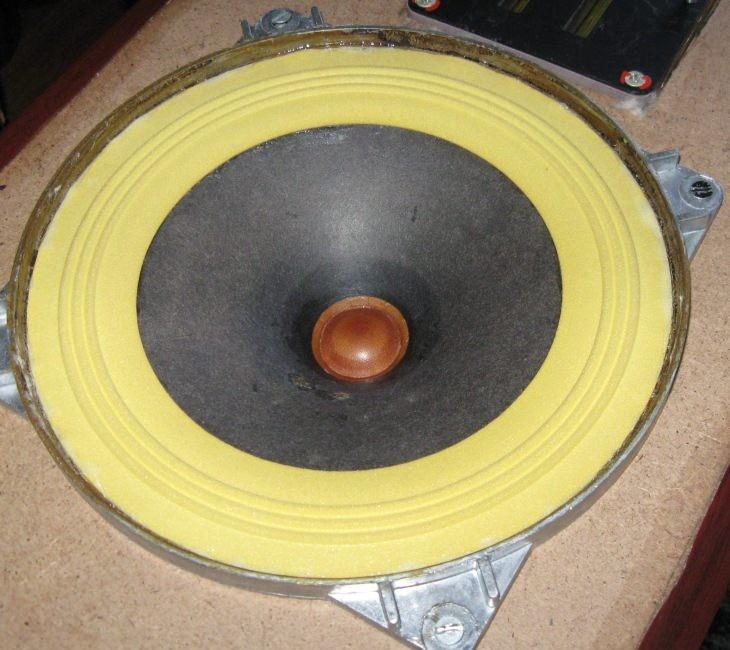

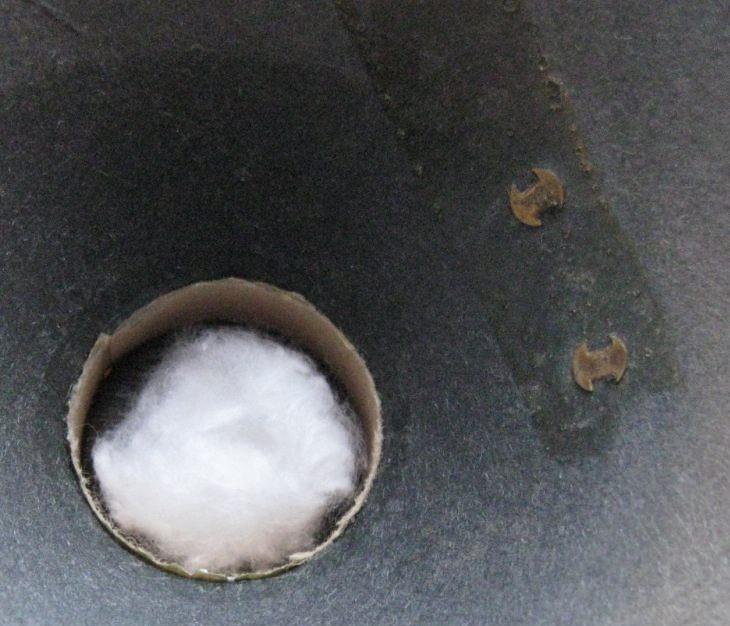

Вата под колпачком:

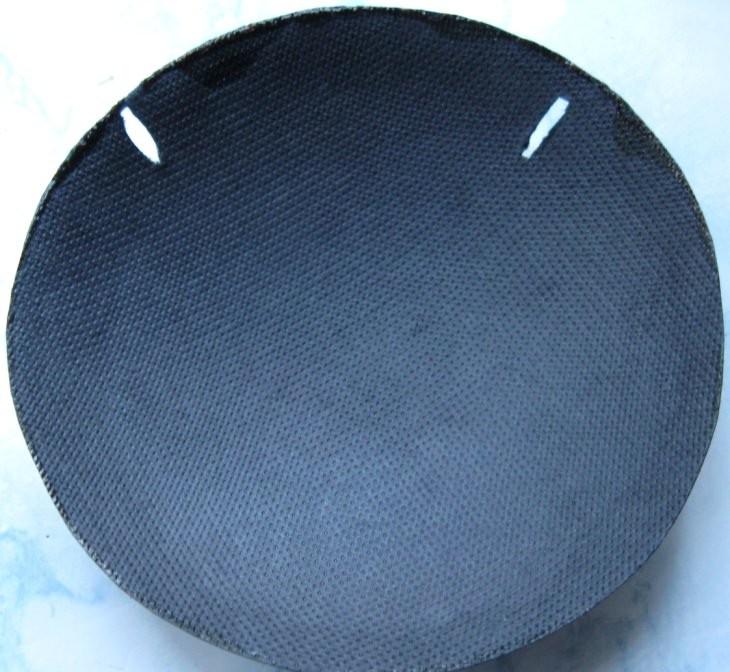

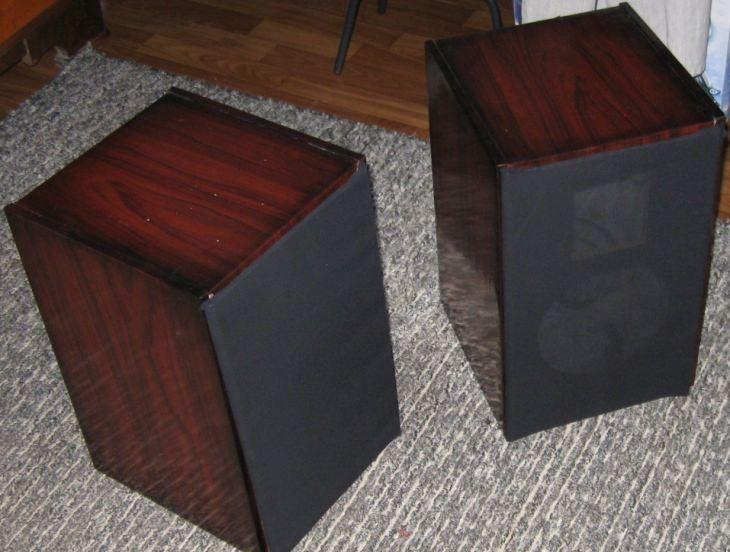

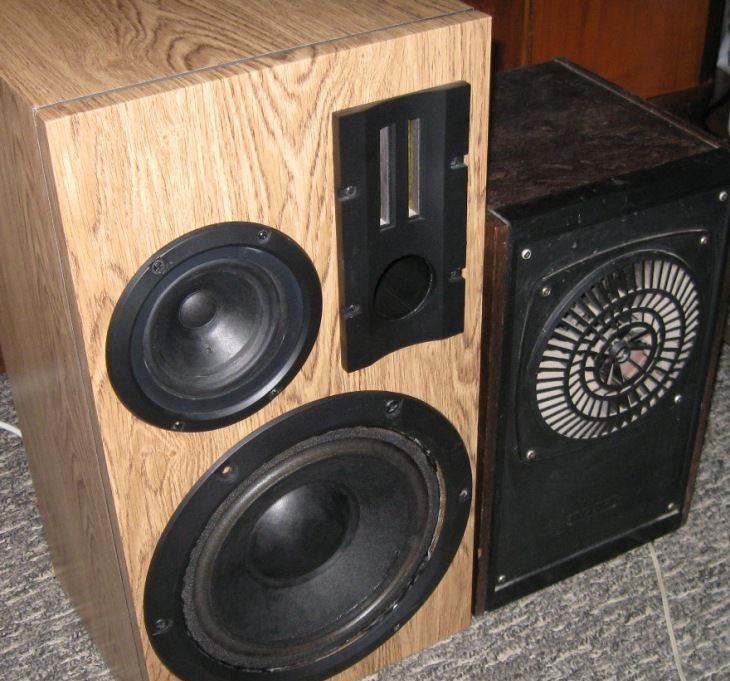

С грилями:

Доработка НЧ-корпуса

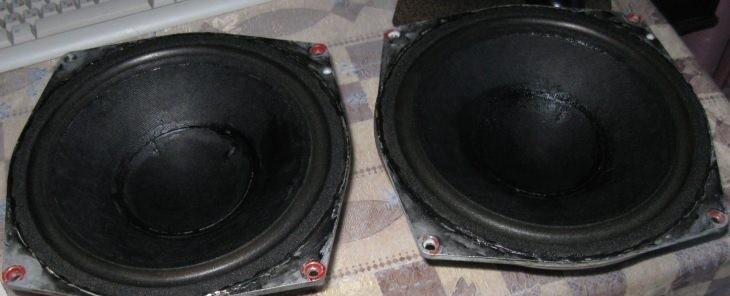

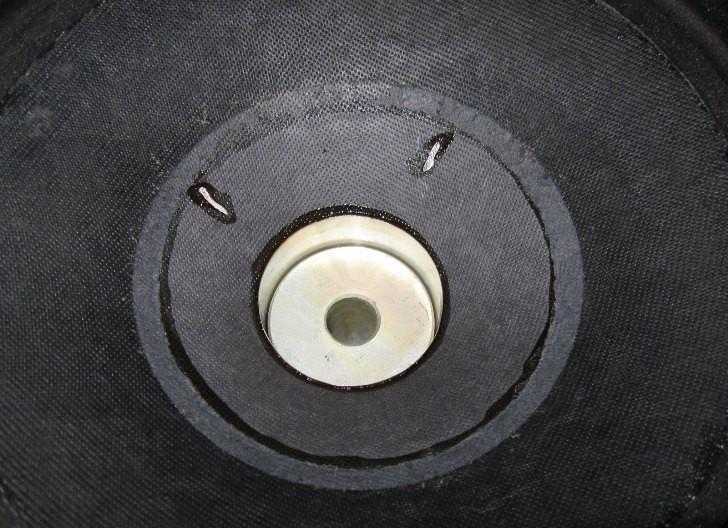

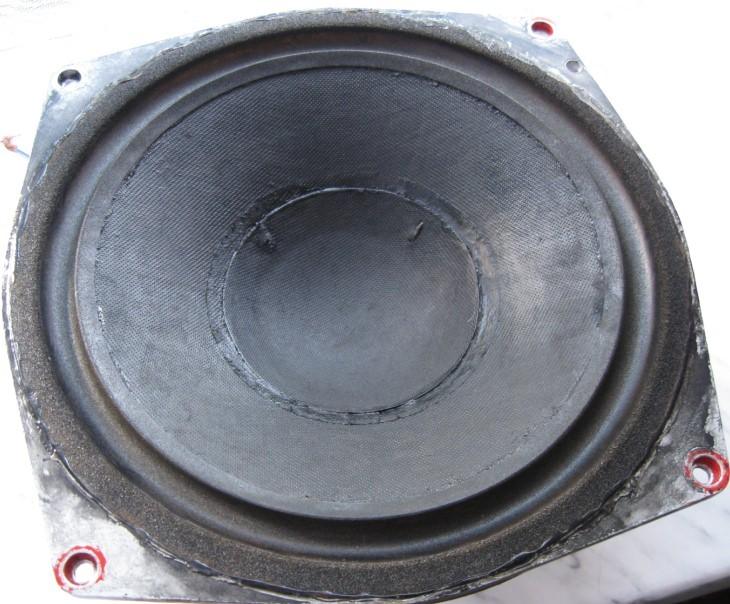

Корпус Амфитона также был перевернут. Фильтр НЧ остался без изменений. У НЧ-динамика колпачок был переклеен обратной стороной для улучшения характеристик. Для любителей классической советской акустики также интересен обзор на Барк 100У-068С-1.

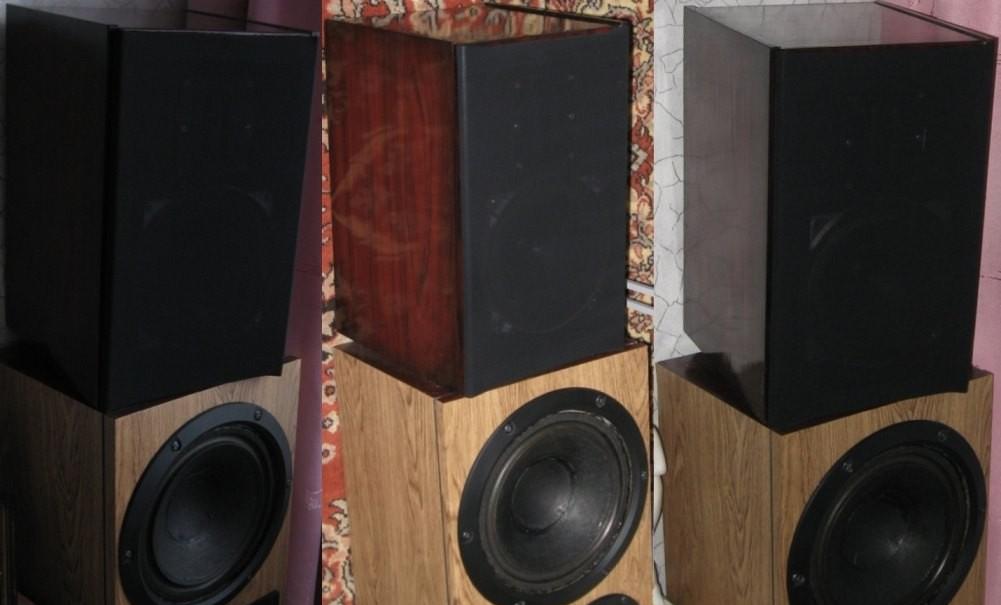

Данная акустическая система прослужила недолго, но звучала лучше, чем после первой доработки. Единственный недостаток — два отдельных корпуса и провода к ним, что неудобно в эксплуатации. Однако такая переделка стала толчком к , а в дальнейшем — к покупке готовой . Данная акустика еще несколько лет простояла на даче.
