Мидбасовый динамик PLH 3450: характеристики, размеры и применение

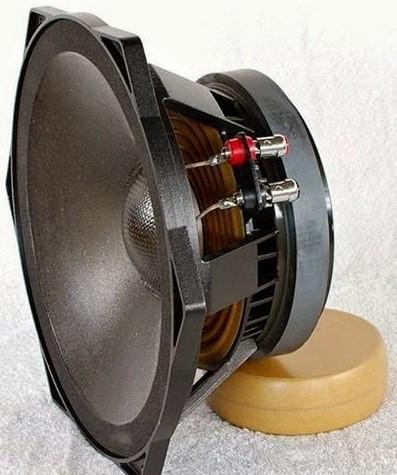

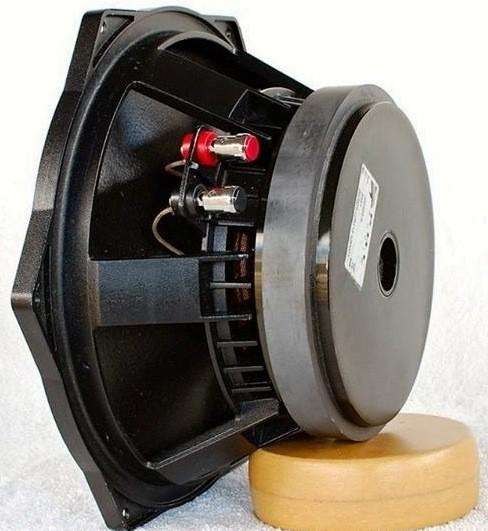

Модель PLH 3450 — это французский мидбасовый динамик (производитель Phlaudio), разработанный для точного воспроизведения среднего и нижнего регистра. Диффузор диаметром 250 мм (6.5 дюймов) обеспечивает широкий частотный диапазон и высокую детализацию звука. Благодаря эффективной магнитной системе на кольцевом феррите и волновой структуре диффузора, этот динамик отлично подходит для создания компактных акустических систем, где требуется глубокий бас без искажений. Для сравнения, по уровню детализации он может конкурировать с такими известными моделями, как Динамик 4А-44 «Ломо», хотя и имеет более современную конструкцию.

Динамик оснащен мощной катушкой и крупным магнитом, что гарантирует высокую чувствительность (101 дБ/Вт/м) и широкий динамический диапазон. Конструкция снижает нелинейные искажения, обеспечивая чистое звучание даже на высоких уровнях громкости. Легкий и прочный корпус улучшает акустические характеристики и снижает паразитные резонансы.

Применение динамика PLH 3450

Мидбасовый динамик PLH 3450 универсален в применении. Он демонстрирует excellent результаты как в закрытых акустических корпусах (ЗЯ), так и в системах с фазоинвертором.

• Закрытый ящик: Обеспечивает максимально точное, «сухое» и детализированное звучание с быстрым откликом. Идеально для вокала и инструментальной музыки.
• Фазоинвертор: Позволяет раскрыть нижнюю границу частотного диапазона, добавляя глубины и насыщенности басам. Рекомендованный объем корпуса — от 4 до 6 литров для прямого излучения в небольших объемах.

По своим габаритам и назначению он близок к профессиональным драйверам, таким как Динамик EVM HO-8821, но адаптирован под задачи Hi-Fi аудио.

Характеристики мидбасового динамика PLH 3450

Ниже приведены основные технические параметры, подтверждающие статус динамика как качественного мидбаса.

Характеристика	Значение
Размер (дюймы)	6.5" (250 мм)
Номинальная мощность	200 Вт
Максимальная мощность	400 Вт
Сопротивление (импеданс)	8 Ом
Чувствительность	101 дБ/Вт/м
Диапазон частот	150 – 4000 Гц
Максимальное звуковое давление	120 дБ
Ход диффузора (Xmax)	±2,5 мм
Масса динамика	2,33 кг
Тип магнита	Кольцевой феррит

Параметры Тилла-Смолла (Thiele/Small)

Для правильного расчета акустического оформления критически важны параметры Т-С. Динамик PLH 3450 имеет низкое значение Qts (0,24), что указывает на его пригодность для корпусов малого объема с фазоинвертором.

Основные параметры:

• Fs (резонансная частота): 80 Гц (±16 Гц)
• Re (постоянное сопротивление): 5,2 Ом
• Qts: 0,24
• Qes: 0,26
• Qms: 3,4
• Vas (эквивалентный объем): 25 л
• Mms (масса подвижной системы): 30 г
• BL (коэффициент электромеханической связи): 17,3
• Cms (подвижность): 130 · 10^-6 м/Н
• Sd (площадь диффузора): 0,0373 м²

Аналоги динамика PLH 3450

При поиске замены или альтернативы для корпуса под PLH 3450 (6.5 дюймов), стоит обратить внимание на модели с похожими параметрами Qts и Fs. Прямых полных аналогов может не быть, но близкие по звучанию и назначению драйверы включают:

• Scan-Speak D2908/9400: Премиальный вариант для высокого разрешения.
• Audax PL170: Классический выбор для мидбаса в закрытых ящиках.
• 10 ГДВ-43C: Советский аналог по размеру, хотя и уступает по параметрам Т-С, как и 10 ГДВ-43C-16.

Характер звучания

Динамик PLH 3450 характеризуется мощным, но контролируемым басом и чистыми средними частотами. Благодаря прогрессивной волновой диафрагме, звук передается с минимальными искажениями на всем диапазоне. Это делает его отличным выбором как для домашнего Hi-Fi, так и для профессиональных мониторов, где важна точность воспроизведения.

Страна изготовитель: Франция (phlaudio.com)

Паспорт на нашем диске.

Технические характеристики:

Диапазон воспроизводимых частот: 150 – 4000 Гц

Чувствительность: 101 дБ/Вт/м

Максимальное звуковое давление: 120 дБ

Номинальная мощность: 200 Вт

Максимальная мощность: 400 Вт

Сопротивление: 8 Ом

Минимальное значение импеданса: 5,6 Ом (430 Гц)

Объем, занимаемый динамиком: 1,5 л

Масса: 2,33 кг

Параметра Т-С:

Fs = 80 Гц (±16 Гц)

Re = 5,2 Ом

Qts = 0,24

Qes = 0,26

Qms = 3,4

Cms = 130 · 10^-6 м/Н

BL = 17,3

Mms = 30 г

Sd = 0,0373 м²

Vas = 25 л

Xmax = ±2,5 мм

Описание:

Мидбасовая динамическая головка диаметром 250 мм. Предназначена для прямого излучения в небольших объемах (4-6 л). Магнитная системы построена на кольцевом ферритовом магните. Прогрессивная волновая диафрагма диффузора позволяет очно передать весь диапазон частот.
