Громкоговоритель Плутон: сферическая акустика, конструкция и патент

Громкоговоритель «Плутон» — это уникальное электромеханическое устройство, созданное для обеспечения высококачественного звучания за счет формирования круговой акустической волны. В отличие от традиционных излучателей, данная конструкция позволяет существенно снизить нелинейные искажения и расширить зону равномерности амплитудно-частотной характеристики (АЧХ), что в итоге повышает общий КПД системы. Подобный подход к проектированию динамиков перекликается с экспериментами по созданию акустики круговой направленности, например, в проекте 6 АС-2, где также ставилась задача равномерного распределения звука в пространстве.

Конструкция сферического громкоговорителя «Плутон»

Основой устройства является электромеханический преобразователь, который включает в себя следующие ключевые узлы:

• Магнитная система (2): Создает постоянное магнитное поле, необходимое для работы динамика.
• Кольцевой рабочий зазор (3): Расположен внутри магнитной системы, где происходит взаимодействие полей.
• Звуковая катушка (5): Установлена на каркасе (4) и зафиксирована центрирующей шайбой (6). Именно она принимает звуковой сигнал.

• Сферическая оболочка (7): Упругая оболочка, подсоединенная к преобразователю. Она наполнена специальным звукопоглотителем, который повышает КПД устройства.
• Стержень (8) и демпферы (9, 10): Стержень фиксирует звукопоглотитель. Его верхний конец крепится к вершинной части оболочки через акустические демпферы (специальные звукопоглощающие шайбы), а нижний — к нижней части через каркас.

Такая сложная конструкция обеспечивает пульсирующее колебание сферической оболочки, содержащей наполнитель, что является основой формирования специфической звуковой волны.

Принцип работы и формирование волны

Процесс звукоизлучения в «Плутоне» имеет свою специфику. Звуковой сигнал поступает на звуковую катушку, где в рабочем зазоре порождается переменное магнитное поле. Вступая во взаимодействие с постоянным полем магнитной системы, катушка начинает совершать аксиальные колебания. Эти колебания через каркас передаются на сферическую оболочку, заполненную демпфирующим материалом.

В результате оболочка совершает пульсации, формирующие псевдосферическую акустическую волну. Важной особенностью является то, что специальный звуковой поглотитель не соприкасается с оболочкой напрямую. Не нагружая её механически, поглотитель гасит все колебания, проникающие внутрь, что позволяет энергии излучаться преимущественно наружу, обеспечивая круговое звучание, аналогичное тому, что можно встретить при прослушивании качественного винила, если правильно настроить проигрыватель.

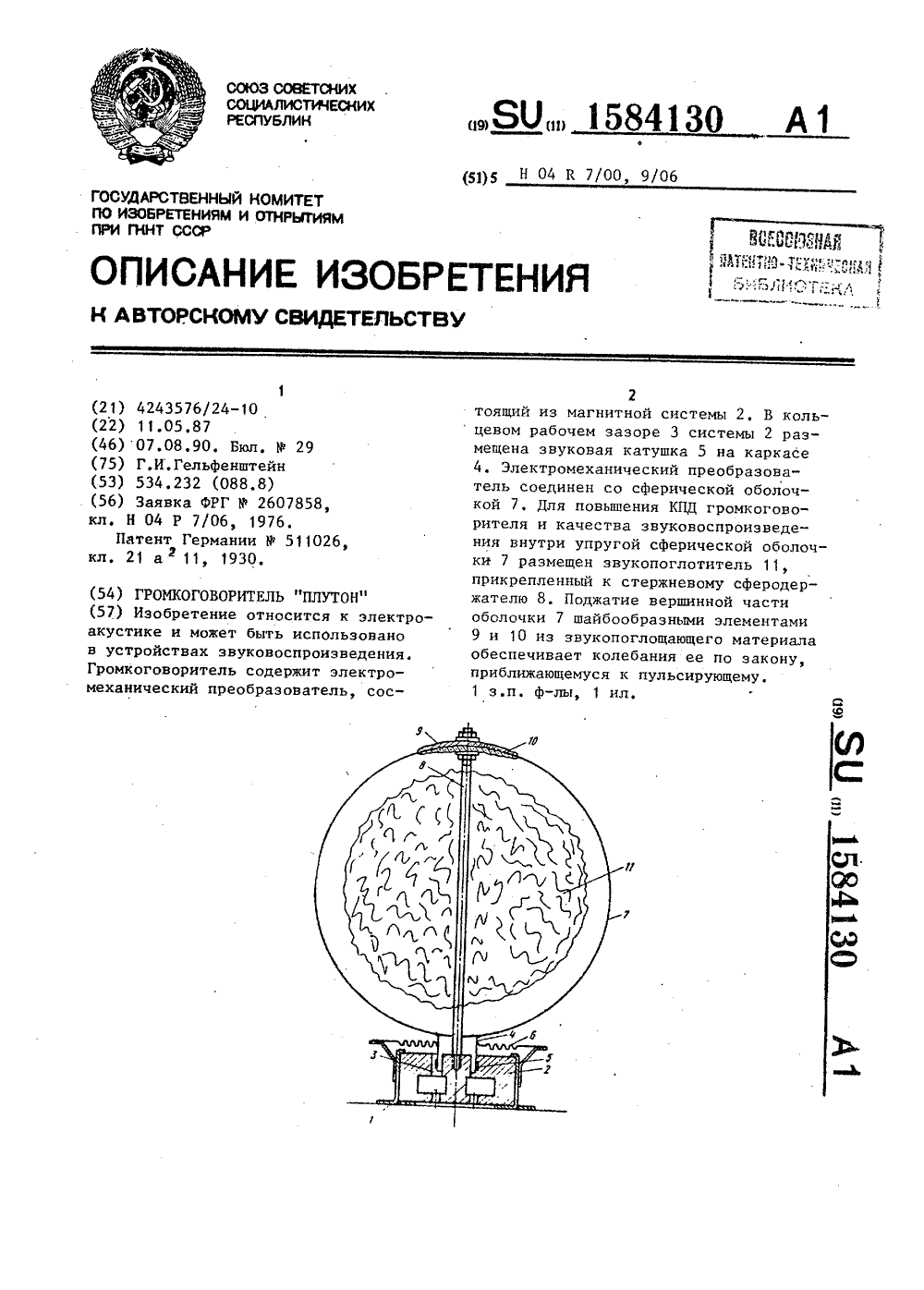

Патент SU 1584130 A1

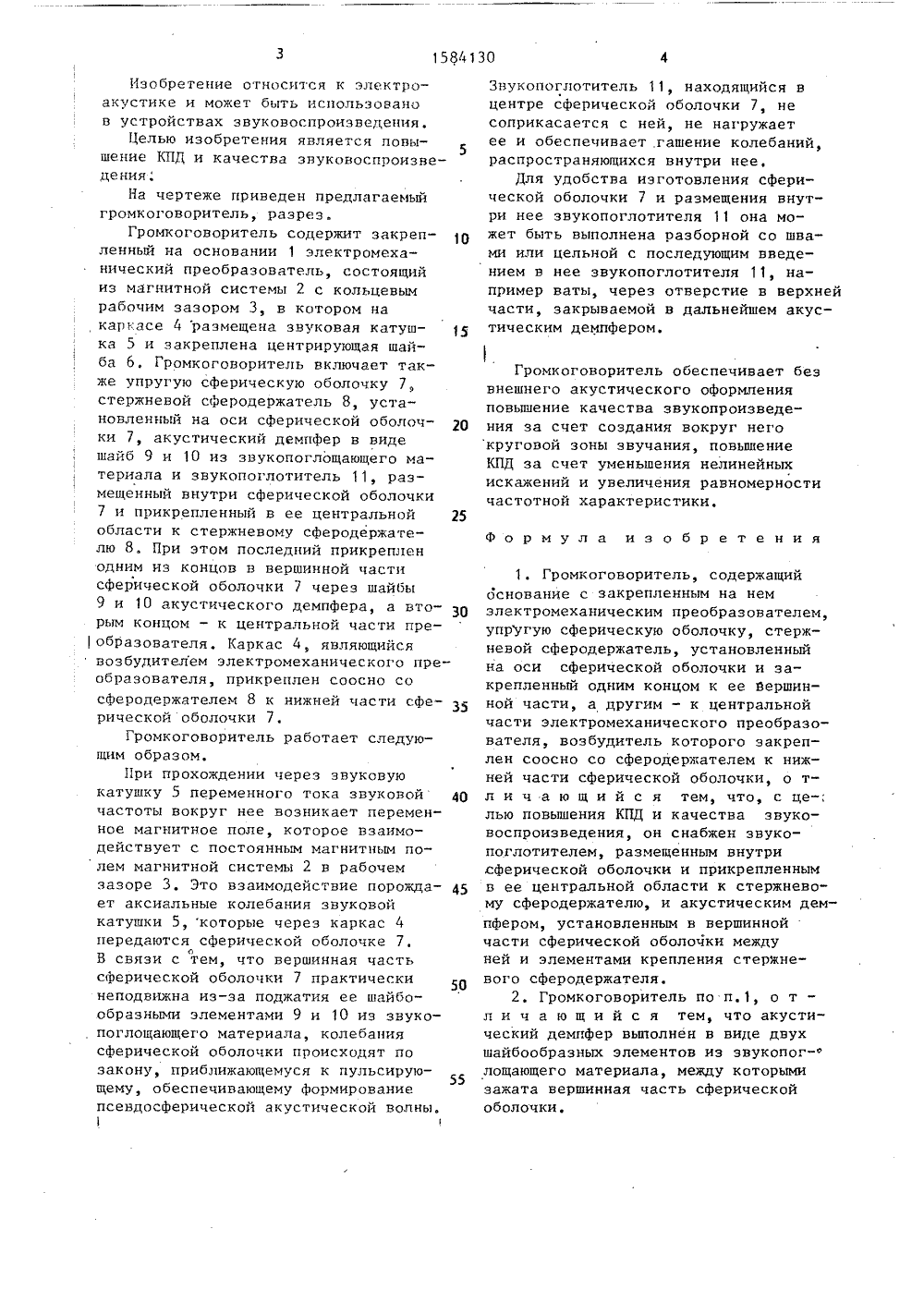

Инновационная конструкция громкоговорителя «Плутон» защищена авторским свидетельством. Ниже представлены схемы и чертежи, описывающие устройство изобретения.

Автор изобретения: Гельфенштейн Г.И.
