Портативная колонка Tang Band T1-1828SD: конструкция и применение

Идея этой АС — система 2.1, где портативная колонка стоит на столе перед слушателем, а сабвуфер вынесен в доступное место. Конструкцию также можно разместить под телевизором — как саундбар, сохранив направленную подачу звука.

Коротко о составе: 2.1 портативная колонка/саундбар на 2× Tang Band T1-1828SD, пассивный излучатель с настройкой на 50 Гц, корпус из полипропилена и алюминиевый излучатель Ø40 мм.

Конструкция и излучатели Tang Band T1-1828SD

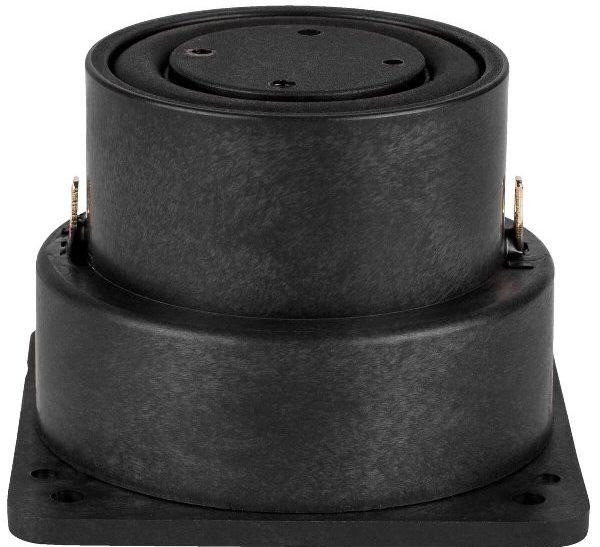

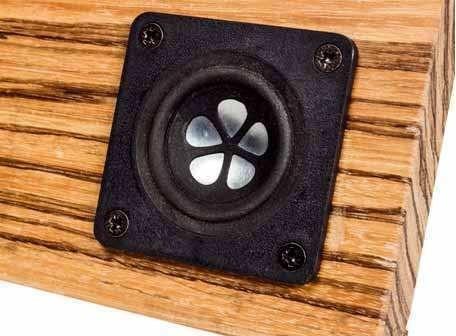

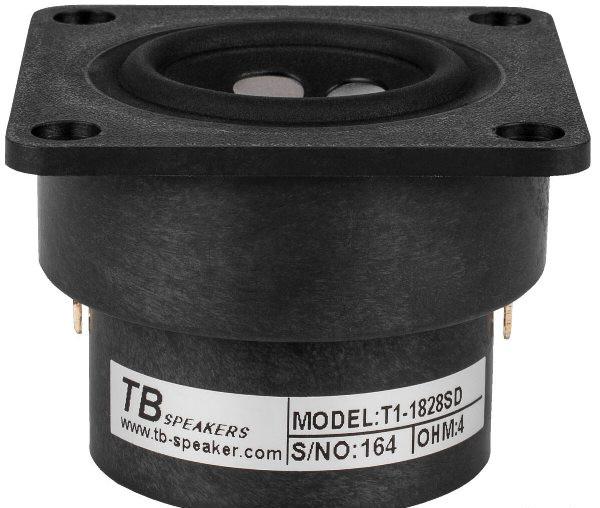

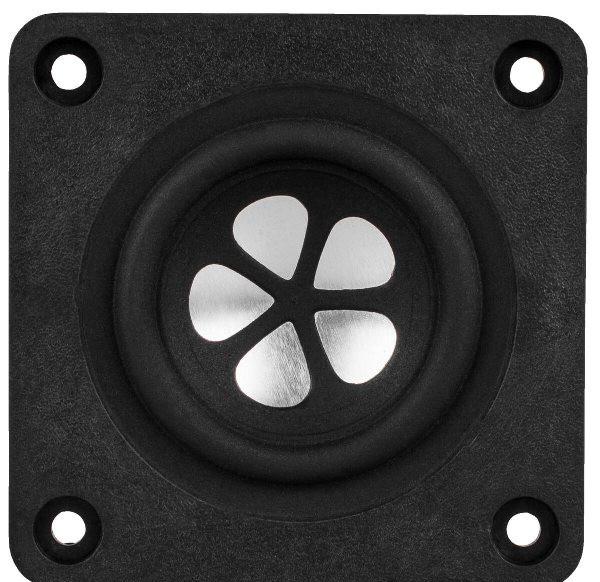

В качестве излучателей применены пара широкополосных громкоговорителей Tang Band T1-1828SD. У каждого динамика — собственный корпус из полипропилена: спереди установлен алюминиевый излучатель Ø40 мм, с тыльной стороны — пассивный излучатель, настроенный на 50 Гц.

Характеристики Tang Band T1-1828SD

Характеристики Tang Band T1-1828SD:

Диапазон частот: 75 – 20000 Гц
чувствительность: 80 дБ
Сопротивление: 4 Ом
Номинальная мощность: 4 Вт
Максимальная мощность: 8 Вт
Частота резонанса: 75 Гц

Корпус из щита и компоновка узлов

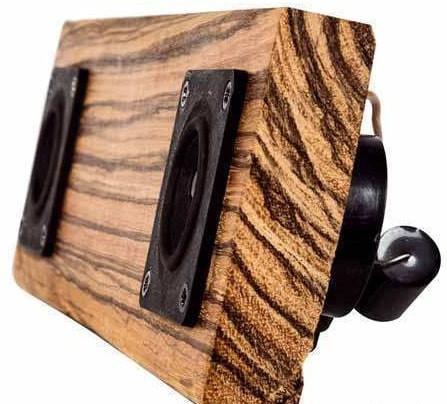

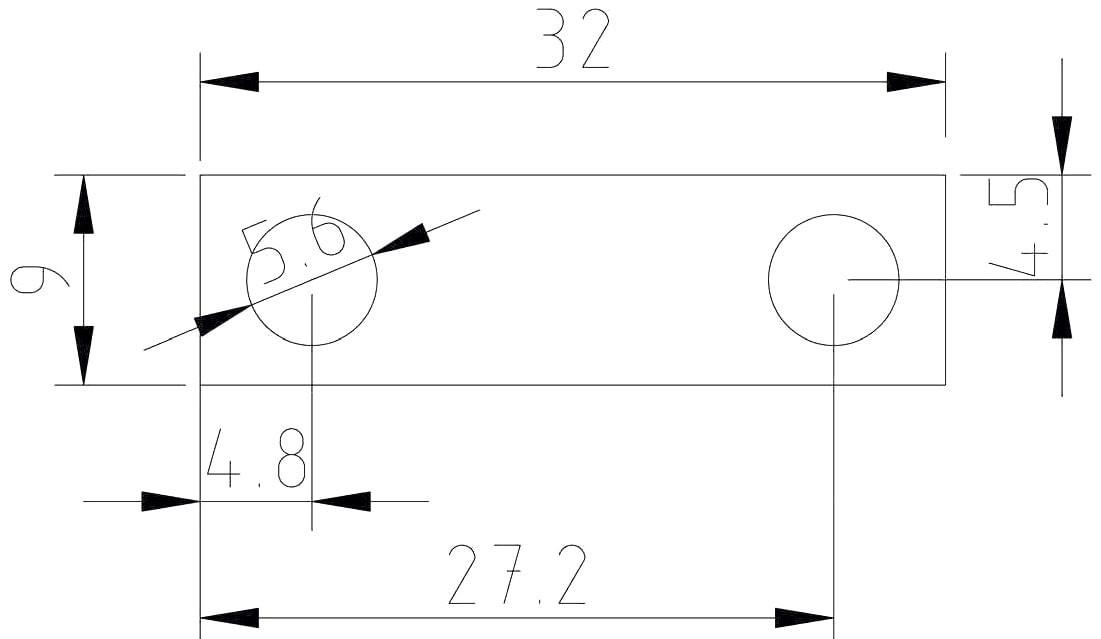

Поскольку динамики имеют собственный корпус, внешним корпусом послужила панель из древесины зебрано — щит размерами 320×90×10 мм.

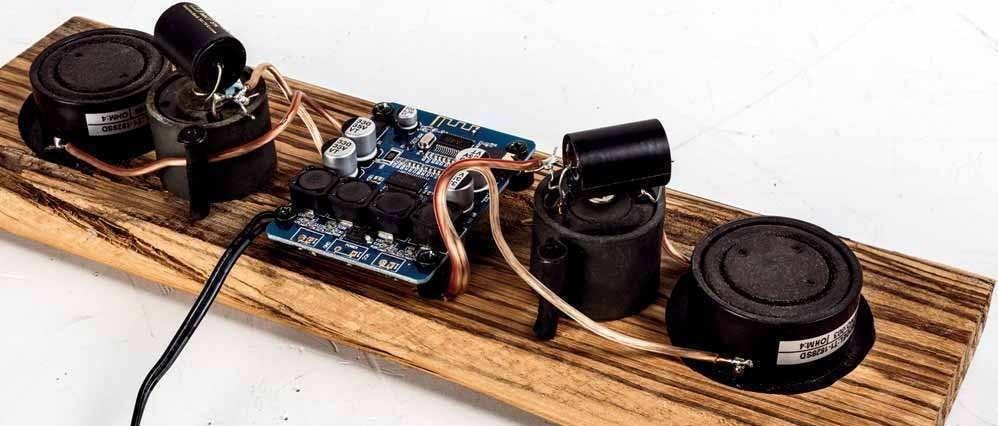

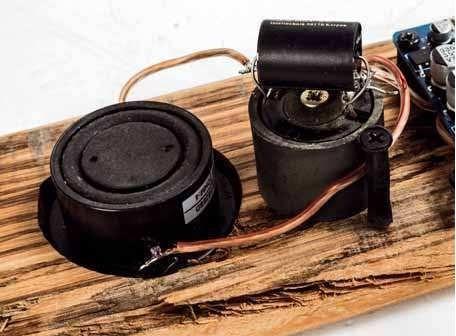

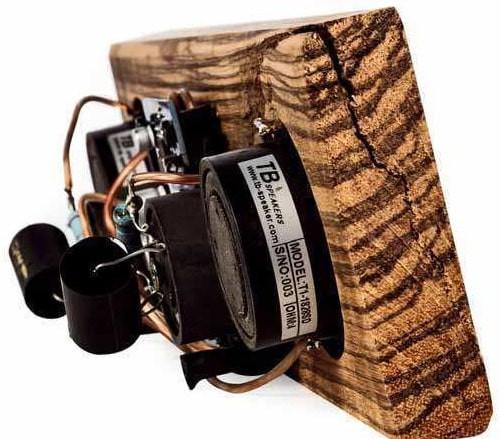

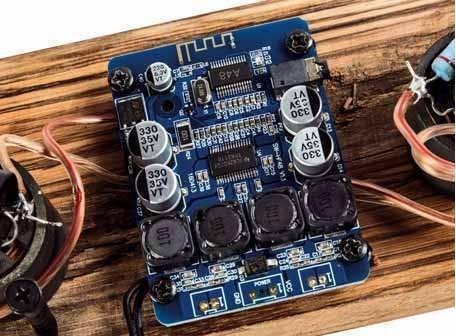

Динамики расположены по бокам панели. Между ними закреплены режекторные фильтры для каждого громкоговорителя, а в центре установлена плата усилителя класса D с Bluetooth. Угол наклона панели задаётся винтами в термоусадке.

Измерения АЧХ и влияние режекторного фильтра

Измерения

Показания ниже 200 Гц отключены, так как измерения не точны.

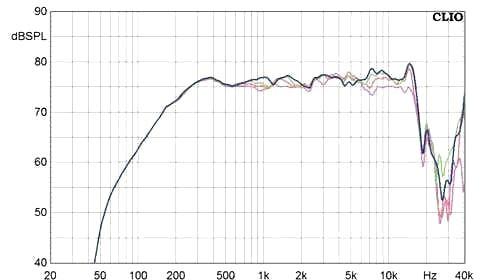

АЧХ под углом 0°, 15° и 30°:

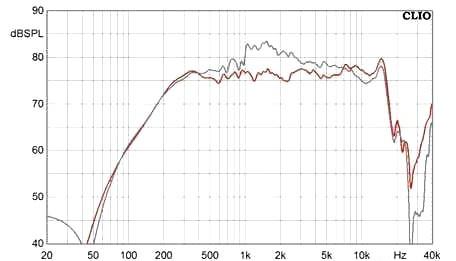

Кривая АЧХ с режекторным фильтром для подавления подъема в диапазоне 1-3 кГц и без:

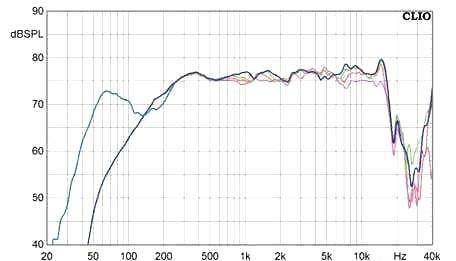

На нижнем графике показаны частоты ниже 200 Гц:

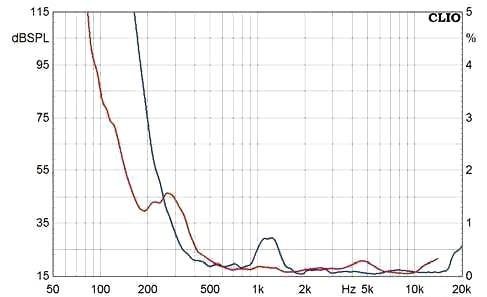

2 и 3 гармоники при звуковом давлении 85 дБ/м:

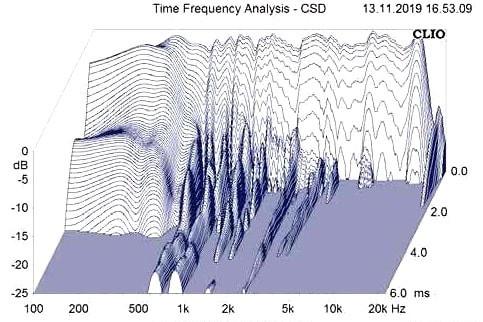

Водопад:

Автор проекта: Томас Шмидт

По материалам: Klang+Ton
