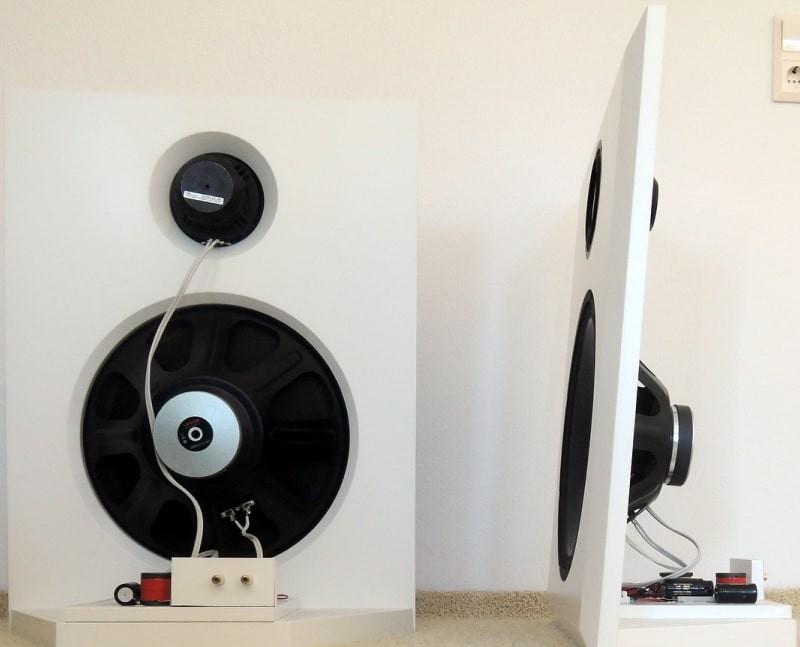

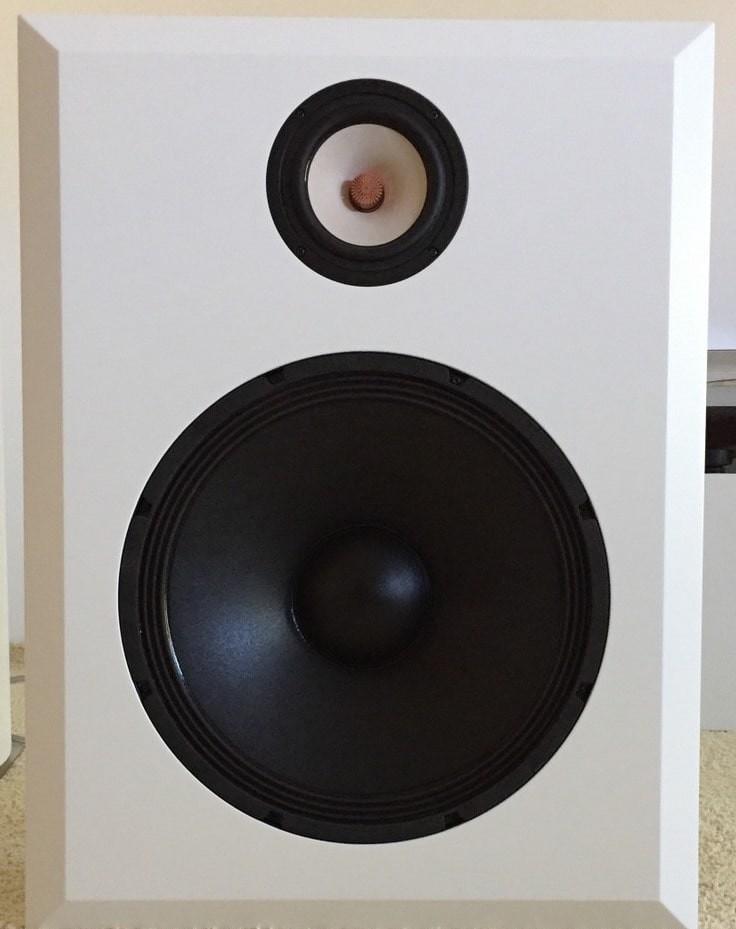

Акустическая система для самостоятельного изготовления выполнена в корпусе типа щит (плоский экран). НЧ динамик расположен снизу по центру, широкополосный крепится выше со сдвигом в сторону (пара АС изготавливаются зеркально). Материал для корпуса используется MDF или фанера толщиной 19 мм с последующей склейкой для достижения нужной толщины в 38 мм. АС без проблем начинает работать от 60 Гц.
Характеристики
2-х полосная АС в оформлении щит (плоский экран)
Частотный диапазон по уровню -8 дБ: 48 – 22000 Гц
Чувствительность: 87 дБ/2,83 В/м
Сопротивление: 8 Ом
Используемые динамики:
НЧ: Omnes Audio OBW15PA
ШП: Tang Band W5-1880
Частота раздела фильтра: 350 Гц
Внешние размеры (ВхШхГ): 700x540x280 мм

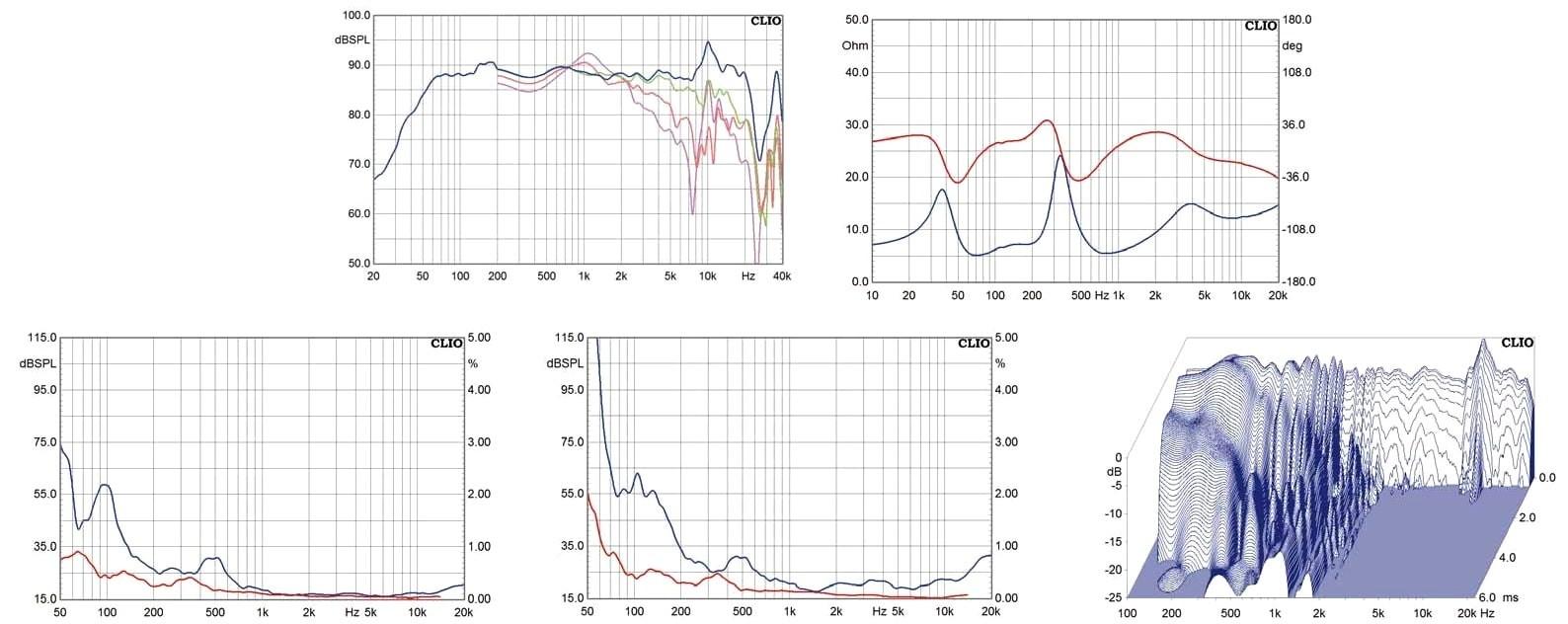

АЧХ с отклонением по оси (0°, 15° и 30°) + импеданс и фаза:
Коэффициент искажений при звуковом давлении 85 дБ/м (95 дБ/м) + водопад:

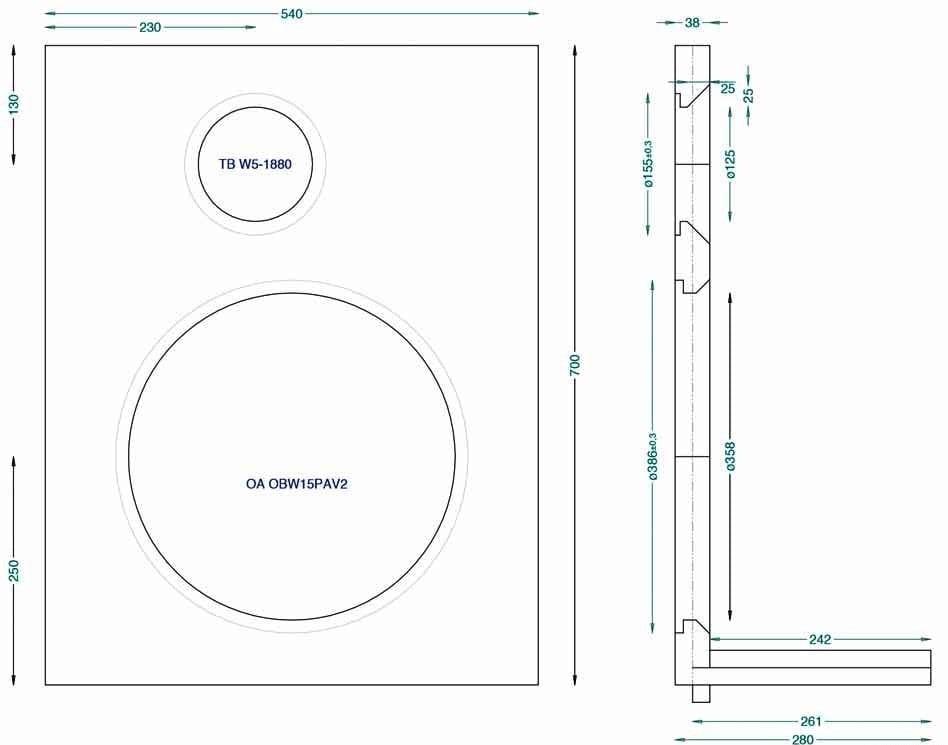

Корпус

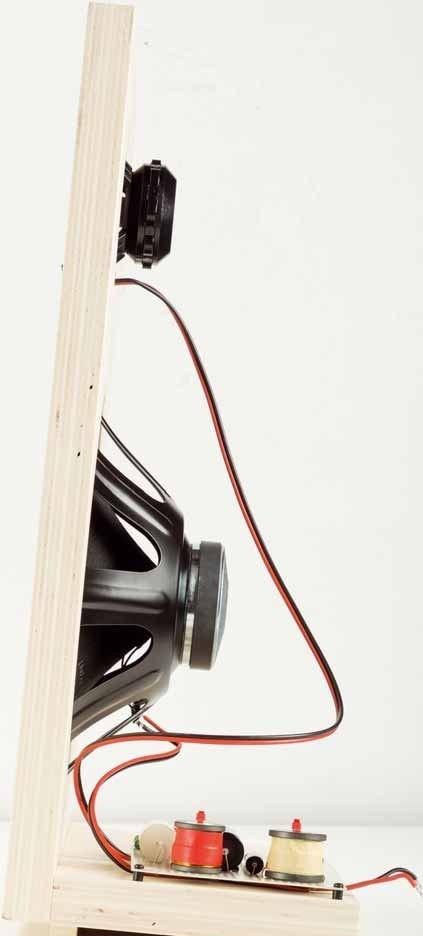

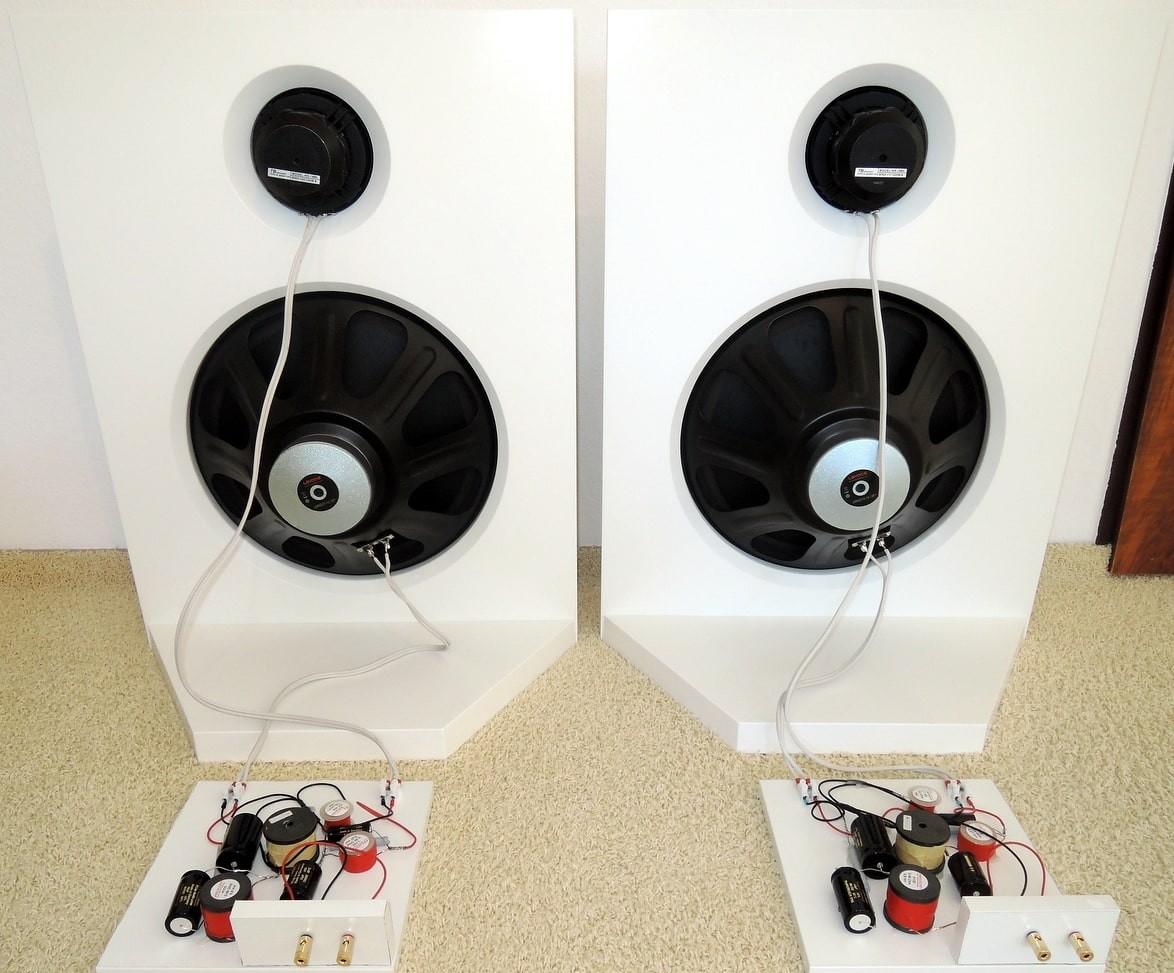

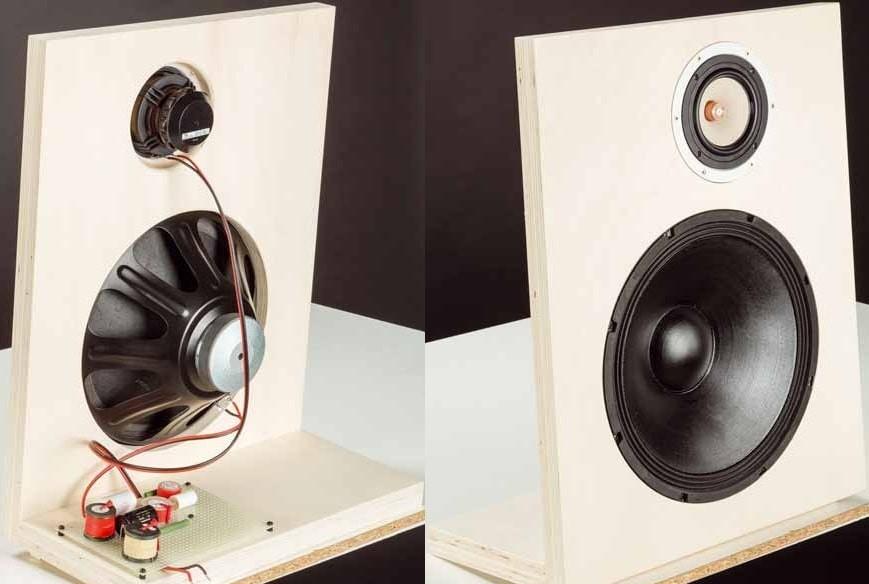

Корпус состоит из лицевой панели и основания. Основание поддерживает щит и задает ему угол наклона, который может быть выбран любым. Панели должны иметь толщину 38 мм. Динамики крепятся заподлицо передней панели. Отверстия под динамики с обратной стороны фрезеруются под углом. На основании крепятся электрические фильтры.

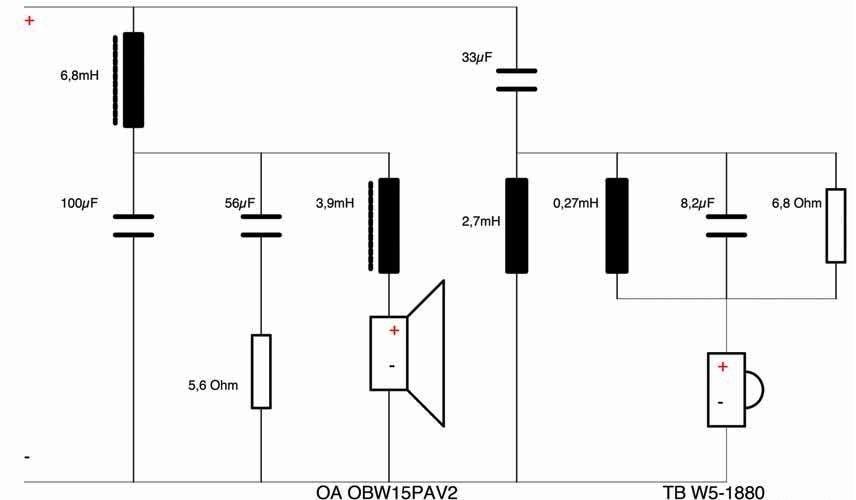

Схема
Динамики

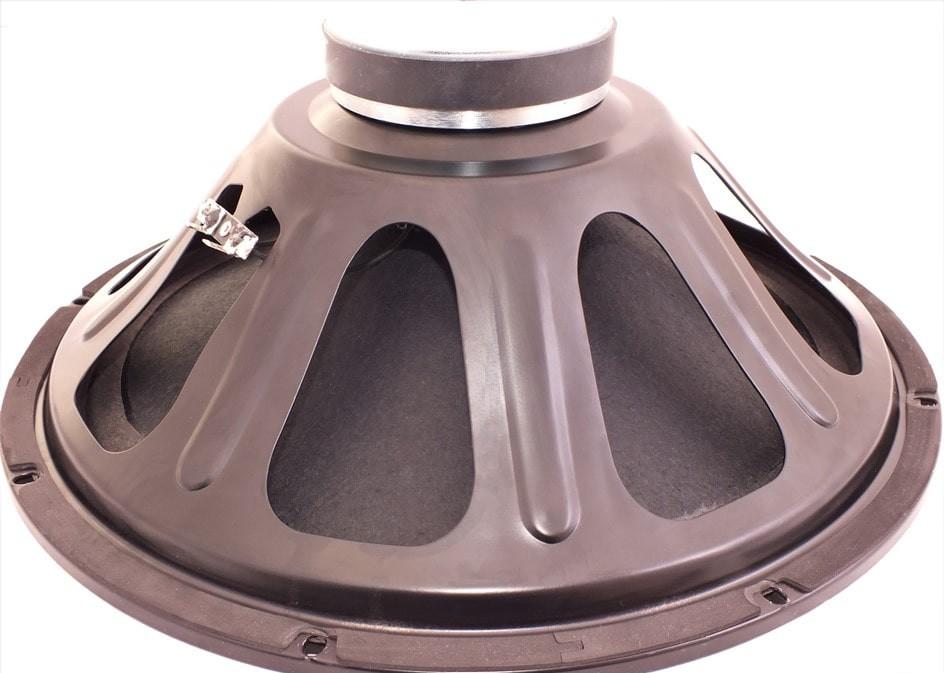

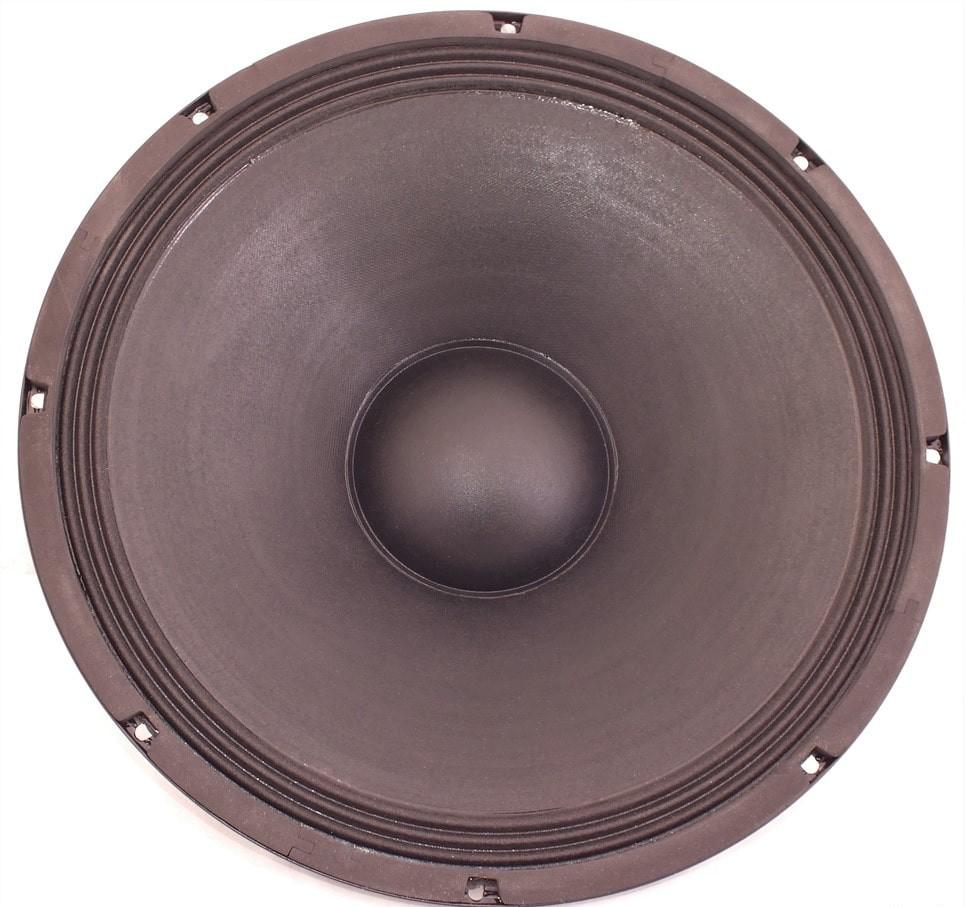

Низкочастотный – Omnes Audio OBW15PA. По заявлению производителя создан специально для открытых акустических систем. Размер Ø386х148 мм. Сопротивление – 8 Ом. Диапазон 35 – 1000 Гц. Чувствительность 94 дБ/Вт/м.
fs – 35 Гц
Bl – 9,6
Qms – 3,57
Qes – 0,94
Qts – 0,74
Vas – 271 л
Mms – 64 г

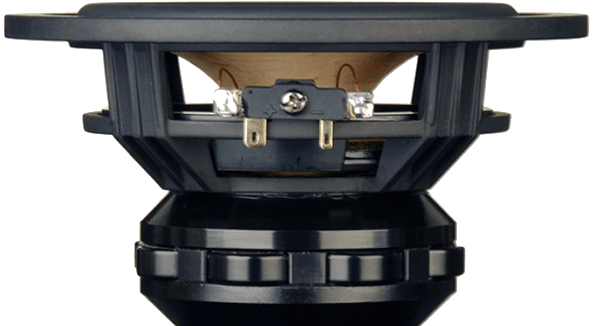

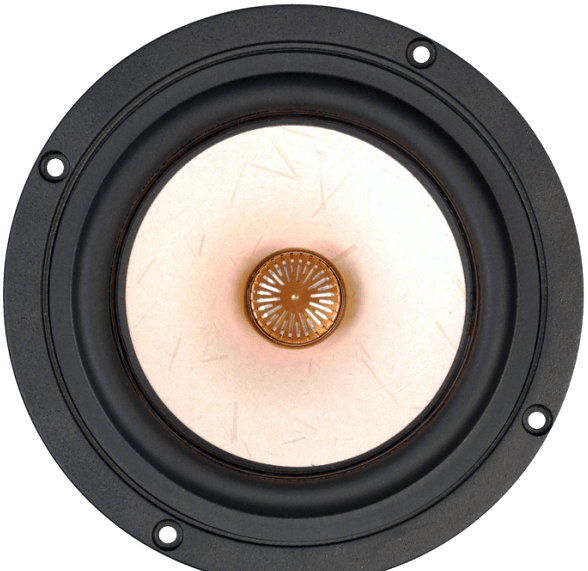

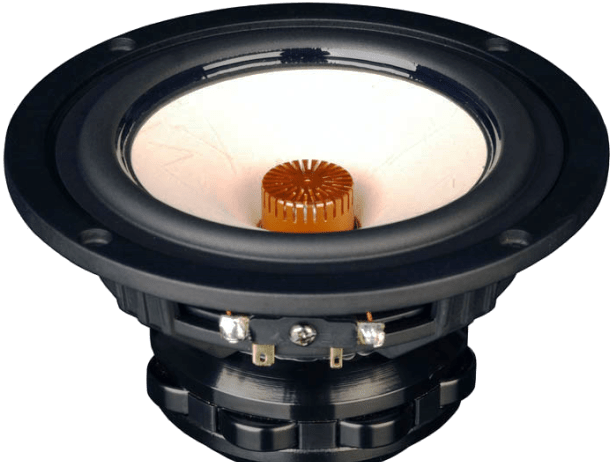

Широкополосный – Tang Band W5-1880.
Автор: Holger Barske (Klanf+Ton, 2018)
