Предусилитель на 3 микрофона

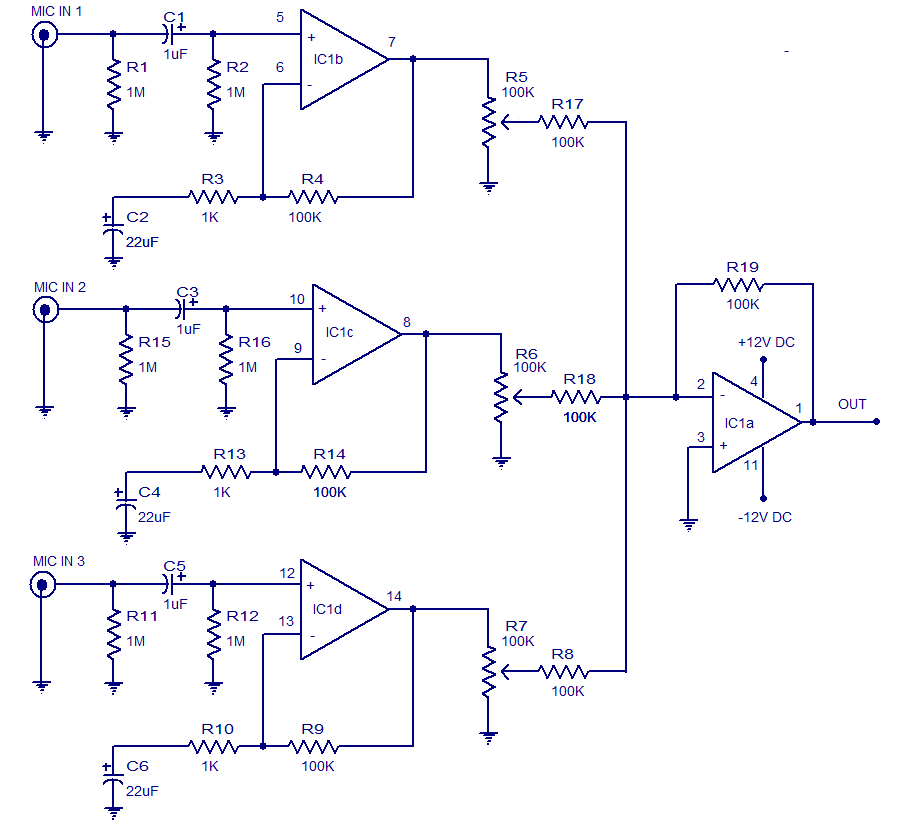

Схема приведенная здесь имеет три микрофонных входа, схема выполнена на микросхеме LM348 IC.LM348 обладает высоким коэффициентом усиления, схема выполнена на четырех операционных усилителя с выходным каскадом класса AB. Микросхемы имеет очень низкий ток покоя (0.6mA) и работают от двухполярного источника питания.

Заметки.

* Сборка схемы на хорошее качество печатной плате.
* Используйте +12 /-12V DC двойного питания для питания цепей.
* Источник питания должен быть хорошо отрегулированы и фильтруют.
* резисторы R5 R7,  могут быть использованы для регулировки усиления отдельных каналов.
