Предусилитель с эквалайзером

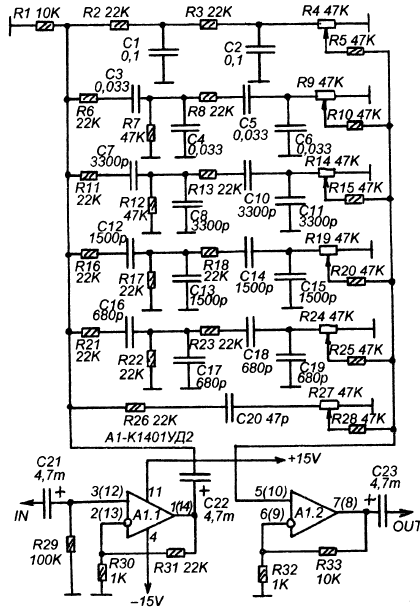

Предусилитель выполнен на одной ИМС К1401УД2А, которая содержит 4-е ОУ, в стерео варианте по 2-а ОУ на канал. Общий коэффициент передачи(усиления) равен 5-и, максимальное входное напряжение 0,5В, номинальное 0,2В. Входное сопротивление 100кОм. Диапазон частот 30…20000Гц при неравномерности АЧХ 2 дБ.

Регулировка АЧХ 6-и полосная с центральными частотами 60, 200, 1000, 5000, 10000, 15000 Гц. Диапазон регулировки ±12 дБ.

Эквалайзер с предусилителем собран из 2-х каскадов, а между ними включен эквалайзер (шестиполосной). Коэффициент передачи всего уст-ва зивисит от параметров цепи ООС ОУ (R30-R31 и R32-R33).

***Микросхему можно заменит на LM324.

Литература РК2002-1 Автор: Камышкин А.В.
