Предварительный двухканальный усилитель на К548УН1

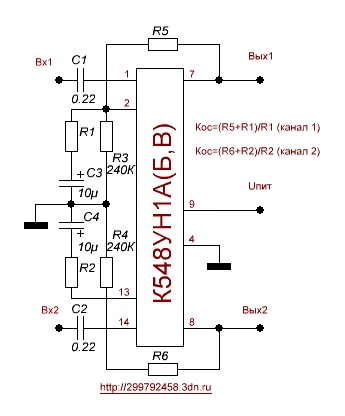

Предварительный двухканальный малошумящий усилитель звуковой частоты построен на микросхеме К548УН1А(Б,В). К548УН1 аналог микросхемы LM381.

Предварительный усилитель имеет следующие технические характеристики:

• Номинальное напряжение питания 12В
• Ток потребления 8мА
• Коэффициент усиления 5000
• Кос. сф=60дБ
• f1=20МГц
• Коэффициент гармоник не более 0,05%
• Входное сопротивление 250кОм
• Uш.вх=0,7мкВ(А), 1мкВ(Б), 1,6мкВ(В)
• Максимальное выходное напряжение 2В
• Максимальное напряжение питания до 30В
• Максимальное выходное напряжение до 2В
• Сопротивление нагрузки не менее 10кОм

Коэффициент ослабления сигнала соседнего канала 60…62дБ.

Литература: 180 аналоговых микросхем (справочник) Ю.А. Мячин. 1993г
