Предварительный усилитель на TL061

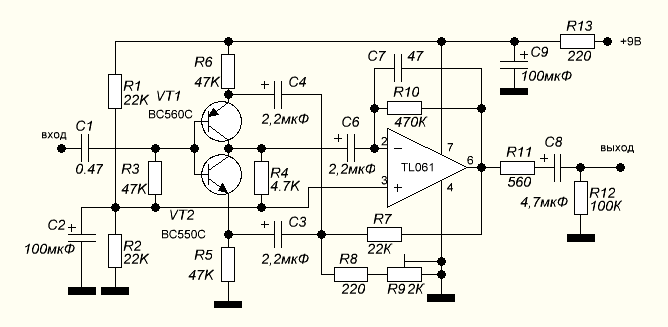

На рисунке показана схема высококачественного предварительного усилителя, который обладает низким уровнем шума, низким КНИ и регулируемым коэффициентом усиления, что позволяет использовать схему как микрофонный усилитель.

Регулировка коэффициента усиления от 10 до 100 осуществляется подстроечным резистором R9. Коэффициент усиления 10 рассчитан на линейный уровень входного сигнала с максимальным напряжением 800 мВ.

Основные характеристики:

• Частотный диапазон от 20 до 20000 Гц при неравномерности АЧХ 0,5 дБ.
• Коэффициент усиления от 10 до 100, то есть от 20 до 40 дБ.
• КНИ при коэффициенте усиления 10 или 32 и выходном сигнале на уровне 2 В не более 0,02% при 1 кГц и 0,04% на частоте 10 кГц (При выходном сигнале менее 1 В КНИ значительно ниже).
• Максимальное выходное напряжение 2,8 В RMS.

Источник — http://www.redcircuits.com/Page53.htm#Balanced
