Предварительный усилитель с регулируемым коэффициентом усиления

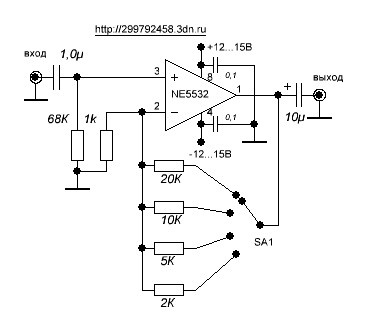

Показанный на рисунке предварительный усилитель предназначен для использования с 4-я видами источников звука, например микрофон, CD-проигрыватель, магнитола и др. При этом у предварительно усилителя один вход, который может менять чувствительность от 50 мВ до 500мВ. выходное напряжение усилителя 1000мВ. Подключая разные источники сигнала при переключении переключателя SA1, мы всегда получим один и тот же уровень сигнала на выходе.

В уст-ве применена ИС NE5532, резисторы в цепи ОС определяют коэффициент усиления.
