Предварительный усилитель с тембро-блоком

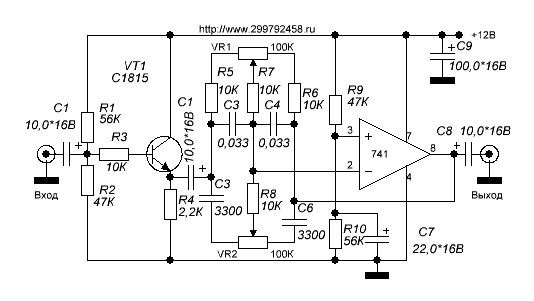

На рисунке показана схема предварительного усилителя с тембро-блоком, тембро-блок включен в цепь обратной связи предварительного усилителя. Напряжение питания уст-ва может варьироваться от 12 до 24В, потребляемый ток не более 10 мА.

Входной сигнал поступает через разделительный конденсатор С1, резисторы R1 и R2 определяют напряжение смещения транзистора VT1, после предварительного усиления сигнал поступает на тембро-блок состоящий из элементов C3, C4, C5, C6, R5, R6, R7, R8 и регуляторов тембра VR1 и VR2 (НЧ и ВЧ). После тембро-блока сигнал поступает на нормирующий усилитель выполненный на ОУ 741, а с вывода 8 сигнал через разделительный конденсатор С8 поступает на выход уст-ва и далее на усилитель мощности.

Источник — www.eleccircuit.com/versatile-tone-control-using-ic-741/
