Как отремонтировать динамик: замена диффузора и ремонт катушки

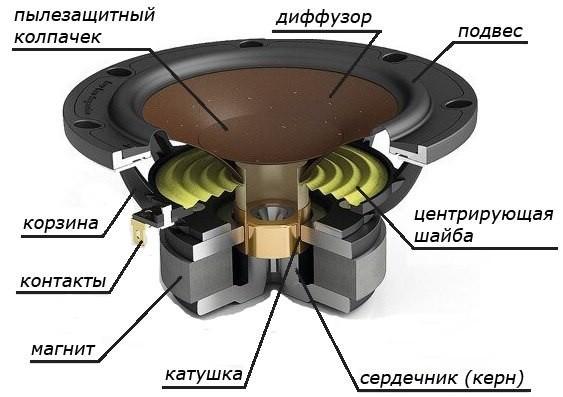

Наиболее частой причиной выхода акустических систем из строя является механическое повреждение диффузора, вызванное неосторожным обращением или перегрузкой. Если вы столкнулись с такой проблемой, не спешите выбрасывать динамик. В большинстве случаев ремонт возможен своими руками. Для начала ознакомьтесь с реставрацией пенополиуретанового подвеса динамика, так как подвес часто страдает вместе с диффузором.

Ремонт незначительных повреждений диффузора

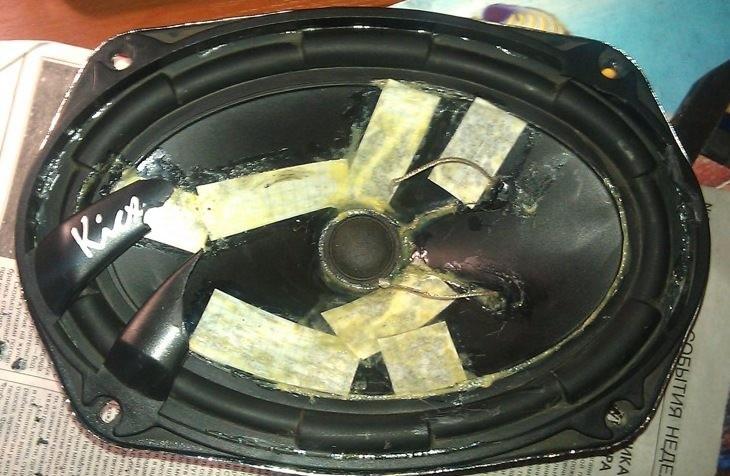

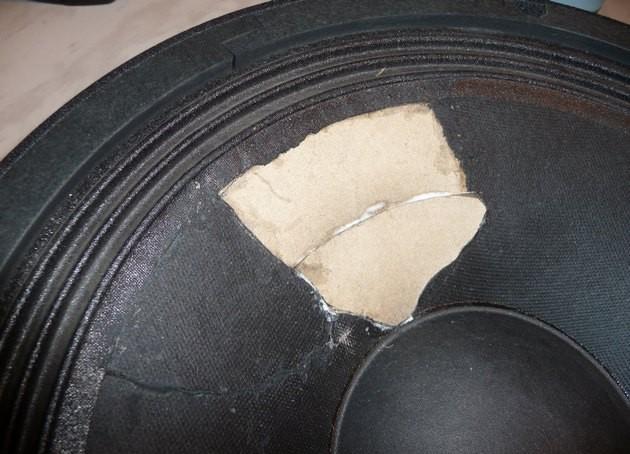

Если повреждение невелико, например, имеется небольшое отверстие или трещина, можно наклеить заплату. В качестве материала подходит не слишком жесткая чертежная бумага (например, полуватман). Для приклеивания используйте целлулоидный клей или любой качественный клей для бумаги. Главное — обеспечить герметичность и минимальное утяжеление места ремонта.

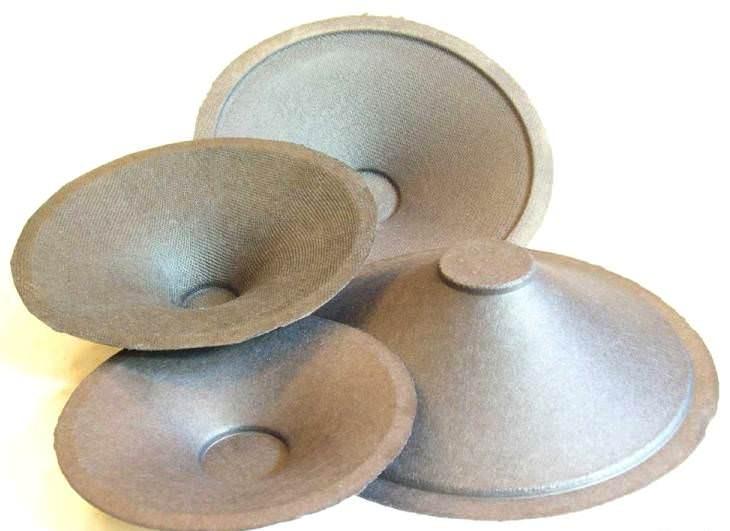

Полная замена конуса диффузора

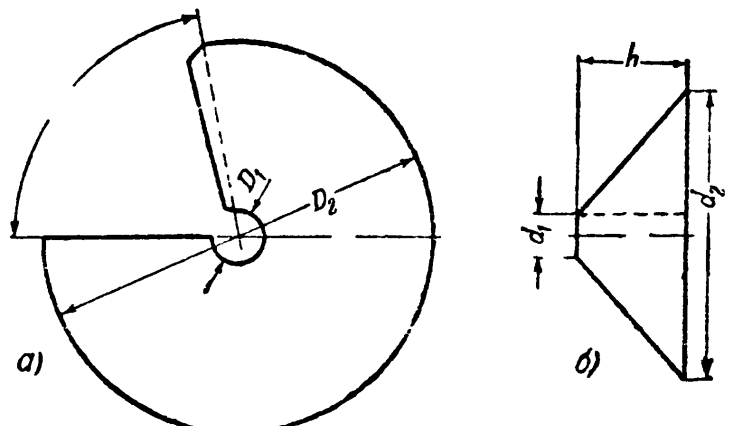

Если диффузор разорван сильно, ремонт заплатой невозможен — требуется полная замена конуса. Из полуватмана вырезается заготовка, размеры которой зависят от габаритов заменяемой части диффузора и угла его раскрытия. Форма заготовки показана на рисунке 1,а.

Рисунок 1

Расчет размеров заготовки

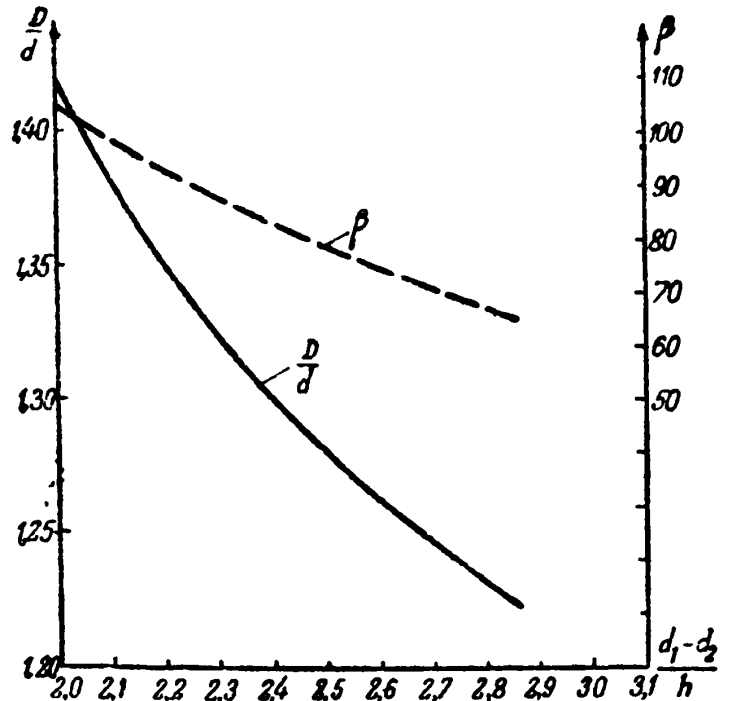

Для точного определения размеров заготовки необходимо снять измерения с поврежденного конуса. Замерьте большой и малый диаметры той части конуса, которую вы планируете заменить, а также ее глубину (обозначена на рис. 1,б буквой h). Зная эти величины, по графику на рисунке 2 найдите угол β выреза в заготовке, а также коэффициент отношения внутреннего и внешнего диаметров заготовки к соответствующему диаметру заменяемого пояса диффузора.

D₁=k∙d₁ и D₂₌k∙d_2,

где k= D/d — коэффициент, берется из графика рис. 2.

График составлен для углов раскрытия от 90° до 110°. Это оптимальный диапазон для диффузоров динамиков. При меньшем угле диффузор получается излишне тяжелым, что ухудшает высокие частоты, а при большем — недостаточно жестким, что приводит к разрывам на низких частотах.

Рисунок 2

Ремонт гофров и центрирующей шайбы

Наиболее неприятным является повреждение гофров диффузора. Здесь нельзя ставить заплатку, так как заклеенное место нарушает эластичность подвеса, что критично для качества звука. В случае такого повреждения можно заменить гофр подвесом из тяжелой и плотной материи (например, сукна). Допускается изготовление подвеса из мягкой бумаги, но такая система не обеспечит хорошего воспроизведения низких частот. Во всех случаях ремонт должен проводиться так, чтобы жесткость гофров по окружности оставалась одинаковой.

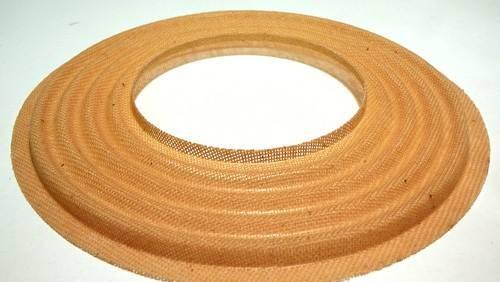

Иногда повреждается центрирующая шайба. В динамиках применяются два вида шайб — наружные и внутренние. Внутренние шайбы, расположенные внутри диффузора, обычно изготовляются из тонкого гетинакса или текстолита. Для замены можно вырезать шайбу из тонкого картона по форме старой, но увеличить ее диаметр примерно на 3 мм. После изготовления внешний край шайбы подрезается на глубину ~1.5 мм и отгибается перпендикулярно плоскости шайбы, чтобы ее можно было плотно вставить внутрь звуковой катушки и приклеить.

Внешние шайбы делают как текстолитовые, так и бумажные. Бумажная центрирующая шайба изготовляется методом литья, аналогично диффузору. Ее можно заменить фигурной шайбой из картона.

Замена звуковой катушки

Иногда повреждается звуковая катушка. Чаще всего это происходит из-за старения клея. Если дефект заключается только в том, что витки катунки оказываются незакрепленными, проблему легко исправить, пропитав их целлулоидным или шеллачным клеем. Если же витки соскочили с катушки и провод оборвался, потребуется намотка новой катушки.

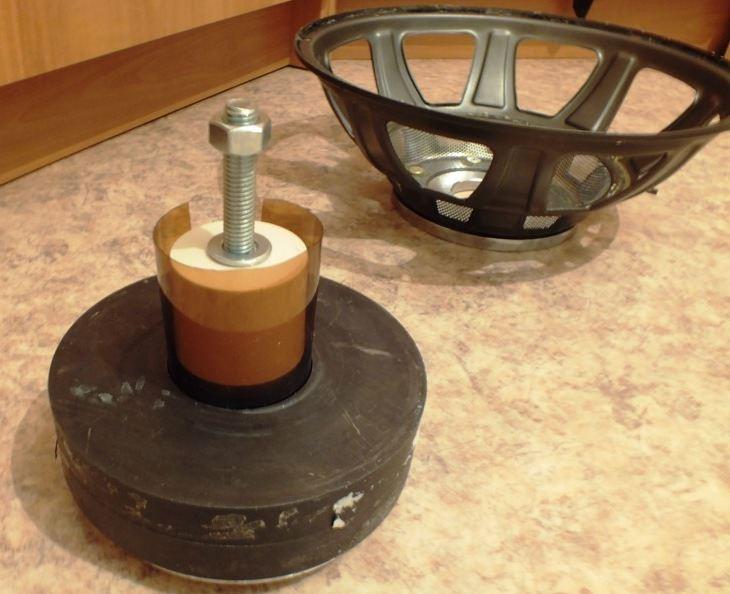

Звуковая катушка наматывается на каркас из тонкой писчей бумаги, сделанный точно по размеру катушки динамика. Каркас изготовляется на круглом шаблоне, диаметр которого примерно равен внутреннему диаметру катушки динамика. Все изготовление катушки, включая ее приклейку к диффузору, ведется на шаблоне. Это критически важно для предупреждения перекосов и деформации катушки. Провод для намотки берется такой же, как и на поврежденной катушке. После намотки провод приклеивается к каркасу шеллачным клеем.

Приклеить каркас звуковой катушки к диффузору можно любым клеем для бумаги. Установив и приклеив каркас, дайте клею просохнуть в течение нескольких часов (лучше оставить систему сохнуть на ночь). Только после того, как место склейки окончательно просохнет, катушку можно снять с шаблона.

Установка подвижной системы и центровка

Установка подвижной системы на место и центровка ее производятся следующим порядком. Внутрь звуковой катушки вставляют четыре длинные полоски писчей бумаги шириной 4-6 мм. Эти полоски должны быть равномерно распределены по окружности катушки и служить направляющими. Затем катушку вместе с полосками бумаги вставляют в рабочий зазор, закрепляют с помощью винтов центрирующую шайбу и приклеивают внешние края диффузора к держателю.

После просыхания клея осторожно вынимают бумажные полоски и, легко надавливая на диффузор, проверяют, свободно ли звуковая катушка двигается в зазоре. При правильной установке катушка не должна задевать за стенки зазора. Если же катушка где-нибудь касается стенок, следует отпустить винты, закрепляющие центрирующую шайбу, и еще раз провести центровку с помощью полосок из писчей бумаги. Также полезно ознакомиться с тем, как искрогасящие цепи защищают динамики от скачков напряжения, что может предотвратить будущие поломки.

Для полного понимания принципов работы акустики рекомендуем изучить протоколы передачи звука UPnP и DLNA, что поможет избежать перегрузок при использовании цифровых источников.

По материалам из книги «Электродинамический громкоговоритель», Жук М.С.
