Простейший усилитель 3Вт

Усилитель основан на микросхеме TDA7056. Данная микросхема может работать при низком напряжении питания от 3В до 18В. Микросхема имеет защиту от КЗ выхода. Частотный диапазон от 20 до 20000Гц, КНИ не более 0,25% при выходной мощности 0,5Вт.

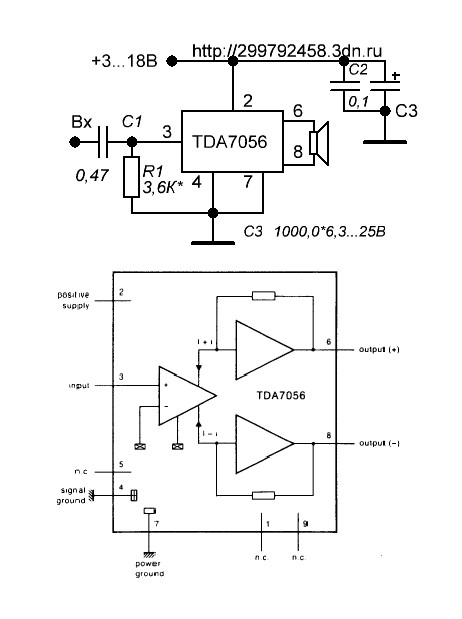

На рисунке показана схема подключения микросхемы, при нагрузке 16 Ом выходная мощность будет составлять 1Вт при напряжении питания 6В и 3Вт при напряжении питания 11В.

Настройка: R1- создает напряжение смещения микросхемы.
