Защита ВЧ динамика лампой накаливания: простая схема

Пассивная защита твитера от перегрузки — один из самых надежных и акустически прозрачных методов. В качестве ограничителя тока выступает обычная автомобильная лампа накаливания на 12 В. При штатной работе её нить имеет низкое сопротивление и не вносит искажений в сигнал. Однако при резком скачке мощности (клиппинге усилителя или выходе за пределы допустимой частоты) нить быстро нагревается, её сопротивление возрастает, а ток через ВЧ-звено падает. Это предотвращает пробой катушки или разрыв диффузора. Для комплексной защиты аудиосистемы часто используют дополнительные узлы, например, простую релейную защиту при обратной полярности, которая предотвращает повреждение динамиков при неправильном подключении или сбоях в питании.

Принцип работы и преимущества метода

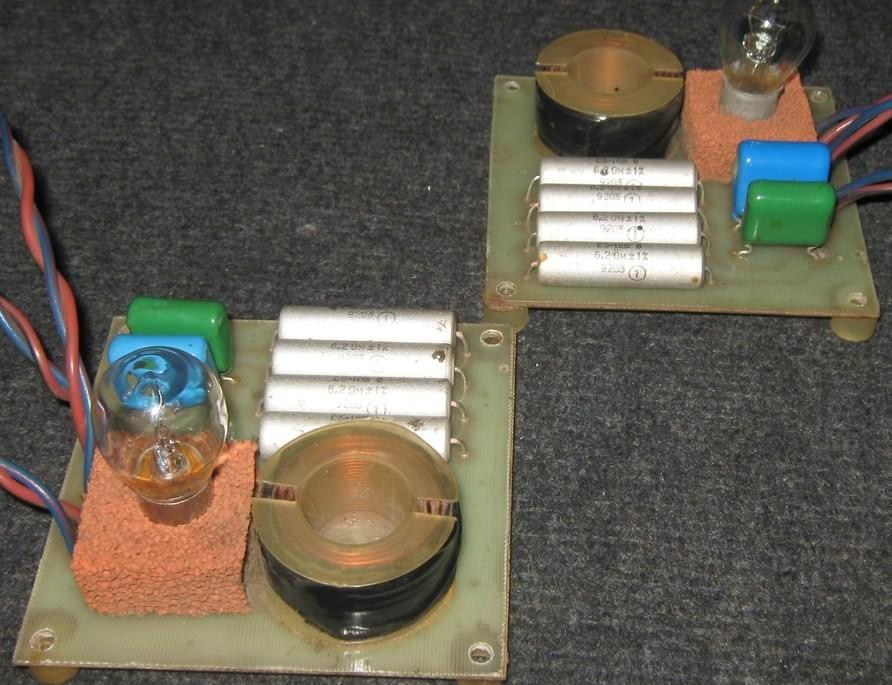

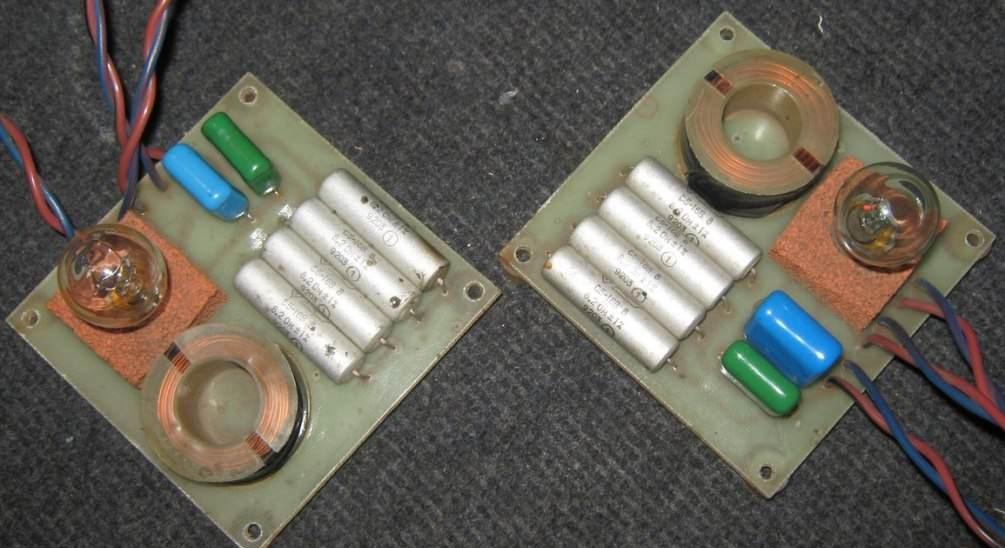

Главное преимущество такой защиты — полная пассивность и отсутствие задержек. В отличие от электронных лимитеров или предохранителей, лампа реагирует на ток мгновенно и восстанавливает номинальное сопротивление после остывания. Для корректной работы достаточно подобрать лампу мощностью 5–10 Вт. Она устанавливается последовательно в цепь ВЧ-динамика. Полярность подключения не имеет значения, а размещение до или после кроссовера зависит от конкретной архитектуры акустической системы. При этом важно учитывать, что при длительной перегрузке колба может нагреваться, поэтому требуется грамотная фиксация. В данном примере лампа закреплена в обычной резиновой губке, что эффективно гасит вибрации внутри корпуса и предотвращает резонансные помехи. Качество питания и стабильность напряжения напрямую влияют на работу защиты, поэтому в ламповых схемах часто применяется анодное питание ламповых усилителей, обеспечивающее чистый сигнал без пульсаций.

Практические нюансы установки

Для достижения максимального результата важно учитывать не только саму защиту, но и общую архитектуру аудиотракта. При настройке мощной акустики критически важно учитывать характеристики усилителя, например, стереофонический усилитель с глубокой ООС (2х80 Вт/8 Ом) выдает предельно чистый сигнал, но при клиппинге способен мгновенно вывести чувствительный твитер из строя без дополнительной лимитации. Кроме того, правильная разводка и экранирование кабелей снижают наводки, что особенно актуально при использовании длинных межблочных соединений.
