Простой аудио усилитель на MOSFET транзисторах с выходной мощностью 75 Вт

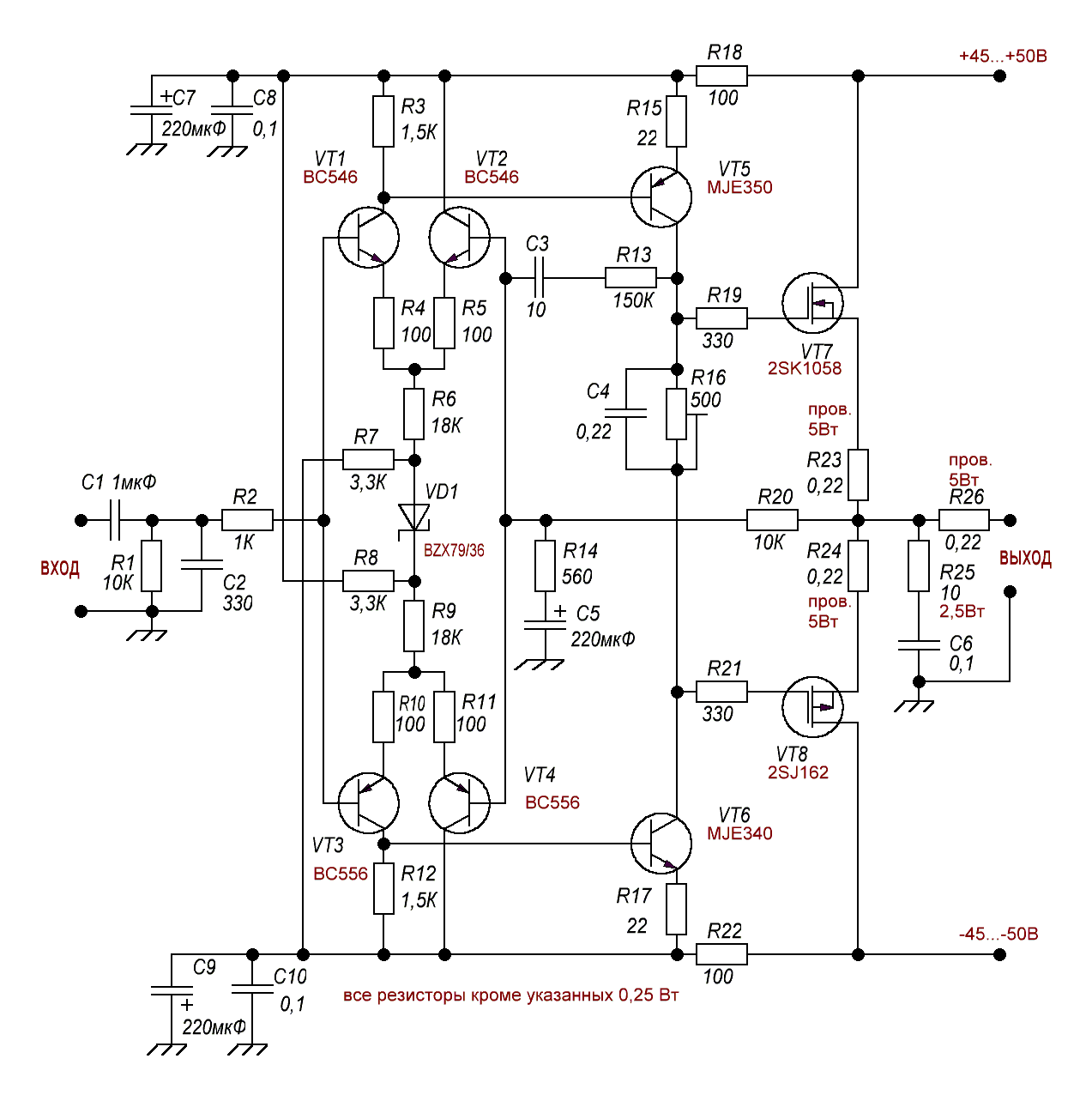

На рисунке показана схема простого симметричного усилителя с выходной мощностью 75 Вт на нагрузке 8 Ом и 110 Вт на нагрузке 4 Ом. Частотный диапазон усилителя от 20 до 20000 Гц при неравномерности АЧХ не более 1,2 дБ.

Усилитель обладает низкими нелинейными искажениями, на частоте 1 кГц КНИ не превышает 0,017%, а на частоте 10 кГц КНИ не превышает 0,1% при выходной мощности 70 Вт.

Настройка усилителя заключается в регулировке тока покоя при помощи потенциометра R16.

Источник — http://www.redcircuits.com/Page175.htm
