Простой интегральный стереоусилитель

Характеристики

• Максимальная выходная мощность при Rн=4Ом и КНИ до 10% — 2*22Вт
• Номинальная выходная мощность при Rн=4Ом и КНИ 0,2% — 2*14Вт
• Диапазон частот(-3дБ) — 40…30000Гц

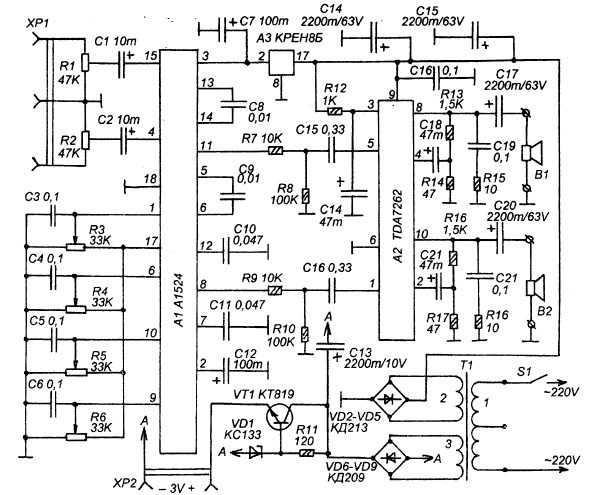

Усилитель построен на доступных ИМС: А1524 — предусилитель, TDA7262 — усилитель мощности.
R1 R2 регулировка чувствительности усилителя. А1 выполняет роль предварительного усилителя с электронной регулировкой громкости, стереобаланса, тембра.

Усилитель мощности питается напряжением +26В, предварительный усилитель от напряжения +12В через интегральный стабилизатор.

Так как усилитель имеет малые размеры, то он подходит как приставка к МР3 плееру, CD-плееру, то в его системе питания предусмотрен выход +3В для питания этих устройств.

Трансформатор самодельный на мощность соответствующую усилителю. Обмотка 1 — сетевая, обмотка 2 рассчитана после выпрямления на постоянное напряжение +26В, обмотка 3 на постоянное напряжение +12В.

Литература РК2002-3
