Простой стерео усилитель

Стереоусилитель предназначен для небольшой АС. Он выполнен на КА2206 и развивает мощность 3 Вт на канал при сопротивлении нагрузки 4 Ом, при питании постоянным напряжением от 15 до 24В. Ток потребления усилителя не более 300мА.

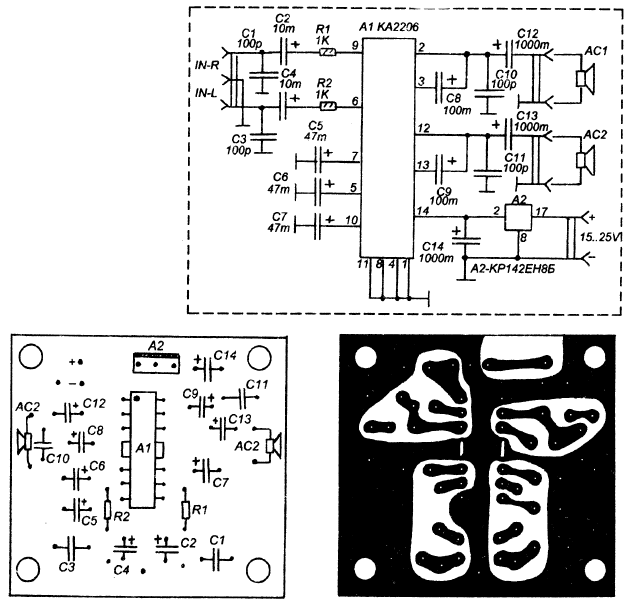

Микросхема КА2206 включена по типовой схеме. На ее вход подается сигнал с телефонного выхода CD-ROMа. Регулятора громкости нет. Динамики для АС любые с сопротивлением 4-8 Ом на 3Вт и более. Микросхема в радиаторе не нуждается. К142ЕН8Б можно заменить на 87S12.

Литература РК2001-9 Автор:Нелисеев Л.Д.
