Простой УМЗЧ (3)

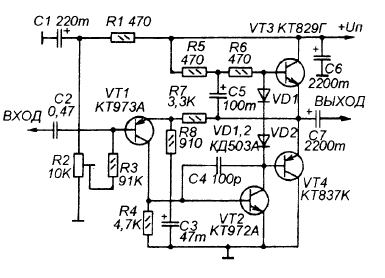

Особенность данного УМЗЧ то, что в нем работают 3 составных транзистора. Это привело к минимуму используемых элементов. Такое построение пред оконечного каскада на VT2 обеспечило его высокое входное сопротивление и значительный коэффициент усиления и низкий уровень искажений при отсутствии ООС. Дополнительно увеличить коэффициент усиления позволила цепь R6 C5, что позволило получить хорошую выходную мощность при низком напряжении питания.

Характеристики:

• Чувствительность 0,8В
• Входное сопротивление 80кОм
• Номинальная выходная мощность при нагрузке 4 Ом и напряжении питания12В — 6Вт
• Диапазон воспроизводимых частот при неравномерности АЧХ не более 3% — 40…20000Гц
• КНИ 0,3%
• Рабочее напряжение питания от 9 до 15 В

Настройка — R2 устанавливает напряжение на эмиттерах  VT3 VT4, равное половине напряжения питания. R4 — устанавливает коэффициент усиления.

Литература — Радиоконструктор 1999-07
