Простой УМЗЧ 7ВТ на LM383

На рисунке показана схема простого усилителя на ML383. Усилитель имеет минимальный набор внешних элементов, прост в изготовлении, в настройке не нуждается. Выходная мощность усилителя на нагрузке 8 Ом 7 Вт.

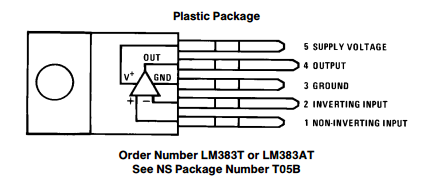

Технические характеристики LM383:

• Напряжение питания 5…22В
• Диапазон частот: от 20 до 20000Гц
• Максимальная выходная мощность 11Вт на нагрузке 1,6 Ом
• Коэффициент усиления 48 дБ
• Коэффициент гармоник не более 0,2% на частоте 1кГц
• Ток потребления (номин) 45мА
