Простой УМЗЧ на транзисторах и ОУ

Характеристики:

• Uвх=0,5В (6Вт выходнная мощность)
• Максимальная выходная мощность при Rн=4Ом — 20Вт
• Номинальная мощность при Rн=4Ом и КНИ не более 0,5% — 12Вт
• Диапазон частот при неравномерности АЧХ 3дБ — 20…20000Гц

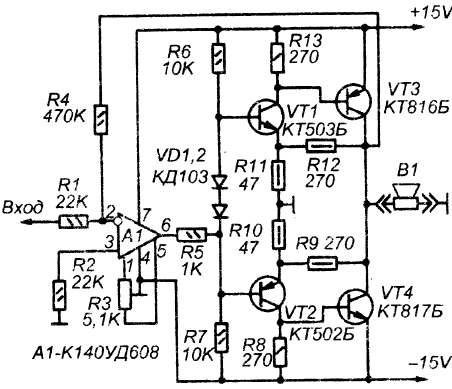

Каскад усиления построен на ОУ К140УД608. Двухтактный усилитель мощности построен на комплектарных транзисторах КТ503 КТ503 и КТ817 КТ816. Весь усилитель охвачен ООС по постоянному току(R4). Усилитель работает в классе В.

Налаживание: R3 — регулировка минимального постоянного напряжения на выходе. R4 — коэффициент усиления. Радиатор выходных транзисторов имеет общий корпус.

Литература РК2002-5 Автор: Храмышев Д.
