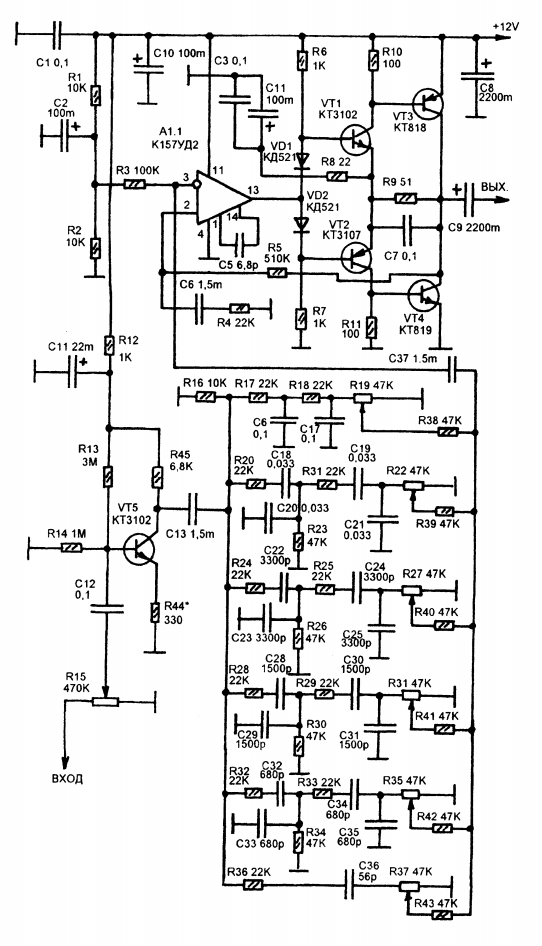

Простой усилитель с эквалайзером

Характеристики:

• Выходная мощность на нагрузке 4 Ом — 8 Вт, максимальная 12Вт

• Номинальное входное напряжение 0,25В
• Диапазон воспроизводимых частот при средних положениях регуляторов эквалайзера 30-20000Гц
• КНИ при номинальной мощности на частоте 1000Гц не более 0,05%

Эквалайзер обеспечивает регулировку АЧХ на частотах: 60Гц(R19), 200Гц(R22), 1000Гц(R27), 5000Гц(R31), 10000Гц(R35), 15000Гц(R37). Диапазон регулировки 12дБ. Регулятор громкости R15. Входное сопротивление 470кОм.

Режим работы пред усилителя на VT5 устанавливается подбором R14, таким  образом что бы напряжение на коллекторе VT5 было равно 5В. К.передачи можно установить подбором R14.

Литература — Радиоконструктор 1999-12
