Простой усилитель звука

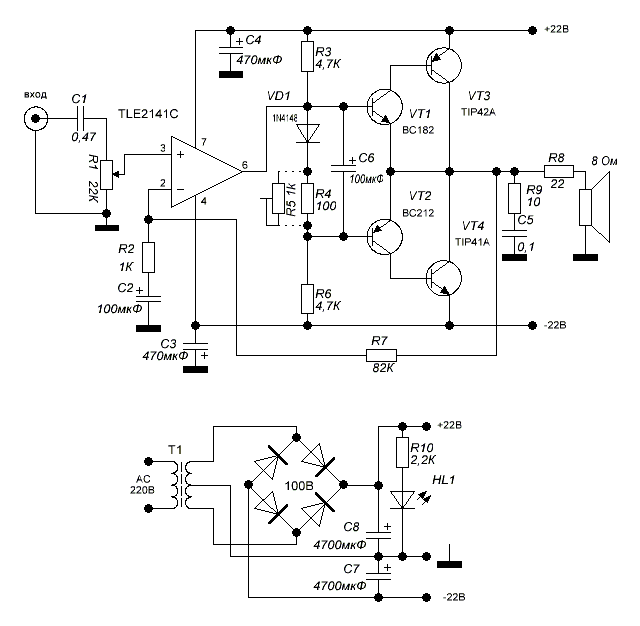

На рисунке показана схема достаточно простого, но качественного усилителя мощности звуковой частоты, выходная мощность усилителя 18 Вт на нагрузке 8 Ом. Чувствительность усилителя 150 мВ.

В схему усилителя опционально добавлен резистор R5 1К для настройки тока покоя. Диод 1N4148 должен иметь тепловой контакт с транзистором VT1. Транзисторы VT3 и VT4 должны быть установлены на один общий теплоотвод. Ток покоя (при замкнутом на землю входе) должен находится в пределах от 20 до 30 мА.
