PT2256V — электронный регулятор громкости

ИМС PT2256V фирмы Princeton Technology Согр. представляет собой аналог сдвоенного переменного резистора, управляемого с помощью двух кнопок (UP и DOWN). Регулировка громкости содержит 32 ступени.

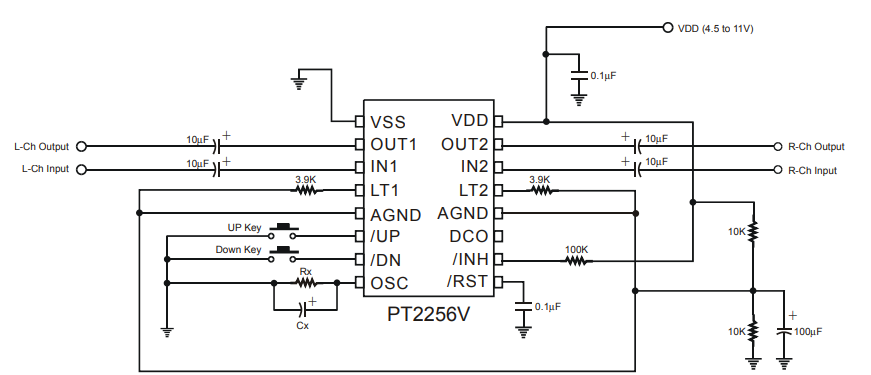

ИМС PT2256V выпускается в корпусе DIP16, а ИМС PT2256VS в корпусе SOP16. От величин Rx и Cx зависит скорость регулировки. Типовое значение 33 кОм и 2,2 мкФ.

Основные параметры регулятора громкости на ИМС PT2256V:

• Напряжение питания от 4,5 до 11 В
• Ток потребления от 0,3 до 1,0 мА
• Различие между каналами не более ±3%.
• Максимальное входное напряжение звукового сигнала 3,5  В при КНИ не более 0,08%.
