PT2303 — УМЗЧ 2 х 2Вт

ИМС PT2303 представляет собой двух канальный усилитель мощности. Выходная мощность усилителя 2 х 2 Вт при напряжении питания 5 В. Усилитель обладает низкими гармоническими искажениями, не превышающие 0,03 %. Так же в ИМС PT2303 встроена защита от перегрева, дежурный режим.

Основные параметры PT2303:

• Напряжение питания от 3 до 6 В, рекомендуемое 5 В
• Ток потребления 8 мА (Uвх = 0)
• Выходная мощность
  • THD=1%, RL=8Ω … 1,1 Вт
  • THD=10%, RL=8Ω … 1,4 Вт
  • THD=1%, RL=4Ω … 1,6 Вт
  • THD=10%, RL=4Ω … 2,0 Вт
  • THD=1%, RL=32Ω … 85 мВт
  • THD=10%, RL=32Ω … 110 мВт
• Разделение каналов 90 дБ

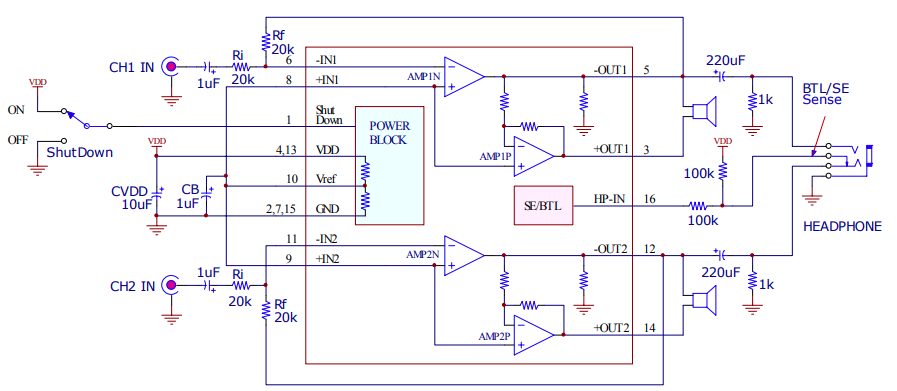

Коэффициент усиления может регулироваться внешним сопротивлением Rf и Ri, рекомендуется установка коэффициента усиления 6 дБ.

PT2303-PTC.pdf
