Усилитель Пульсар У-001 стерео: характеристики, схема и применение

Изготовитель: Ульяновский электромеханический завод, 1988 г. В линейке советской Hi-Fi аппаратуры данного периода выделяется модель, ставшая эталоном для многих аудиофилов. Для расширения ассортимента наименований выпускался Кумир У-001-стерео, являющийся полным аналогом рассматриваемого устройства. Оба аппарата демонстрируют высокий уровень инженерной мысли конца 80-х годов.

Назначение и область применения

Назначение: усилитель «Пульсар У-001 стерео» высшей группы сложности предназначен для двухканального усиления и коммутации сигналов низкой частоты от различных источников звуковых программ при работе в помещении. Аппарат соответствует требованиям, предъявляемым к Hi-Fi аппаратуре, и был удостоен серебряной медали ВДНХ СССР за высокое качество звучания и надежность конструкции.

Технические характеристики Пульсар У-001

Описание конструкции:

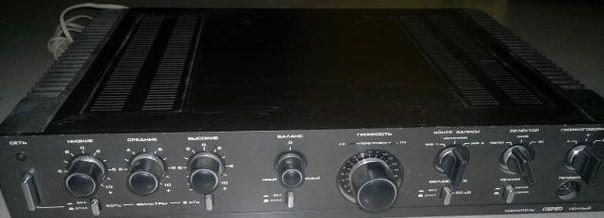

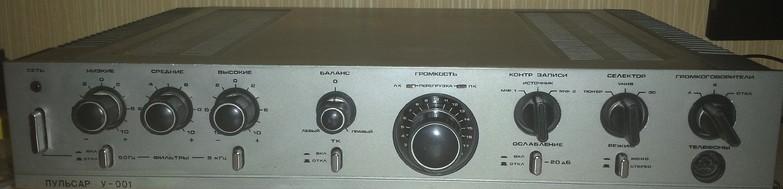

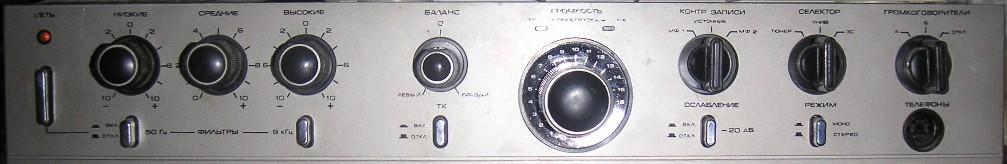

Функциональные возможности и управление

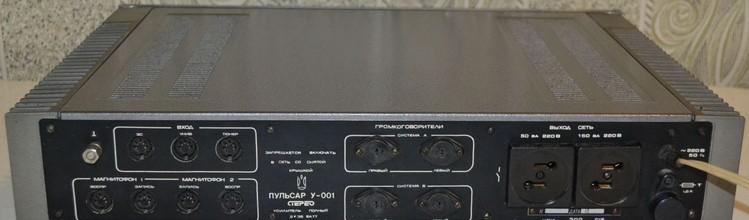

В усилителе предусмотрена: регулировка тембра по низшим, средним и высшим звуковым частотам; ступенчатое ослабление громкости на 20 дБ; отключаемый фильтр инфранизких частот. К усилителю возможно подключение 2-х пар акустических систем и стереотелефонов, два магнитофона работающие в режимах записи или воспроизведения. Для каждого канала предусмотрена электронная защита выходных транзисторов от короткого замыкания в нагрузке. На корпусе усилителя установлены две розетки, через которые можно подключить к электросети два радиоаппарата с общей мощностью не более 200 Вт.

Внутреннее устройство и схемотехника

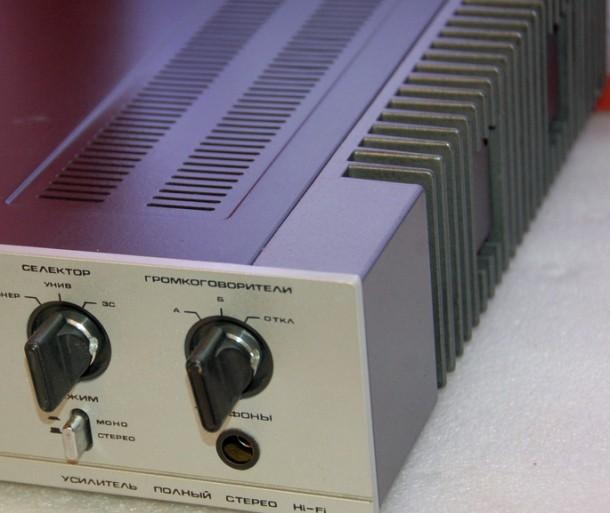

Усилитель собран на металлическом шасси. Переднюю панель дополнительно закрывает алюминиевая накладка с названием УМ, назначения регуляторов, кнопок и разъемов. Боковые стенки усилителя алюминиевые. Они служат одновременно радиатором под выходные транзисторы и боковой панелью. Выходные транзисторы закреплены с внешней стороны и закрыты пластмассовыми крышками. Верхняя крышка металлическая, имеет ряд перфорационных отверстий.

Внутри усилителя по центру находится трансформатор, закрытый металлической сеткой. Вокруг него расположены платы выходных и предварительных усилителей, а также другие узлы устройства. Конструктивное исполнение обеспечивает эффективный отвод тепла и минимизацию наводок, что критично для сохранения чистоты сигнала в Hi-Fi классе.

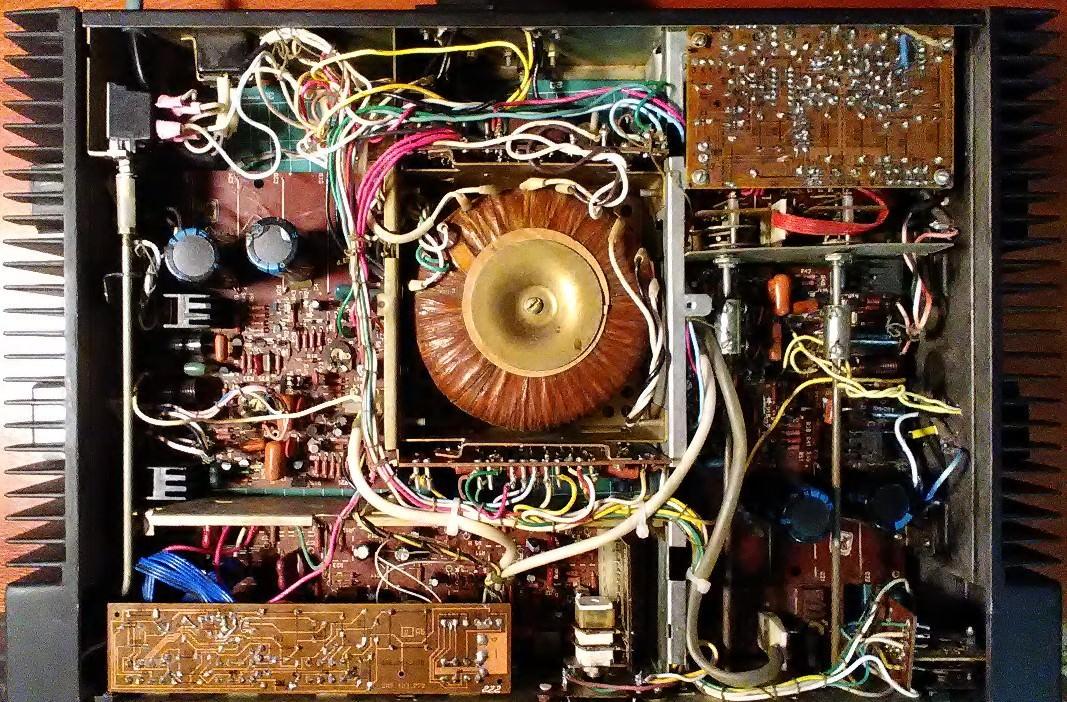

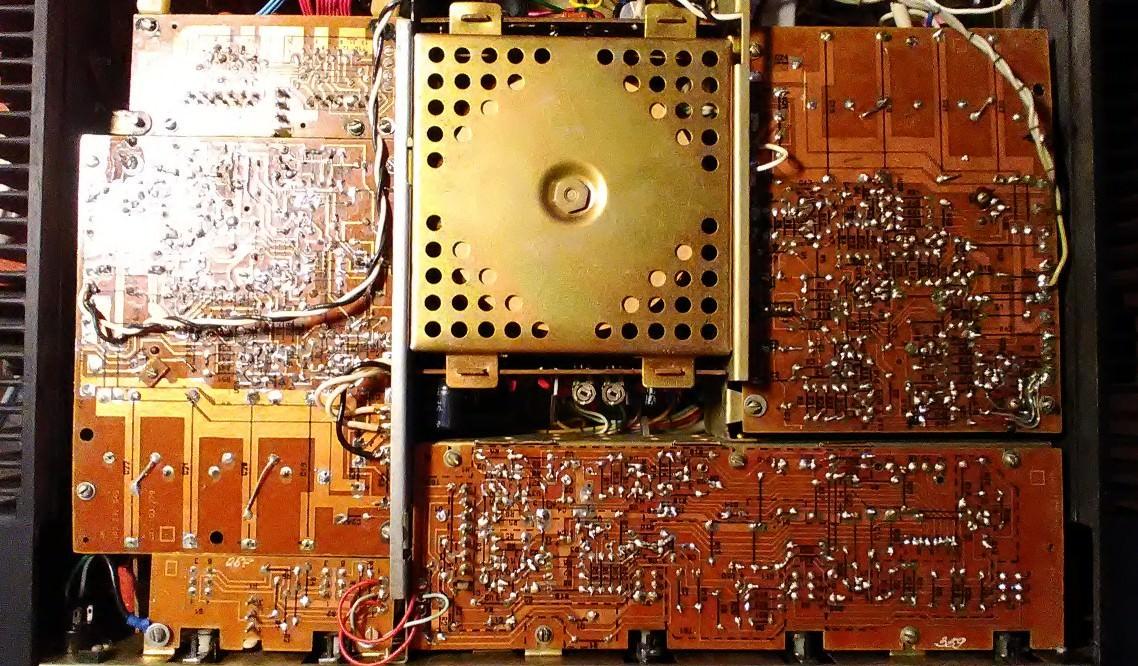

Фото без верхней и нижней крышек:

Электрическая схема и документация

Электрические схемы и описание на диске.

Где купить и сохранить оригинал

В настоящее время Пульсар У-001 является ценным объектом коллекционирования советской аудиотехники. При подборе аппаратуры для домашней студии или гостиной часто обращают внимание на проверенные акустические системы, такие как Романтика 50У-236С, которые идеально дополняют динамический диапазон данного усилителя. Для восстановления оригинального звучания настоятельно рекомендуется провести полную замену электролитических конденсаторов в блоке питания и предварительном каскаде, а также проверить состояние выходных транзисторов перед длительной эксплуатацией.
